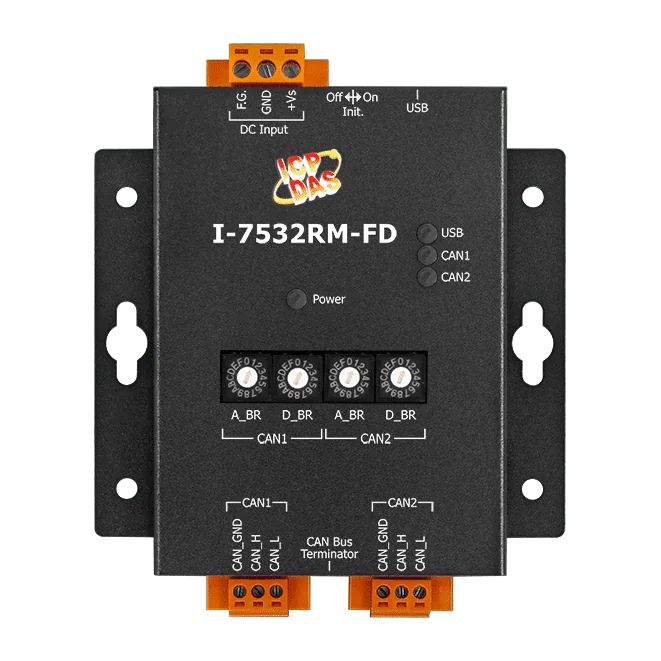

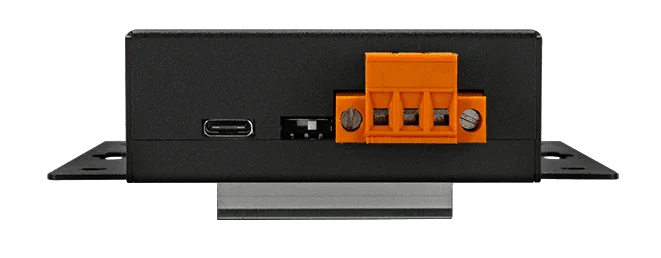

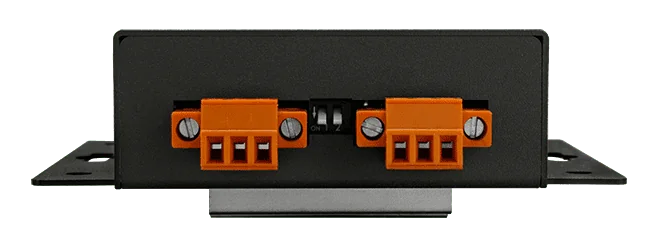

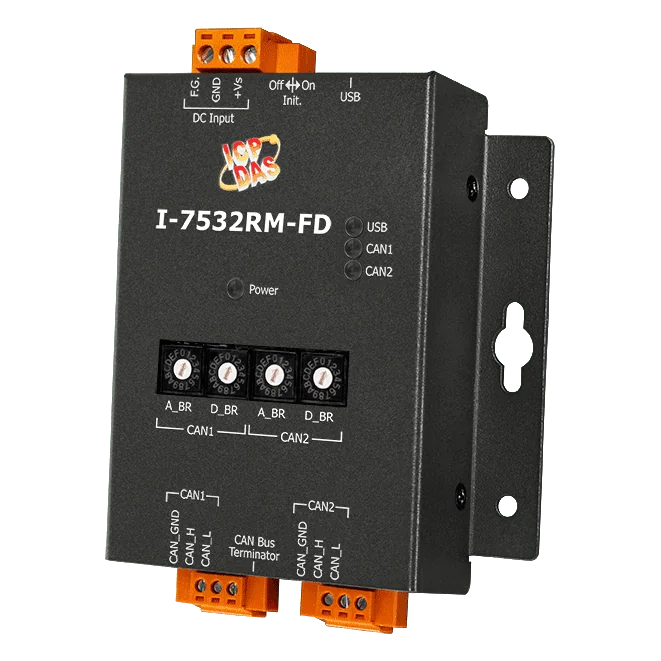

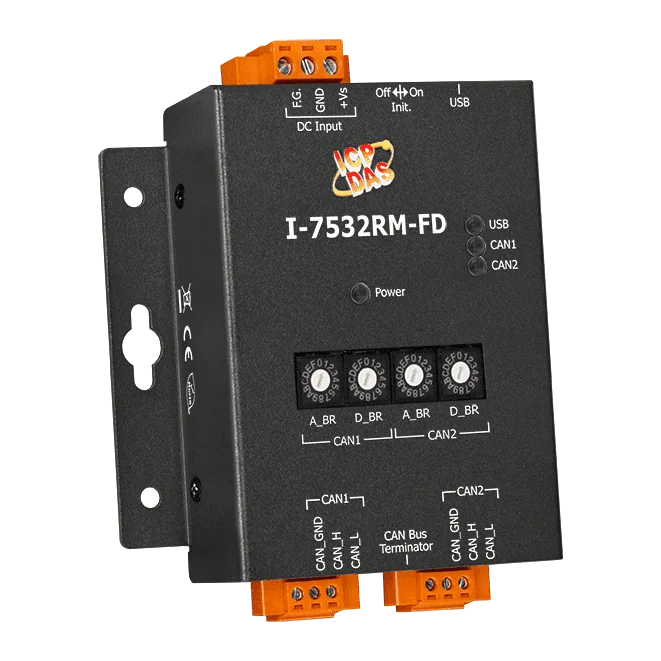

I-7532RM-FD 2-portars CAN/CAN FD-brygga med vridomkopplare för baudrate
Tvåportars CAN/CAN FD-brygga med val av baudrate via vridomkopplare. Den kopplar ihop CAN- och CAN FD-nätverk och konverterar meddelanden mellan dem, utan att någon dator behövs för grundinställningen.
- Kopplar ihop CAN- och CAN FD-nätverk i valfri kombination, med oberoende baudrate på varje port
- Vridomkopplare väljer vanliga CAN/CAN FD-baudrate, eller egna hastigheter kan ställas in med verktyget Utility
- CAN FD ISO- och Non-ISO (Bosch)-standarder kanväxlas
- CAN-bithastigheter från 10 kbps till 1000 kbps, CAN FD-datafältshastigheter från 100 kbps till 10000 kbps
- Meddelandefiltrering samt regler för vidarebefordring, kartläggning, sammanslagning och uppdelning
- Upp till 10 000 fps per port med en mottagningsbuffert på 128 ramar
4 292,40 kr per st.
| 1-9 st. | 4 292,40 kr | |
|---|---|---|
| 10-30 st. | 4 072,84 kr | −5 % |
| 31+ st. | 3 864,26 kr | −10 % |
Produktinformation "I-7532RM-FD 2-portars CAN/CAN FD-brygga med vridomkopplare för baudrate"
Den I-7532RM-FD kopplar ihop två CAN- eller CAN FD-nätverk via en isolerad brygga, så att du kan förlänga en buss, öka dess belastningskapacitet eller ansluta segment som körs med olika baudrate. Den konverterar meddelanden i alla riktningar: CAN till CAN, CAN till CAN FD, CAN FD till CAN och CAN FD till CAN FD.
Regler för ramkartläggning, sammanslagning och uppdelning gör det möjligt att omforma specifika meddelanden när de passerar mellan nätverken. Sammanslagning kombinerar flera CAN-meddelanden till ett CAN FD-meddelande, och uppdelning gör det motsatta. Filter- och vidarebefordringsregler konfigureras via USB med verktyget Utility, och varje port hanterar upp till 10 000 fps.
Till skillnad från I-7532M-FD, som kräver en PC för att ställa in baudrate, har I-7532RM-FD en vridomkopplare för att välja vanliga CAN- och CAN FD-baudrate på plats. Detta passar installations- och underhållsarbete där ingen dator är ansluten.
Användningsområden
- Koppling av två CAN- eller CAN FD-nätverk
- Ökning av CAN-bussens belastningskapacitet
- Förlängning av CAN-kommunikationens räckvidd
- Anslutning av CAN/CAN FD-nätverk som körs med olika baudrate
- Konvertering av meddelanden mellan CAN- och CAN FD-nätverk
- Installation och underhåll på plats av systemintegratörer och fälttekniker
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | CAN / CAN FD |
| Hölje: | Metall |

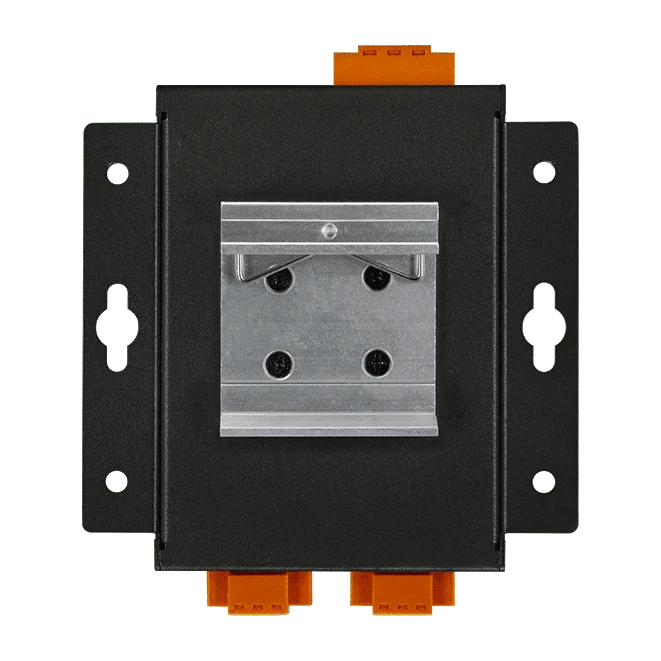

| Montering: | Vägg, DIN-skena |
| Portar: | 2 |
| Produkttyp: | CAN-brygga |
| Protokoll: | CAN 2.0 A/B, CAN FD |
| Strömingång: | +10 VDC ~ +30 VDC |
| Isolation: | 3000 VDC (DC-till-DC), 2500 Vrms (fotokopplare) |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 1 x USB-status 2 x CAN-status |
| USB | |
| Specifikation | USB 2.0 höghastighet (480 Mbps) |
| Kontakt | 1 x USB (Typ C) |
| Drivrutin | Inbyggt Windows 7/8.1/10/11 |
| CAN | |
| Portar | 2 |
| Specifikation | ISO 11898-2, CAN 2.0 A/B och FD |
| Baudhastighet | CAN-bithastigheter: 10 k ~ 1 M bps, CAN FD-bithastigheter för datafält: 100 k ~ 10 M bps (*Obs1) Bithastighetsinställning via vridomkopplare och verktygsprogram |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokopplare |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Filter | Ja |
| Mottagningsbuffert | 128 ramar |
| Tidsfördröjning | [ 1 Mbit/s (8-byte data) ] ID-29 bit => 160 us, ID-11 bit => 142 us ; [ 10 kbit/s (8-byte data) ] ID-29 bit => 13,8 ms, ID-11 bit => 12 ms |
| Dataflöde | 10 000 FPS (per port) |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1.2 W |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 102 x 120 x 37.5 (W x L x H) |
| Installation | Väggmontering eller DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
CNT-CAN CR är ett CAN-bussanslutningsdon för att snabbt koppla en CAN-bussnod till bussledningen. Dess snabbanslutningsteknik gör att bussledarna inte behöver avisoleras, vilket förenklar installationen.Kontakten har ett plasthölje med en integrerad avslutningsresistor som kan väljas med en inbyggd omkopplare. Den har två kabelingångar och en 9-polig D-Sub-honkontakt med 90° kabelutgång, och finns även med programmeringsgränssnitt.Den passar ingenjörer som behöver lägga till en CAN-enhet på en befintlig CAN-bussledning med minimalt kabelarbete och ett tydligt val av bussterminering.AnvändningsområdenAnslutning av en CAN-bussnod till en CAN-bussledningTillägg av CAN-enheter till ett befintligt CAN-bussnätverk
Liknande produkter

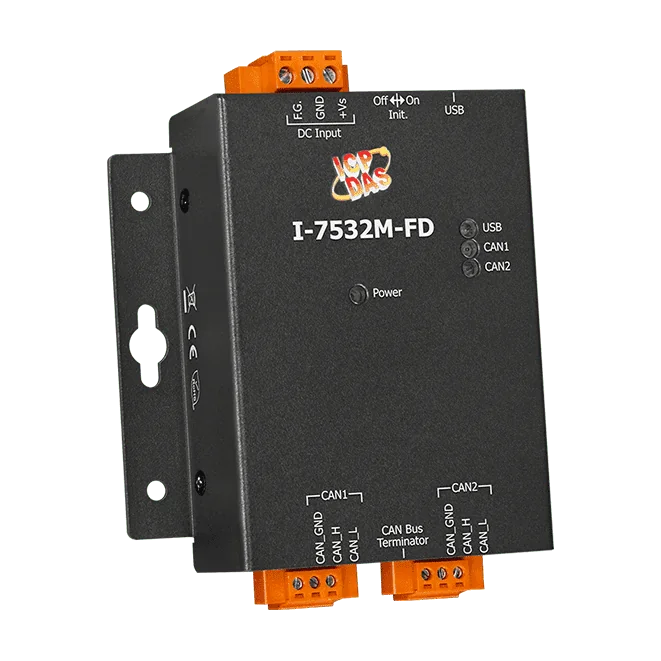

Den I-7532M-FD är en lokal CAN/CAN FD-brygga som kopplar ihop två CAN- eller CAN FD-nätverk. Använd den för att öka bussens lastkapacitet, förlänga kommunikationsavståndet eller koppla samman segment som kör med olika baudrate. Bryggan omvandlar meddelanden i alla fyra riktningar: CAN till CAN, CAN till CAN FD, CAN FD till CAN och CAN FD till CAN FD.Utöver enkel vidarebefordran stödjer bryggan regler för vidarebefordring, mappning, sammanslagning och uppdelning av ramar. Sammanslagning kombinerar flera CAN-meddelanden till ett CAN FD-meddelande, och uppdelning delar upp ett CAN FD-meddelande i flera CAN-meddelanden. Meddelandefilter kan konfigureras och varje ports baudrate kan ställas in oberoende av de andra. Konfigurationen görs via USB med verktyget I-7532-FD Utility.Modulen har ett metallhölje, är avsedd för drift vid -25 ~ +75 °C och monteras på vägg eller DIN-skena. Beställningskoden I-7532M-FD CR omfattar 2-portars CAN/CAN FD-bryggan med RoHS-överensstämmelse.AnvändningsområdenKoppling av CAN- och CAN FD-nätverk med olika baudrateFörlängning av CAN-bussens räckvidd och ökning av bussens lastkapacitetIntegrering av olika kommunikationsenheter för industriell styrning och övervakning

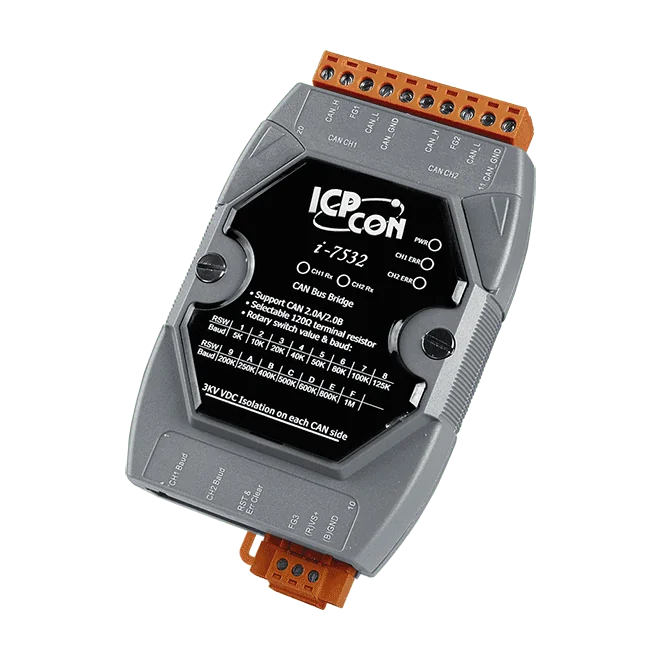

I-7532-G CR är en tvåkanalig CAN-brygga som kopplar samman två CAN-nätverk, även nätverk som körs med olika baudrater. Varje port är galvaniskt isolerad, så att ett bitfel eller annat fel på den ena porten inte stör den andra, vilket hjälper till att hålla båda segmenten stabila.Båda portarna uppfyller fullt ut ISO 11898-2 och stöder CAN 2.0A- och CAN 2.0B-ramar. Baudraten ställs med en vridomkopplare mellan 5 kbit/s och 1 Mbit/s, eller så kan en användardefinierad hastighet programmeras. Varje kanal hanterar upp till 100 noder och buffrar 768 dataramar, och meddelandefilter för mottagning kan konfigureras. Meddelanden kan även vidarebefordras under en annan identifierare.Lämplig för CANopen, DeviceNet, J1939 och andra CAN-baserade protokollFirmwareuppdatering stöds via CAN1AnvändningsområdenFörlänga avståndet i ett CAN-bussnätverkKoppla samman två CAN-nätverk med olika baudraterÖka antalet noder i ett CAN-bussnätverkIntegrera flera identiska CAN-enheter inom ett och samma CAN-nätverkAnvändning med CANopen, DeviceNet, J1939 och andra CAN-protokoll
