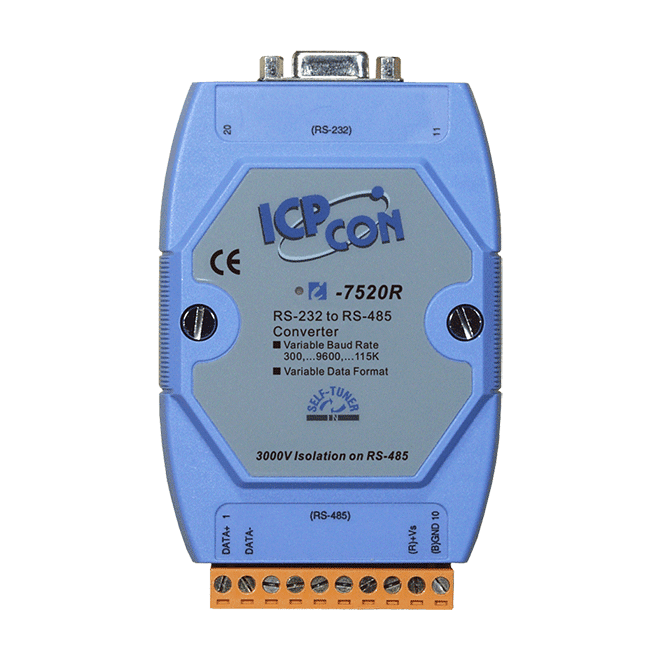

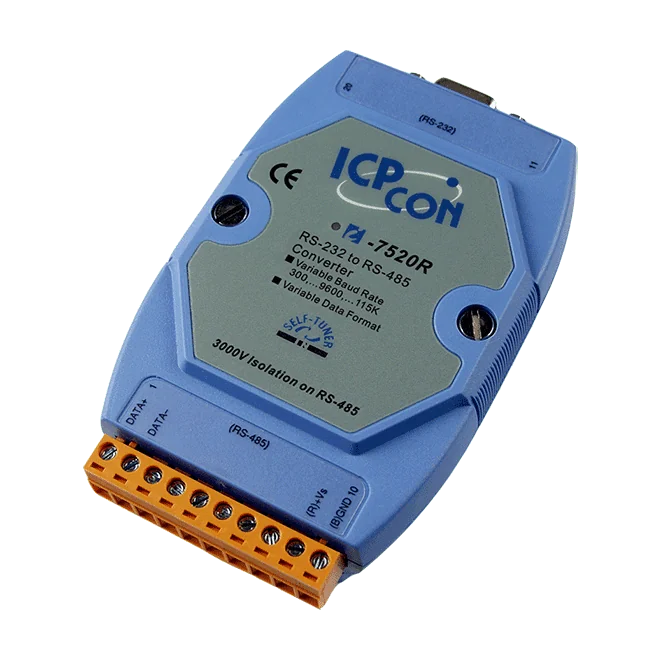

I-7520R RS-232 till isolerad RS-485-omvandlare, 115200 bps
Transparent RS-232 till isolerad RS-485-omvandlare med 3000 VDC isolering på RS-485-sidan, automatisk riktningsstyrning för RS-485 och överföringshastigheter upp till 115200 bps.
- Isolerad RS-485-utgång med 3000 VDC intern isolering på RS-485-sidan
- Transparent omvandling från RS-232 till RS-485 utan att hårdvara eller mjukvara behöver ändras
- Automatisk riktningsstyrning för RS-485
- ESD-skydd för RS-232/422/485-datalinjen (IEC 61000-4-2)
- Överföringshastighet från 300 till 115200 bps
- Ingångsområde +10 VDC ~ +30 VDC (ej isolerad), effektförbrukning 1,2 W
1 064,87 kr per st.
| 1-9 st. | 1 064,87 kr | |
|---|---|---|
| 10-30 st. | 1 009,98 kr | −5 % |
| 31+ st. | 955,09 kr | −10 % |
Produktinformation "I-7520R RS-232 till isolerad RS-485-omvandlare, 115200 bps"
Den I-7520R CR omvandlar en RS-232-seriell länk från en standard-PC eller industridator till ett isolerat RS-485-nätverk, utan några ändringar i befintlig hårdvara eller mjukvara. Det är ett praktiskt sätt att förlänga seriell kommunikation över längre avstånd och ut på RS-485-bussar med flera enheter.
I denna variant sitter isoleringsbarriären på RS-485-sidan, så att RS-485-enheterna skyddas från störningar och fel på RS-232-sidan. Den blå kåpan identifierar denna beställningskod inom I-7520-serien. Välj vilken sida som ska isoleras utifrån vilka enheter som är dyrast eller mest utsatta för elektriska störningar.
Automatisk riktningsstyrning av RS-485 och ESD-skydd på datalinjerna bidrar till en tillförlitlig länk. Modulen är konstruerad för montage på DIN-skena och ett driftområde på -25 ~ +75 °C.
Användningsområden
- Förlängning av RS-232-seriella länkar från industridatorsystem över längre avstånd
- Uppbyggnad av RS-485-nätverk från standard-PC-hårdvara
- Skydd av RS-485-enheter från störningar och fel på RS-232-sidan
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | RS-232 to RS-485 |
| Hölje: | Plast |
| Montering: | DIN-skena |
| Portar: | 2 |
| Produkttyp: | Omvandlare |
| Strömingång: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC (RS-485-sida) |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | I-7520 & I-7520A: 3000 VDC på RS-232-sidan I-7520AR: 3000 VDC på RS-422/485-sidan I-7520R: 3000 VDC på RS-485-sidan |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x Matning och kommunikation |
| COM-portar | |
| Portar | I-7520/I-7520R: 1 x RS-232-ingång (Master), 1 x RS-485-utgång (Slave) I-7520A/ I-7520AR: 1 x RS-232-ingång (Master), 1 x RS-422/485-utgång (Slave) |
| Baudhastighet | 300 ~ 115200 bps |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC (icke-isolerad) |
| Förbrukning | 1.2 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 72 x 35 x 118 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +75 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
