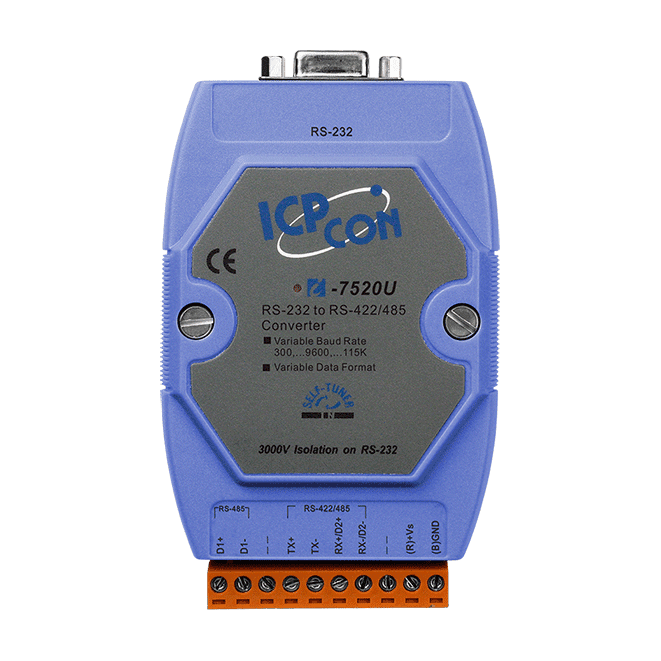

I-7520U-G Isoleradsomvandlare RS-232 till RS-485

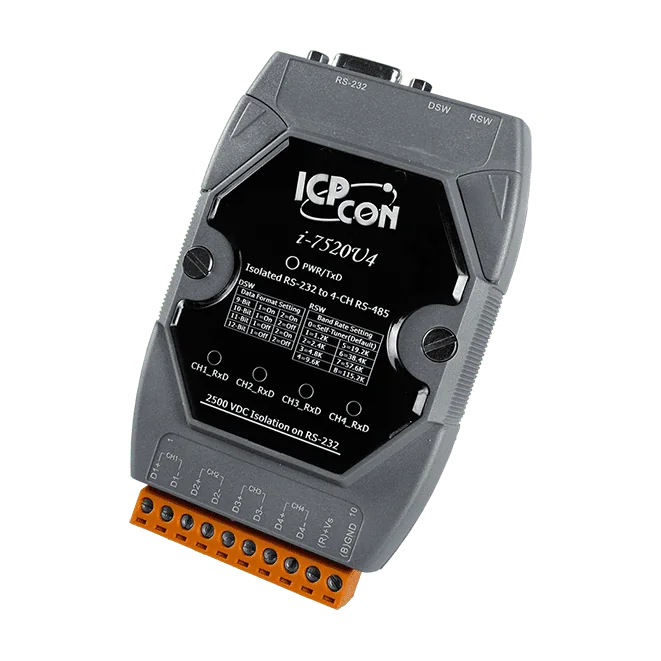

Den I-7520U4-G CR tar emot en RS-232-masteringång och vidarebefordrar dess data samtidigt till fyra oberoende RS-485-utgångar, vilket gör att en enda seriell master kan nå flera RS-485-enheter i en stjärntopologi. Varje utgångskanal har egen drivkrets, och hubben växlar riktning automatiskt.Baudrate ställs in med vridbrytaren, med valet mellan Self-Tuner-läge, som stöder flera baudrater och dataformat, och läge med fast baudrate, som lämpar sig bättre för långa eller förlustbenägna ledningar och elektriskt brusiga miljöer. En kortslutningsskydd stänger av en felaktig RS-485-kanal så att övriga enheter fortsätter att kommunicera.Varje kanal har ett 120Ω-termineringsmotstånd som kan väljas med jumper och som är inaktiverat som standard, användbart där signalreflektioner måste kontrolleras. Lysdioder för ström och kommunikation underlättar felsökning, och plastenheten för DIN-skena arbetar med +10 VDC till +30 VDC inom ett driftområde på -25 ~ +75 °C.AnvändningsområdenDistribution av seriella data från en RS-232-master till flera RS-485-slavenheterRS-485-nätverk som går över långa ledningar eller i elektriskt brusiga miljöerIndustriella skåp för seriell kommunikation med montage på DIN-skena

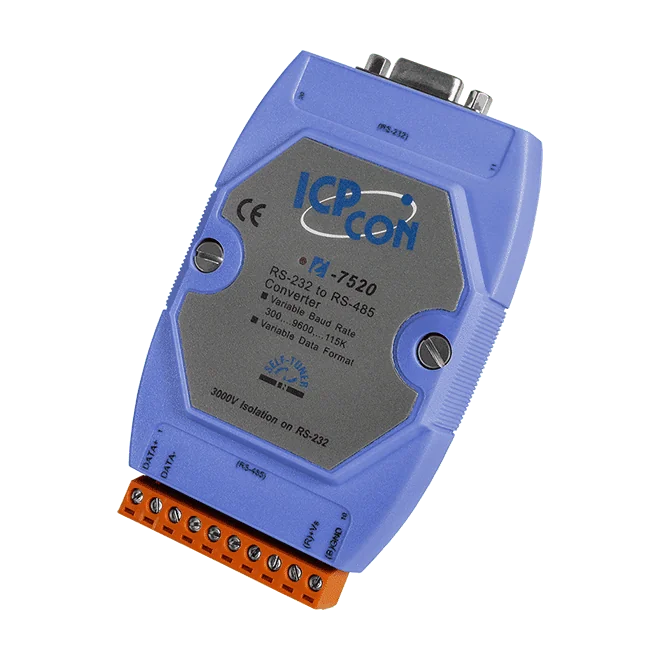

I-7520 CR omvandlar en standard seriell RS-232-port till en isolerad RS-485-utgång, så att befintliga seriella portar på datorer och industriella styrenheter kan driva RS-485-nätverk utan att maskinvaran eller programvaran i värddatorn behöver ändras. RS-485 lämpar sig bättre än RS-232 för längre kabelsträckor och nätverk med flera enheter på samma buss.Val av isolerad sida: I-7520 CR isolerar RS-232-sidan med 3000 VDC, vilket skyddar de enheter som är anslutna där. Om det är RS-485-sidan som har den dyrare utrustningen är den RS-485-isolerade varianten (I-7520R) det bättre valet. Den blå kåpan identifierar denna RS-232-isolerade version; I-7520-G CR med grå kåpa har samma specifikation.Enheten har automatisk styrning av RS-485-riktningen och ESD-skydd på datalinjerna, drivs från en matning på +10 VDC till +30 VDC och monteras på DIN-skena. Den är specificerad för en driftstemperatur på -25 ~ +75 °C.AnvändningsområdenFörlängning av seriella RS-232-länkar till långdistans-kommunikationssystem med RS-485Industriella seriella nätverk uppbyggda kring standardmaskinvara för PCSkydd av utrustning på RS-232-sidan mot elektriskt brus genom isolering

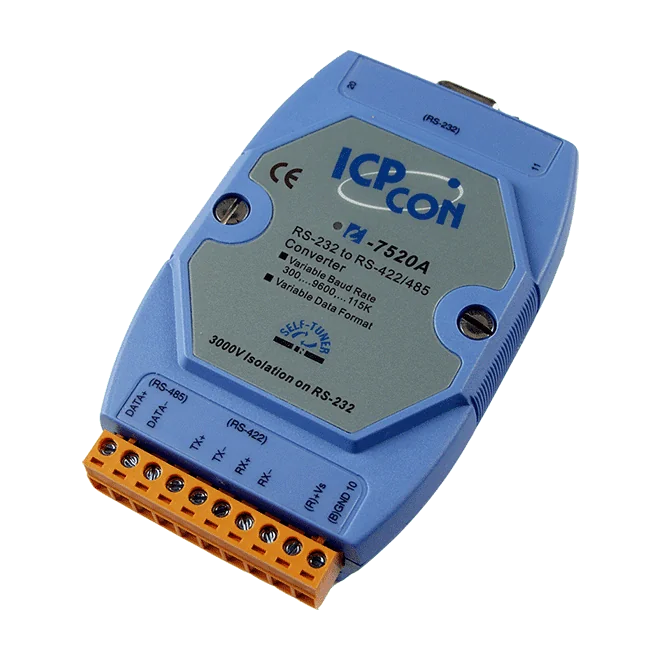

I-7520A CR omvandlar en RS-232-seriell port, till exempel en sådan på en standard industri-PC, till en RS-422/485-differentialutgång för seriella förbindelser över längre avstånd. RS-232-sidan är galvaniskt isolerad med 3000 VDC, vilket skyddar enheterna på den sidan mot störningar och fel i RS-422/485-nätverket.Automatisk styrning av RS-485-riktningen innebär att modulen hanterar växling mellan sändning och mottagning utan extra kabeldragning eller ändringar i programvaran. ESD-skydd på RS-232/422/485-datalinjen ger ökad robusthet i elektriskt krävande installationer, och enheten stödjer överföringshastigheter från 300 till 115200 bps.Varianten A med blått hölje passar tillämpningar där RS-232-enheterna är den dyrare eller mer känsliga sidan, eftersom isoleringen sitter där. Det plastiska DIN-skenhuset mäter 72 x 35 x 118 mm och är märkt för drift mellan -25 och +75 °C.TillämpningarFörlängning av RS-232-seriell kommunikation från PC-hårdvara över längre avståndAnslutning av RS-232-masterutrustning till RS-422/485-slavenheterIndustriella seriella kommunikationsnätverk som kräver isolering av RS-232-sidan

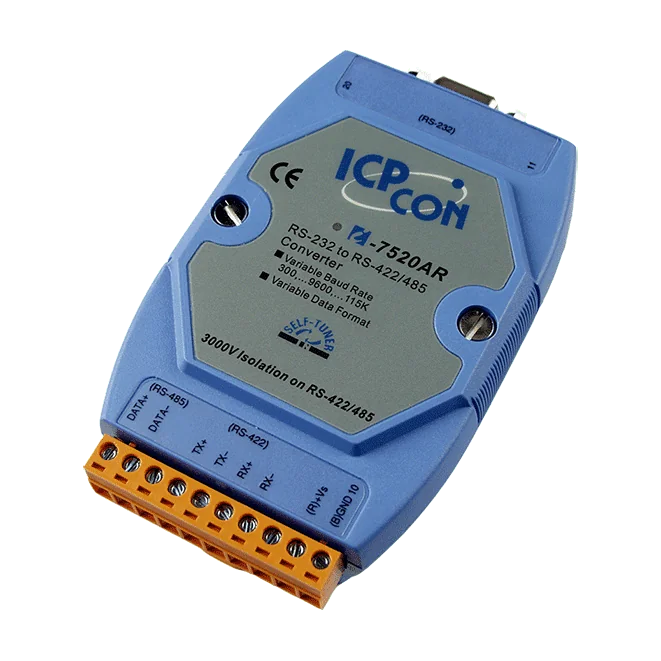

I-7520AR omvandlar en standard RS-232-seriell port till en isolerad RS-422/485-utgång, vilket gör att en PC eller annan RS-232-värd kan kommunicera över längre, mer störningståliga differentiella linjer utan att värdens hårdvara eller mjukvara behöver ändras.RS-422/485-sidan är galvaniskt isolerad med 3000 VDC, vilket skyddar de enheter som är anslutna till den sidan mot störningar och fel. Välj den här varianten när RS-422/485-sidan har den dyrare eller känsligare utrustningen; RS-232-sidan är inte isolerad.Automatisk riktningsstyrning för RS-485 och ESD-skydd på datalinjerna hjälper omvandlaren att hantera verkliga kabeldragningar. Matningen är +10 VDC till +30 VDC med en förbrukning på 1,2 W, och plasthöljet för DIN-skena är klassat för drift vid -25 ~ +75 °C. Detta är blåhöljesversionen; en variant med grått hölje (-G) finns listad separat.AnvändningsområdenFörlängning av RS-232-seriella länkar från standard-PC-hårdvara till längre RS-422/485-nätverkAnslutning av RS-232-värdutrustning till RS-422/485-enheter med isolering av fältsidanIndustriella seriella kommunikationssystem som kräver störningsskydd på RS-422/485-sidan
