I-7188XA Seriell PAC med 80188-40 CPU och MiniOS7-styrenhet

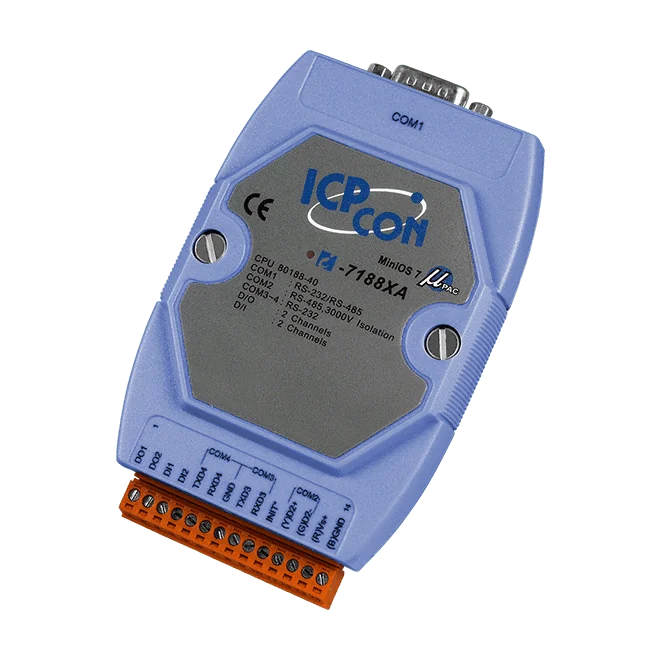

Den I-7188XAD CR är en kompakt seriell PAC byggd kring en 80188-40 CPU och operativsystemet MiniOS7, programmerad i C. Den passar kompakta inbyggda styrenheter där man annars skulle använda en PC eller PLC, särskilt i tuffa miljöer som kräver driftsäker funktion.Enheten har två RS-232-portar, en RS-485-port och en kombinerad RS-232/RS-485-port, samt 2 torrkontaktsingångar och 2 digitala öppen-kollektor-utgångar med märkdata +30 VDC max. och 100 mA. En X-board I/O-expansionsbuss gör det möjligt att lägga till mer I/O för att passa tillämpningen.Minnet omfattar 512 KB flash, 512 KB SRAM och 2 KB EEPROM. Enheten har dessutom ett 64-bitars hårdvaruserienummer, en realtidsklocka, en watchdog-timer och en 5-siffrig 7-segments LED-display. Det är en praktisk processorkärna för OEM-produkter, med DIN-skenmontering och ett driftområde på -25 ~ +75 °C.AnvändningsområdenInbyggd styrning i tuffa miljöerErsättning för PC- eller PLC-enheter i kompakta styrningsrollerProcessorkärnekomponent för OEM-produkterFickstora inbyggda system som kräver hög driftsäkerhet

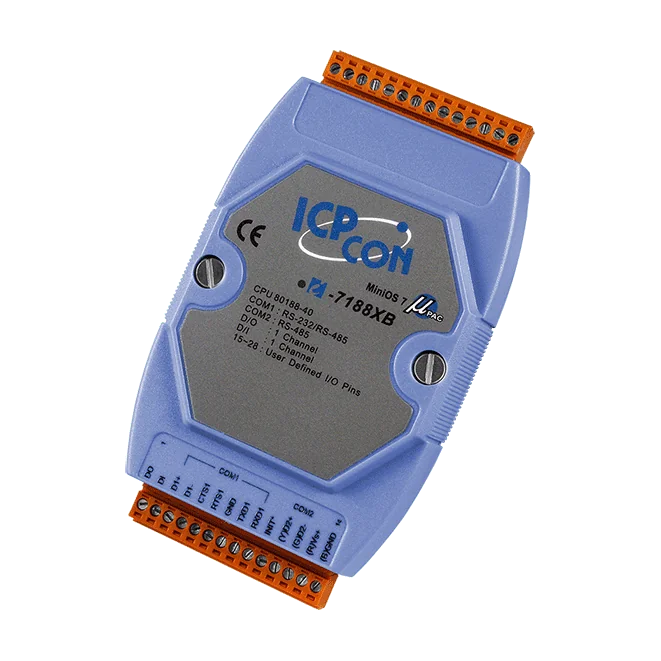

I-7188XB-512 är en seriell, programmerbar automationsstyrenhet i handflatestorlek för inbyggd styrning i tuffa industriella miljöer. Den passar konstruktioner där en PC eller PLC skulle vara för stor, för dyr eller för krävande, och den kör det inbyggda realtidsoperativsystemet MiniOS7 med program skrivna i C.Styrenheten bygger på en 80188-CPU som körs med 40 MHz och har 512 KB flashminne, 512 KB SRAM, 2 KB EEPROM och 31 byte NVRAM för lagring av data som ska bevaras. En realtidsklocka, en watchdog-timer och ett 64-bitars hårdvaruserienummer stödjer tillförlitlig och spårbar drift. I/O-expansionsbussen tar emot X-board-moduler för utökning av I/O.Denna beställningskod är varianten med blått hölje (suffix CR). Den inbyggda I/O:n består av en torrkontaktingång och en öppen kollektorutgång på upp till +30 VDC och 100 mA. Kommunikationen sköts av en RS-485-port och en RS-232/RS-485-port med upp till 115200 bps. Enheten monteras på DIN-skena, matas med +10 till 30 VDC och är specificerad för drift mellan -25 och +75 °C.AnvändningsområdenErsättning av PC- eller PLC-enheter i tuffa industriella miljöerInbyggda styrsystem i handflatestorlekOEM-produkter som använder styrenheten som processorkärna

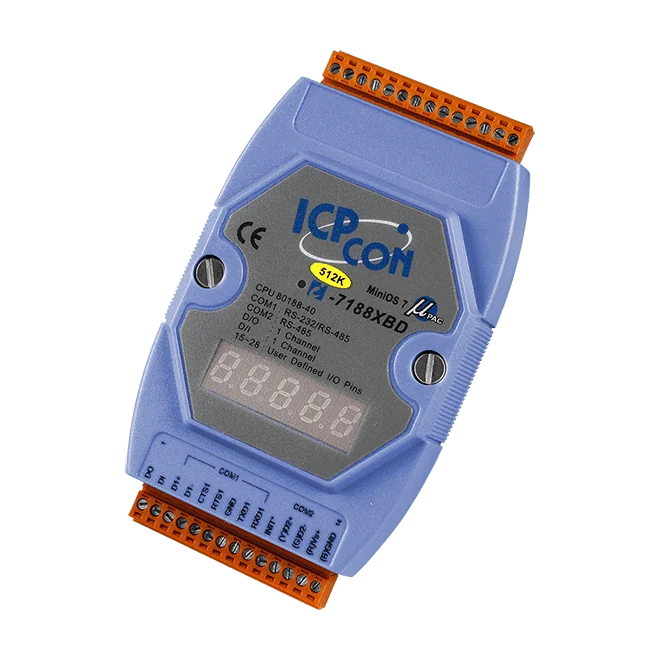

I-7188XBD-512 CR är en seriell programmerbar automationsstyrenhet för inbyggda styruppgifter där en PC eller PLC skulle vara för stor, för dyr eller inte tillräckligt robust. Den kör operativsystemet MiniOS7 på en 80188-40 CPU och programmeras i C, vilket passar ingenjörer som vill bygga firmware kring en liten, dedikerad styrenhet.Ombord finns 512 KB flash, 512 KB SRAM, 2 KB EEPROM och 31 byte NVRAM, samt en RS-485-port och en port som kan väljas mellan RS-232 och RS-485 för seriell kommunikation med upp till 115200 bps. En digital ingång med torrkontakt, en digital utgång av öppen kollektor på 100 mA, en femsiffrig 7-segmentslysdiodsdisplay och en programmerbar statuslysdiod ger lokala I/O och återkoppling. X-board-expansionsbussen gör det möjligt att lägga till fler I/O.Beställningskoden CR avser versionen med blått hölje. Inbyggd watchdog-timer, realtidsklocka och 64-bitars maskinvaruserienummer stödjer driftsäkerhet och enhetsidentifiering, och styrenheten är specificerad för drift vid -25 ~ +75 °C med montering på DIN-skena.AnvändningsområdenIndustriell styrning i tuffa miljöerErsättning av PC- eller PLC-enheter i inbyggda systemOEM-produkter som använder styrenheten som processorkärnekomponent

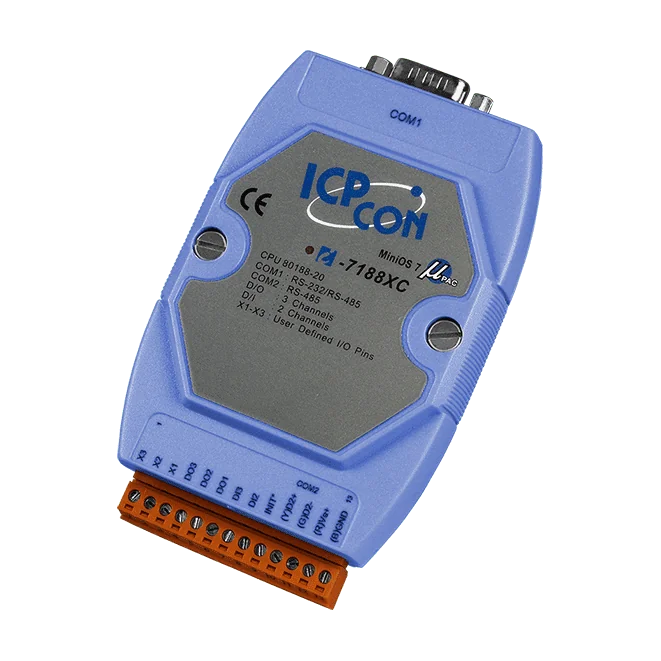

I-7188XC-512 är en kompakt programmerbar automationsstyrenhet för ingenjörer som behöver en PC- eller PLC-liknande styrenhet i ett litet, DIN-skenmonterat hölje för tuffa industriella miljöer. Den kör operativsystemet MiniOS7 och programmeras i C.Inbyggd digital I/O, bestående av 2 torrkontaktingångar och 3 open-collector-utgångar, tillsammans med två seriella portar och en I/O-expansionsbuss gör det möjligt att anpassa styrenheten efter din applikation. En programmerbar systemlysdiod och en inbyggd watchdog-timer stödjer tillförlitlig drift. Det blå höljet identifierar denna beställningsvariant.Eftersom styrenheten kan byggas in i en OEM-produkt som processorkärna passar den konstruktioner där time to market, utvecklingskostnad och teknisk risk behöver hållas under kontroll. Certifieringarna som anges är CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenErsättning för PC- eller PLC-enheter i tuffa miljöerStyrsystem i fickformat för inbyggda applikationerOEM-processorkärna för integrerade produkter
