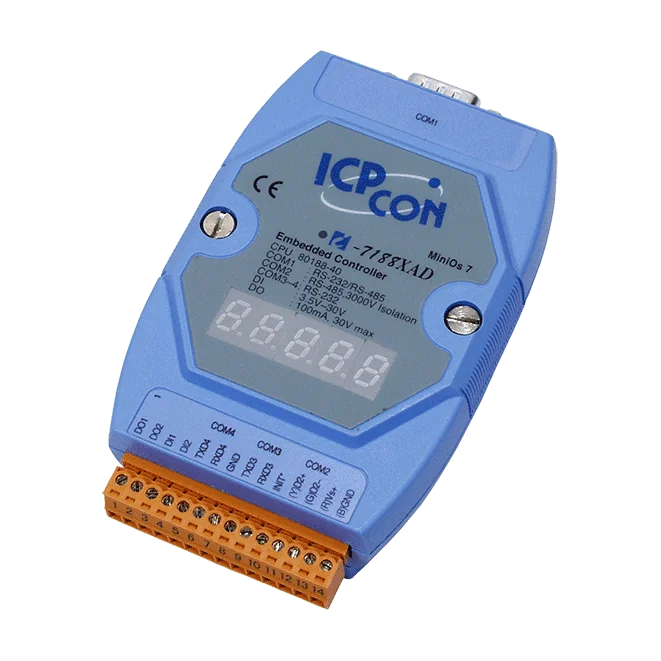

I-7188XAD Seriell PAC med 80188-40 CPU, MiniOS7 och 4 seriella portar
Seriell PAC med 80188-40 CPU och MiniOS7 för inbyggd styrning, med 4 seriella portar, 2 torrkontaktsingångar, 2 öppen-kollektor-utgångar och en I/O-expansionsbuss.
- 80188-40 CPU som kör MiniOS7, programmerad i C
- 4 seriella portar: 2 x RS-232, 1 x RS-485 och 1 x RS-232/RS-485
- 2 digitala torrkontaktsingångar och 2 öppen-kollektor-utgångar (+30 VDC max., 100 mA)
- 512 KB flash, 512 KB SRAM och 2 KB EEPROM
- Gränssnitt för X-board I/O-expansionsbuss
- Realtidsklocka, watchdog-timer och 64-bitars hårdvaruserienummer
3 222,85 kr per st.
| 1-9 st. | 3 222,85 kr | |
|---|---|---|
| 10-30 st. | 3 123,86 kr | −3 % |
| 31+ st. | 3 057,86 kr | −5 % |
Produktinformation "I-7188XAD Seriell PAC med 80188-40 CPU, MiniOS7 och 4 seriella portar"
Den I-7188XAD CR är en kompakt seriell PAC byggd kring en 80188-40 CPU och operativsystemet MiniOS7, programmerad i C. Den passar kompakta inbyggda styrenheter där man annars skulle använda en PC eller PLC, särskilt i tuffa miljöer som kräver driftsäker funktion.
Enheten har två RS-232-portar, en RS-485-port och en kombinerad RS-232/RS-485-port, samt 2 torrkontaktsingångar och 2 digitala öppen-kollektor-utgångar med märkdata +30 VDC max. och 100 mA. En X-board I/O-expansionsbuss gör det möjligt att lägga till mer I/O för att passa tillämpningen.
Minnet omfattar 512 KB flash, 512 KB SRAM och 2 KB EEPROM. Enheten har dessutom ett 64-bitars hårdvaruserienummer, en realtidsklocka, en watchdog-timer och en 5-siffrig 7-segments LED-display. Det är en praktisk processorkärna för OEM-produkter, med DIN-skenmontering och ett driftområde på -25 ~ +75 °C.
Användningsområden
- Inbyggd styrning i tuffa miljöer
- Ersättning för PC- eller PLC-enheter i kompakta styrningsroller
- Processorkärnekomponent för OEM-produkter
- Fickstora inbyggda system som kräver hög driftsäkerhet
| Portar: | 4 |
|---|---|
| Product type: | Serial PAC |
| Interface: | RS-232, RS-485 |
| Digital inputs: | 2 |
| Digital outputs: | 2 |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| OS | MiniOS7 |
| Utveckling | C-språk |
| CPU-modul | |
| CPU | 80188, 40 MHz eller kompatibel |
| 64-bitars hårdvaruserienummer | Ja |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 byte |
| SRAM | 512 KB |
| Realtidsklocka | Ger sekunder, minuter, timmar, veckodag, månad, år |
| Watchdog-timer | Ja |
| Display | |
| Typ | 5 x 7-segments LED-display |
| LED-indikatorer | |
| Status | 1 x System |
| Digital ingång | |
| Kanaler | 2 |
| Typ | Torr kontakt |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Digital utgång | |
| Kanaler | 2 |
| Typ | Öppen kollektor |
| Lastspänning | +30 VDC max. |
| Lastström | 100 mA |
| I/O-expansion | |
| I/O-typ | X-kort |
| COM-portar | |
| Portar | 2 x RS-232, 1 x RS-485, 1 x RS-232/RS-485 |
| Baudhastighet | 115200 bps max. |
| Ström | |
| Ingångsområde | +10 ~ 30 VDC |
| Förbrukning | 3.0 W |
| Mekanisk | |
| Mått (mm) | 72 x 119 x 33 (W x H x D) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 5 ~ 90 %, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
