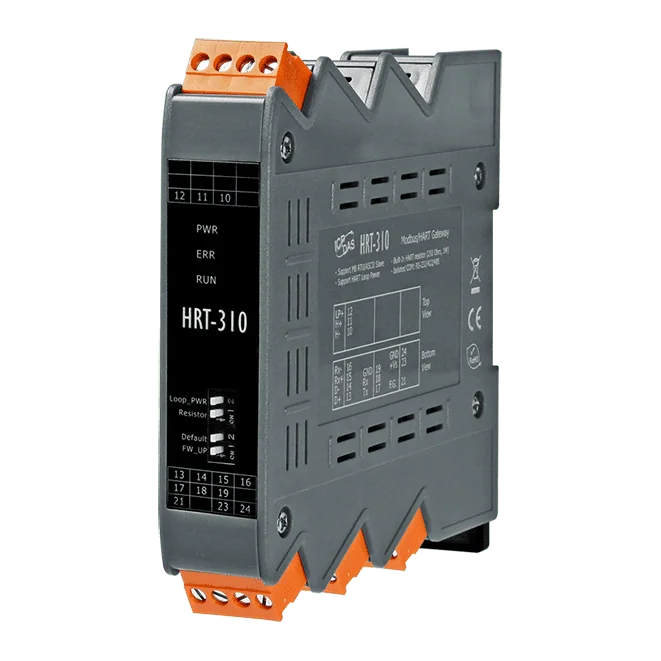

HRT-310 Modbus RTU/ASCII till HART-gateway, 1-port HART-master
Modbus RTU/ASCII till HART-gateway som låter en Modbus-master läsa HART-enheter, till exempel givare och ställdon, med stöd för upp till 15 enheter per port. Montage på DIN-skena eller vägg.
- Stöd för Modbus RTU och ASCII i Modbus-slavläge, med seriella gränssnitt för RS-232 (3-tråd), RS-422 och RS-485
- Punkt-till-punkt- eller multidrop-drift för HART med upp till 15 HART-enheter, med stöd för HART-ramar av kort och lång typ
- Stöd för burst-läge och möjlighet att tillåta två HART-mastrar
- Loop-matning på +30 V för 2-trådiga eller 4-trådiga HART-enheter, där loop-motståndet ställs in med DIP-omkopplare
- Utbyte av HART-enheter under drift och automatisk inläsning av adresser för lång ram
- Inbyggd watchdog och LED-indikatorer för statusövervakning
5 202,76 kr per st.
| 1-9 st. | 5 202,76 kr | |
|---|---|---|
| 10-30 st. | 4 949,78 kr | −5 % |
| 31+ st. | 4 685,79 kr | −10 % |
Produktinformation "HRT-310 Modbus RTU/ASCII till HART-gateway, 1-port HART-master"
HRT-310 CR är en gateway som fungerar som HART-master och Modbus-slav. Den gör det möjligt för en Modbus-master att komma åt HART-fältenheter, till exempel givare och ställdon, så att deras data kan föras in i ett befintligt Modbus-nätverk utan egen HART-hantering. Programvaran HG_Tool levereras för konfiguration av modulen och diagnos av HART-enheterna.
Gatewayen stöder HART-ramar av kort och lång typ, burst-läge samt punkt-till-punkt- eller multidrop-topologier med upp till 15 HART-enheter. Två HART-mastrar kan tillåtas, och HART-enheter kan bytas ut under drift. Modbus-sidan erbjuder RTU- och ASCII-format i slavläge över RS-232 (3-tråd), RS-422 eller RS-485.
Typisk användning är integrering av HART-flödesmätare i ett HMI- eller SCADA-system. Varje HART-enhet framstår för värdsystemet som en Modbus-slav, så att värdsystemet kan använda sin inbyggda Modbus RTU-kommunikation för att läsa av enheterna direkt.
Tillämpningar
- Industriell automation
- Fabriksautomation
- Processautomation
- Integrering av HART-flödesmätare och andra HART-enheter i HMI- eller SCADA-system via Modbus
- Anslutning av HART-enheter till Modbus-nätverk i installationer med flera RS-485-kanaler
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | RS-232 / RS-422 / RS-485 |
| Montering: | DIN-skena |
| Portar: | 1 HART |
| Produkttyp: | Gateway |
| Protokoll: | Modbus RTU / Modbus ASCII / HART |
| Strömingång: | +10 ~ +30 VDC |
| Isolation: | UL1577 |
Specifikationer
| COM-portar | |
|---|---|
| Portar | RS-232 (3 ledare) / RS-422 / RS-485 |
| Baudhastighet | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Protokoll | Modbus RTU / Modbus ASCII |
| HART | |
| Portar | 1 |
| Enhet | 2-tråds eller 4-tråds HART-enheter |
| Topologi | Punkt till punkt eller multidrop |
| Data | Endast digital data |
| Ramtyp | Kort och lång ram |
| Burstläge | Stöds |
| Max. HART-enhet | 15 |
| Loopmotstånd | 250 Ω (1 W) med DIP-omkopplare |
| Isolation | UL1577-specifikation |
| Protokoll | 2-polig skruvplintsblock |
| Loopspänning | Ja (modulen levererar +30 V-utgång) |
| Ström | |
| Skydd mot omvänd polaritet | Skydd mot omvänd polaritet, skydd mot överspänning och underspänning |
| Ingångsområde | Oreglerad +10 ~ +30 VDC |
| Förbrukning | 3,5 W (max.) |
| Mekanisk | |
| Mått (mm) | 25 x 116 x 120 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

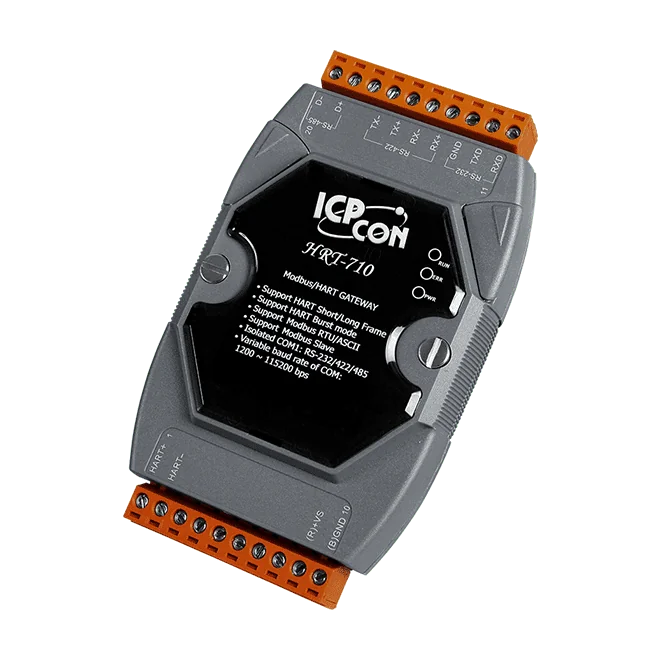

HRT-710 CR kopplar HART-fältenheter till ett Modbus-nätverk. Den fungerar som HART-master och presenterar varje ansluten enhet som en Modbus-slav, så att en HMI- eller SCADA-system kan läsa HART-data via sin standardmässiga Modbus RTU- eller ASCII-kommunikation.Upp till 15 HART-enheter kan anslutas i punkt-till-punkt- eller multidroppstopologi, och enheten stöder två HART-master. Konfiguration och diagnos av HART-enheter hanteras med verktygsprogramvaran HG_Tool, och firmware kan uppdateras via COM-porten. Denna modell levererar inte slingström.Lämplig för flödesmätare, transmittrar och ställdon inom fabriks- och processautomationCertifierad enligt CE, UKCA, FCC, RoHS och WEEEAnvändningsområdenIndustriell automationFabriksautomationProcessautomationIntegrering av HART-flödesmätare och transmittrar i HMI- eller SCADA-system via Modbus

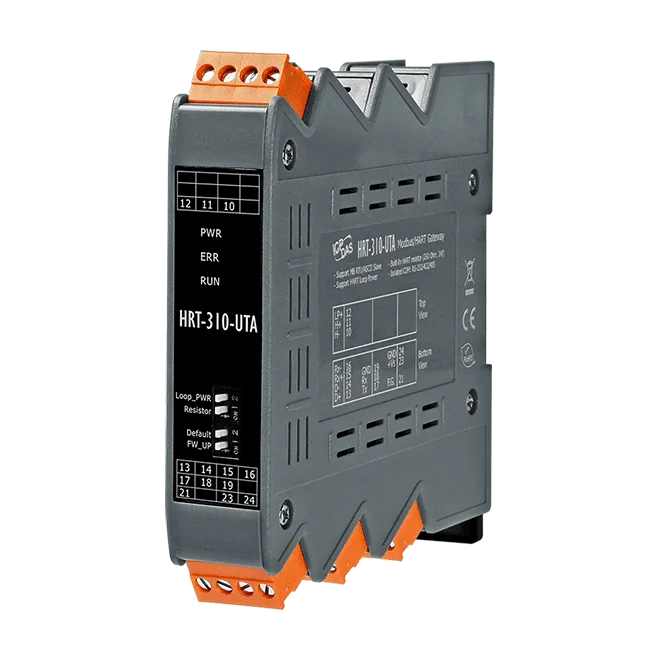

HRT-310-UTA CR är en HART-mastergateway som överbryggar seriella HART-fältenheter och Modbus-nätverk. Modbus-mastern når HART-enheter via gatewayen, så transmittrar, ställdon och liknande instrument framstår som Modbus-slavar för en HMI, ett SCADA-system eller en PLC. Konfiguration och diagnos av HART-enheter sköts med verktyget HG_Tool.Gatewayen stöder punkt-till-punkt- och multidrop-topologier för HART med upp till 15 HART-enheter, med korta och långa ramar samt burst-läge. Två HART-mastrar kan tillåtas, och adresser för långa ramar hämtas automatiskt. Modbus RTU och Modbus ASCII stöds båda i Modbus-slavläge över RS-232, RS-422 eller RS-485.Denna CR-variant är avsedd för tillämpningar vid -40 ℃, med ett driftområde på -40 ~ +75 °C. Den är konstruerad för montering på DIN-skena i stående läge och drivs från en oreglerad matning på +10 ~ +30 VDC.TillämpningarIndustriell automationFabriksautomationProcessautomationIntegrering av HART-flödesmätare och fälttransmittrar i HMI- eller SCADA-system via Modbus

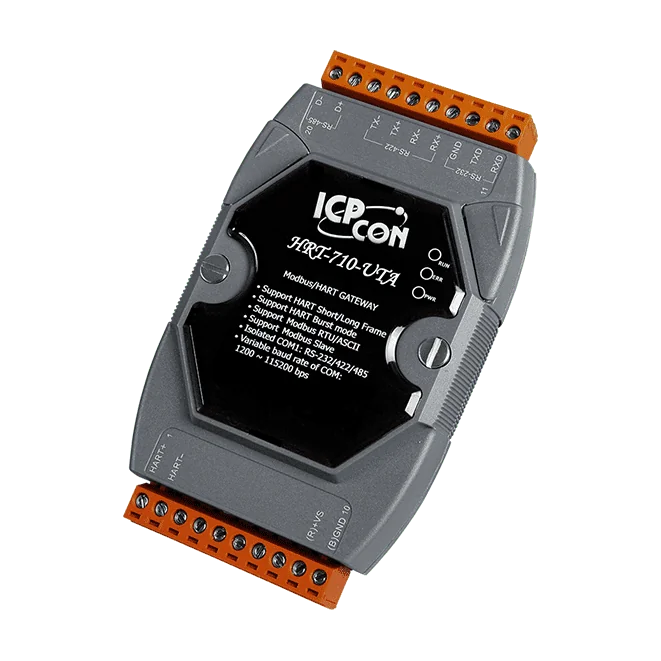

The HRT-710-UTA CR är en HART-master till Modbus-slav-gateway. Den låter en Modbus-master komma åt HART-enheter som givare och ställdon, så att deras data kan integreras i ett HMI- eller SCADA-system utan ett separat HART-gränssnitt på värdsystemet.Gatewayn stöder punkt-till-punkt- och multi-drop-topologier för HART med upp till 15 HART-enheter, med korta och långa ramar samt HART burst-läge. På den seriella sidan stöder den Modbus RTU och Modbus ASCII över RS-232, RS-422 eller RS-485. Varje modul presenterar sina HART-enheter som Modbus-slavar, och konfiguration samt diagnos av HART-enheter hanteras med verktygsprogrammet HG_Tool.CR-beställningskoden är versionen för -40 ℃-tillämpningar, med ett driftområde på -40 ~ +75 °C. Den monteras på DIN-skena eller på vägg i horisontellt läge.Lämplig för att integrera HART-flödesmätare och andra HART-fältenheter i Modbus-nätverkTillämpningarIndustriell automationFabriksautomationProcessautomation
