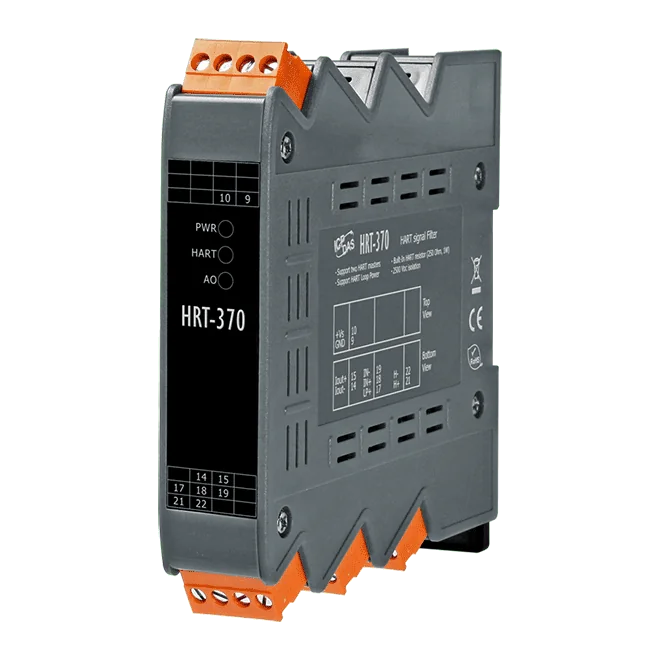

HRT-370 HART-signalfilter, 1-kanals analog strömutgång med HART-bypass
DIN-skenmonterat HART-signalfilter som delar upp en HART-slinga i en filtrerad analog strömutgång och en bypass-HART-kanal, vilket håller analoga avläsningar rena när HART-trafik förekommer.
- En analog strömutgångskanal med HART-signalfiltrering, samt en bypass-kanal för HART-signal
- Stöder HART Burst-läge och HART-läge för punkt-till-punkt, med två HART-mastrar tillåtna
- Slingmatningsfunktion ger +30 V utgång från modulen
- Nolldrift och spännviddsdrift för analog utgång på ± 0,1 % FSR @25 °C och ± 0,5 % FSR @-30/+80 °C
- 2500 VDC isolation på den analoga utgången och HART-sidan, med 4 kV ESD-skydd
- Ingångsimpedans 250 Ω ±5 % (2 W) och hjälpmatning 24 V @ 20 mA
2 925,87 kr per st.
| 1-9 st. | 2 925,87 kr | |
|---|---|---|
| 10-30 st. | 2 837,87 kr | −3 % |
| 31+ st. | 2 782,87 kr | −5 % |
Produktinformation "HRT-370 HART-signalfilter, 1-kanals analog strömutgång med HART-bypass"
HRT-370 är ett HART-signalfilter för installationer där en analog strömavläsning och HART-kommunikation delar samma slinga. HART-signalen delas upp i två utgångar: den ena släpper igenom den ursprungliga HART-signalen, medan den andra levererar en filtrerad, ren analog ström, så att båda dataflödena kan bearbetas utan störningar från HART-bäraren.
Modulen fungerar med 2-trådiga eller 4-trådiga HART-enheter i punkt-till-punkt-anslutningar och stöder både HART Burst-läge och HART-läge för punkt-till-punkt. Den tillåter att två HART-mastrar ansluts, och dess slingmatningsfunktion levererar +30 V från modulen. Den analoga utgången är isolerad till 2500 VDC och specificeras med en belastningsresistor på 250 Ω och en svarstid på 40 ms vid 250 Ω.
- Passar ingenjörer som behöver både HART-data och en stabil analog ström från ett och samma instrument.
- Monteras på DIN-skena, med en oreglerad matningsingång på +10 ~ +30 VDC och skydd mot omvänd polaritet.
- Dimensionerad för drift från -25 ~ +75 °C, med förvaring från -30 ~ +80 °C.
Användningsområden
- Mätning av analog ström från HART-givare medan HART-kommunikationen hålls aktiv på samma slinga
- HART-instrumentslingor i punkt-till-punkt-konfiguration där analog datainsamling måste vara exakt
| Product type: | HART signal filter |
|---|---|
| Protokoll: | HART |
| Interface: | HART |
| Analog outputs: | 1 |
| Isolation: | 2500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR: Modulens strömstatus HART: HART-anslutningsstatus AO: AO-anslutningsstatus |
| Analog utgång | |
| Nolldrift | ± 0,1 % FSR @25 °C ± 0,5 % FSR @-30/+80 °C |
| Spandrift | ± 0,1 % FSR @25 °C ± 0,5 % FSR @-30/+80 °C |
| Svarstid | 40ms @ 250 Ω |
| Spänningsutgångskapacitet | Extern +30 V @ 800 Ω (Sänka) |
| Isolation | 2500 VDC |
| HART | |
| Enhet | 2-tråds eller 4-tråds HART-enheter (punkt till punkt) |
| Isolation | 2500 VDC |
| Ingångsimpedans | 250Ω±5% (2W) |
| Loopspänning | Ja (modulen levererar +30 V-utgång) |
| Hjälpmatning | 24V @ 20mA |
| Ström | |
| Skydd mot omvänd polaritet | Skydd mot omvänd polaritet, skydd mot överspänning och underspänning |
| Ingångsområde | Oreglerad +10 ~ +30 VDC |
| Förbrukning | Maximalt: (20 mA) => 0,05 mA @ 30 VDC, 1,5 W |
| Mekanisk | |
| Mått (mm) | 25 x 116 x 120 |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 5 % ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
