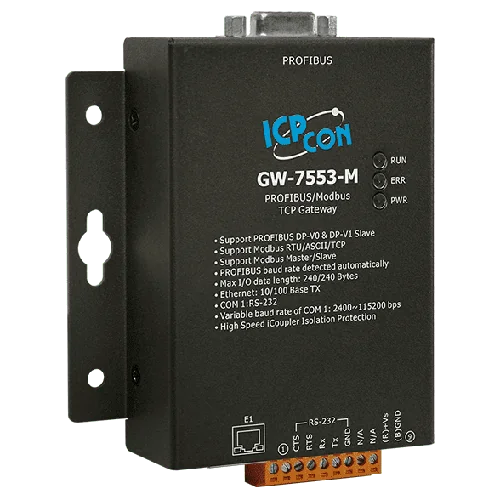

GW-7553-M PROFIBUS DP till Modbus TCP-gateway, metallhölje
PROFIBUS DP-V0/DP-V1-slav till Modbus TCP-gateway i metallhölje för DIN-skena, som gör det möjligt för en PROFIBUS-master att nå Modbus TCP-enheter via Ethernet.
- PROFIBUS DP-V0- och DP-V1-slavgränssnitt som ger mastern åtkomst till Modbus TCP-enheter
- Upp till 240 byte indata och 240 byte utdata för processdata
- Modbus-master-/slavläge med stöd för formaten RTU, ASCII och TCP
- Nodadress 0 till 126, inställd med DIP-omkopplare eller EEPROM
- 2500 Vrms isolering mot nätverket och 3000 VDC isolering på PROFIBUS-sidan
- Inbyggd webbserver för konfiguration från webbläsare
6 544,70 kr per st.
| 1-9 st. | 6 544,70 kr | |
|---|---|---|
| 10-30 st. | 6 214,72 kr | −5 % |
| 31+ st. | 5 895,73 kr | −10 % |
Produktinformation "GW-7553-M PROFIBUS DP till Modbus TCP-gateway, metallhölje"
GW-7553-M gör det möjligt för en PROFIBUS DP-master att kommunicera med Modbus TCP-enheter såsom PLC:er, sensorer och Modbus TCP I/O-moduler, så att befintlig Modbus-utrustning kan kopplas in i ett PROFIBUS-nätverk utan ändringar i mastern. Enheten fungerar som en PROFIBUS DP-V0- och DP-V1-slav och stöder upp till 240 byte indata och 240 byte utdata.
Konfigurationen sker via den inbyggda webbservern, som nås från en vanlig webbläsare. Enheten erbjuder dessutom drift som Modbus-master eller -slav och stöder formaten RTU, ASCII och TCP, med nodadresser i intervallet 0 till 126 som ställs in med DIP-omkopplare eller EEPROM. En RS-232-port finns för firmwareuppdateringar och konfiguration.
Den galvaniska isoleringen är 2500 Vrms mot nätverkssidan och 3000 VDC mot PROFIBUS-sidan. Metallhöljet är avsett för montering på DIN-skena i ett driftområde på -25 ~ +75 °C, vilket gör den lämplig för installationer inom fabriks- och processautomation.
Användningsområden
- Industriell automation
- Fabriksautomation
- Processautomation
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | Ethernet, PROFIBUS, RS-232 |
| Hölje: | Metall |
| Montering: | DIN-skena |
| Produkttyp: | Gateway |
| Protokoll: | PROFIBUS DP-V0/DP-V1 till Modbus TCP |
| Isolation: | 2500 Vrms (nätverk), 3000 VDC (PROFIBUS) |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Watchdog-IC CPU inbyggd |
| LED-indikatorer | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| Ethernet | |
| Portar | 10/100Base-TX Ethernetkontroller (autoförhandling, Auto_MDIX) |
| COM-portar | |
| Portar | RS-232 (för uppdatering av firmware och konfiguration) 5-polig skruvplintsblock (TxD, RxD, RTS, CTS, GND) |
| Baudhastighet | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Paritet | Ingen, jämn, udda |
| Databit | 7, 8 |
| Stoppbit | 1, 2 |
| PROFIBUS | |
| Styrenhet | Profichip VPC3+C |
| Transceiver | ADI ADM2486 |
| Baudhastighet | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för buss-till-logik |
| Protokoll | DP-V0 & DP-V1 |
| Ström | |
| Förbrukning | 2.5 W |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 96 x 33 x 119 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75℃ |
| Lagringstemperatur | -30 ~ +85 ℃ |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör

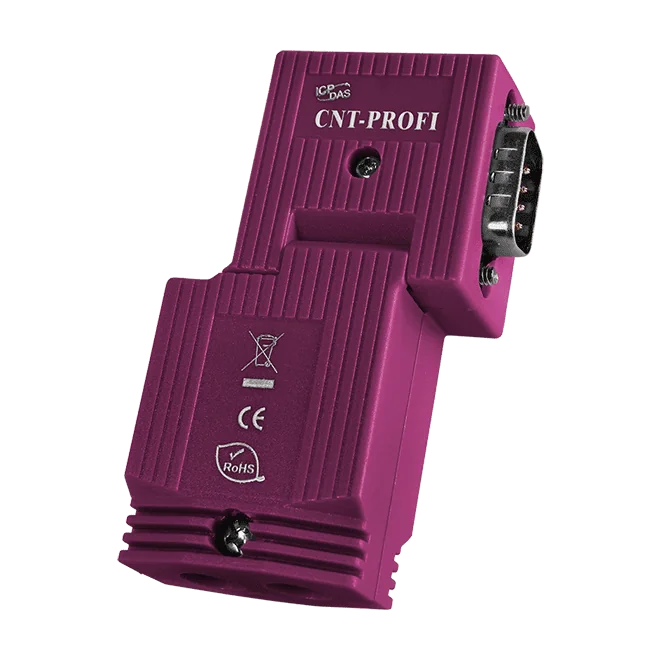

CNT-PROFI CR ansluter en PROFIBUS-nod till PROFIBUS-linjen. Snabbanslutningstekniken innebär att bussledarna inte behöver avisoleras, vilket gör det snabbt att koppla en enhet till linjen vid installation.Kontakten har ett plasthölje med integrerade terminerande motstånd, och en inbyggd omkopplare gör att du kan välja terminerande motstånd beroende på nodens position på bussen. Den har en 9-polig D-Sub-hankontakt med 90° kabelutgång och två kabelingångar.Stödda baudrater är 9,6 kbps ~ 12 Mbps. Enheten är avsedd för en driftstemperatur på -25 ~ +75 ℃ och en lagringstemperatur på -30 ~ +80 ℃, med en luftfuktighet på 10 ~ 90 % RH, icke kondenserande.TillämpningarFabriksautomationProcessautomation
Liknande produkter
GW-7553-B kopplar samman ett PROFIBUS DP-nätverk med Modbus TCP-enheter. Den framträder som en DP-V0- och DP-V1-slav mot PROFIBUS-mastern, så att befintliga PROFIBUS-styrsystem kan läsa och skriva data från Modbus TCP-utrustning såsom PLC:er, sensorer och I/O-moduler.Varje riktning hanterar upp till 240 byte ingångs- och utgångsdata. Modbus-sidan stöder lägena Master och Slave samt formaten RTU, ASCII och TCP. PROFIBUS-överföringshastigheten detekteras automatiskt, och stationsadressen (0 till 126) ställs in antingen med DIP-omkopplare eller lagras i EEPROM.Enheten har en inbyggd webbserver, så den kan konfigureras från en vanlig webbläsare. En RS-232-port finns för uppdatering av firmware och konfiguration. Den galvaniska isoleringen är klassad för 2500 Vrms på nätverkssidan och 3000 VDC på PROFIBUS-sidan, och modulen är konstruerad för ett driftsområde på -25 ~ +75 ℃.AnvändningsområdenIndustriell automationFabriksautomationProcessautomation

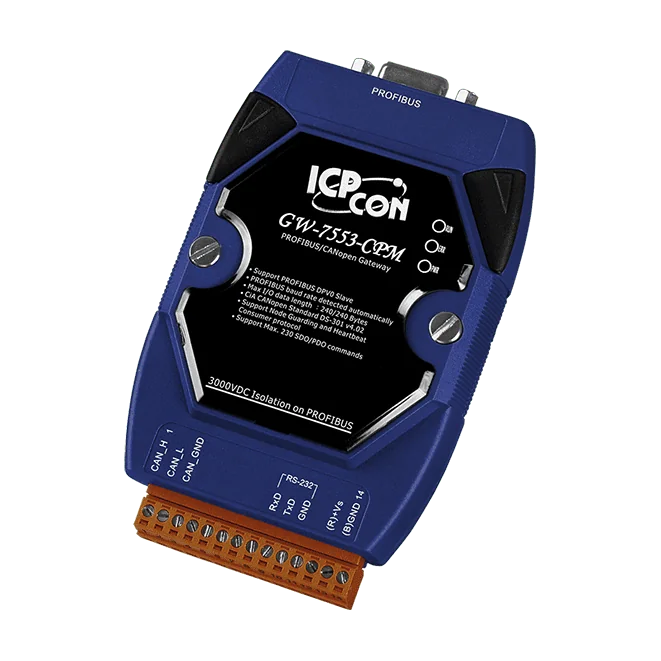

GW-7553-CPM är en PROFIBUS DP-V0-slavgateway som gör det möjligt att ansluta CANopen-enheter till ett PROFIBUS-nätverk. PROFIBUS-mastern läser och skriver till CANopen-noderna via gatewayen, så befintlig CANopen-utrustning kan integreras i ett PROFIBUS-system utan att den behöver bytas ut.Gatewayen stöder standarden CiA CANopen DS-301 v4.02, med 110 SDO/PDO-kommandon samt protokollen Node Guarding och Heartbeat Consumer. PROFIBUS-överföringshastigheten detekteras automatiskt, stationsadressen ställs in från 0 till 126 med en DIP-omkopplare, och upp till 240 byte indata och 240 byte utdata finns tillgängliga. Galvanisk isolering finns på båda näten, med 3000 VDC på PROFIBUS-sidan och 2500 Vrms för nätverksisoleringen via höghastighets-iCoupler.Firmware och konfiguration hanteras via RS-232 med konfigurationsverktyget. Status visas med lysdioderna PWR, RUN och ERR, och enheten monteras på DIN-skena.PROFIBUS DP-V0-slav, stationsadress 0 till 126 inställd med DIP-omkopplareAutomatisk detektering av PROFIBUS-överföringshastighet, från 9,6 k upp till 12 MUpp till 240 byte indata och 240 byte utdataCANopen DS-301 v4.02, 110 SDO/PDO-kommandonTillämpningarIndustriell automationFabriksautomationProcessautomation

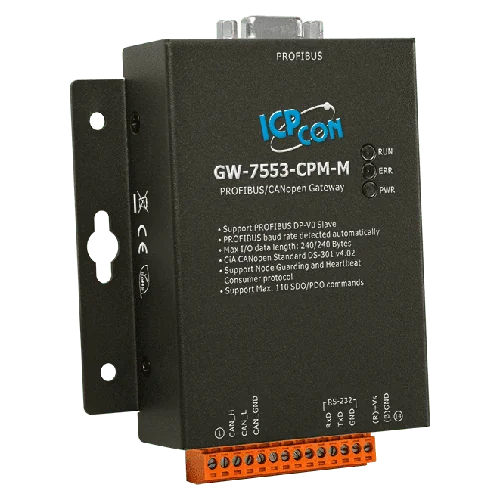

Gatewayen GW-7553-CPM-M kopplar samman ett PROFIBUS DP-nätverk med CANopen-enheter. Den framträder som en DP-V0-slav, vilket innebär att en PROFIBUS-master kan komma åt CANopen-slavenheter som är anslutna till gatewayen.Den stöder CiA CANopen DS-301 v4.02-standarden, protokollen Node Guarding och Heartbeat Consumer samt 110 CANopen SDO/PDO-kommandon. Längden på indata och utdata är upp till 240 byte vardera. PROFIBUS-adressen ställs in från 0 till 126 med en DIP-omkopplare, och överföringshastigheten detekteras automatiskt.Galvanisk isolering finns på båda näten: 2500 Vrms höghastighets-iCoupler på nätverkssidan och 3000 VDC på PROFIBUS-sidan. Enheten har metallhölje, DIN-skensmontage och en RS-232-port för uppdatering av firmware och konfiguration, med tillhörande verktygsprogram för inställning. Den passar för automations-, fabriks- och processtillämpningar.AnvändningsområdenIndustriautomationFabriksautomationProcessautomation
