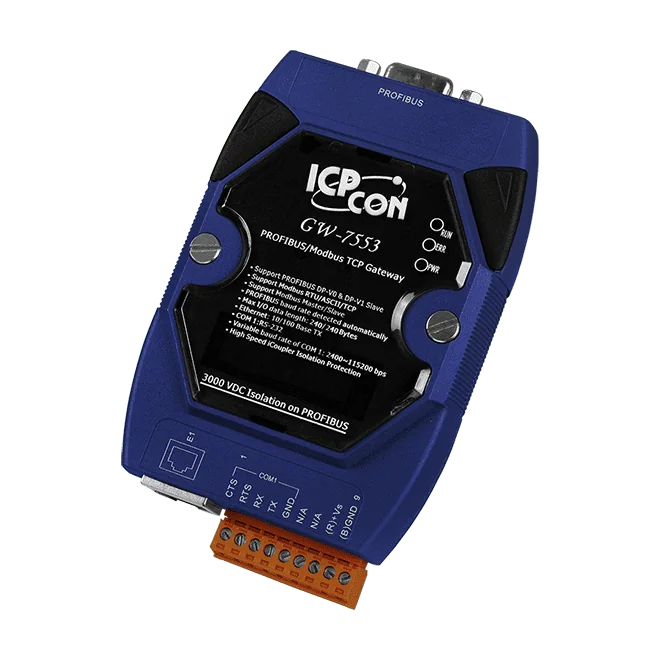

GW-7553-B PROFIBUS DP till Modbus TCP-gateway, plasthölje
PROFIBUS DP-V0/DP-V1-slav till Modbus TCP-gateway i ett plasthölje för DIN-skena, som låter en PROFIBUS-master nå Modbus TCP-enheter utan omprogrammering.
- PROFIBUS DP-V0- och DP-V1-slavgränssnitt med automatisk detektering av överföringshastighet
- Upp till 240 byte ingångsdata och 240 byte utgångsdata
- Modbus Master- eller Slave-läge med stöd för RTU-, ASCII- och TCP-format
- Stationsadress 0 till 126, ställs in med DIP-omkopplare eller EEPROM
- Inbyggd webbserver för konfiguration via webbläsare
- 2500 Vrms nätverksisolering och 3000 VDC isolering på PROFIBUS-sidan
4 080,81 kr per st.
| 1-9 st. | 4 080,81 kr | |
|---|---|---|
| 10-30 st. | 3 959,82 kr | −3 % |
| 31+ st. | 3 882,82 kr | −5 % |
Produktinformation "GW-7553-B PROFIBUS DP till Modbus TCP-gateway, plasthölje"
GW-7553-B kopplar samman ett PROFIBUS DP-nätverk med Modbus TCP-enheter. Den framträder som en DP-V0- och DP-V1-slav mot PROFIBUS-mastern, så att befintliga PROFIBUS-styrsystem kan läsa och skriva data från Modbus TCP-utrustning såsom PLC:er, sensorer och I/O-moduler.
Varje riktning hanterar upp till 240 byte ingångs- och utgångsdata. Modbus-sidan stöder lägena Master och Slave samt formaten RTU, ASCII och TCP. PROFIBUS-överföringshastigheten detekteras automatiskt, och stationsadressen (0 till 126) ställs in antingen med DIP-omkopplare eller lagras i EEPROM.
Enheten har en inbyggd webbserver, så den kan konfigureras från en vanlig webbläsare. En RS-232-port finns för uppdatering av firmware och konfiguration. Den galvaniska isoleringen är klassad för 2500 Vrms på nätverkssidan och 3000 VDC på PROFIBUS-sidan, och modulen är konstruerad för ett driftsområde på -25 ~ +75 ℃.
Användningsområden
- Industriell automation
- Fabriksautomation
- Processautomation
| Product type: | Gateway |
|---|---|
| Protokoll: | Modbus TCP, PROFIBUS DP-V0/DP-V1 |
| Interface: | Ethernet, PROFIBUS, RS-232 |
| Isolation: | 2500 Vrms (network), 3000 VDC (PROFIBUS) |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Watchdog-IC CPU inbyggd |
| LED-indikatorer | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| Ethernet | |
| Portar | 10/100Base-TX Ethernetkontroller (autoförhandling, Auto_MDIX) |
| COM-portar | |
| Portar | RS-232 (för uppdatering av firmware och konfiguration) 5-polig skruvplintsblock (TxD, RxD, RTS, CTS, GND) |
| Baudhastighet | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Paritet | Ingen, jämn, udda |
| Databit | 7, 8 |
| Stoppbit | 1, 2 |
| PROFIBUS | |
| Styrenhet | Profichip VPC3+C |
| Transceiver | ADI ADM2486 |
| Baudhastighet | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för buss-till-logik |
| Protokoll | DP-V0 & DP-V1 |
| Ström | |
| Förbrukning | 2.5 W |
| Mekanisk | |
| Mått (mm) | 72 x 33 x 119 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75℃ |
| Lagringstemperatur | -30 ~ +85 ℃ |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
