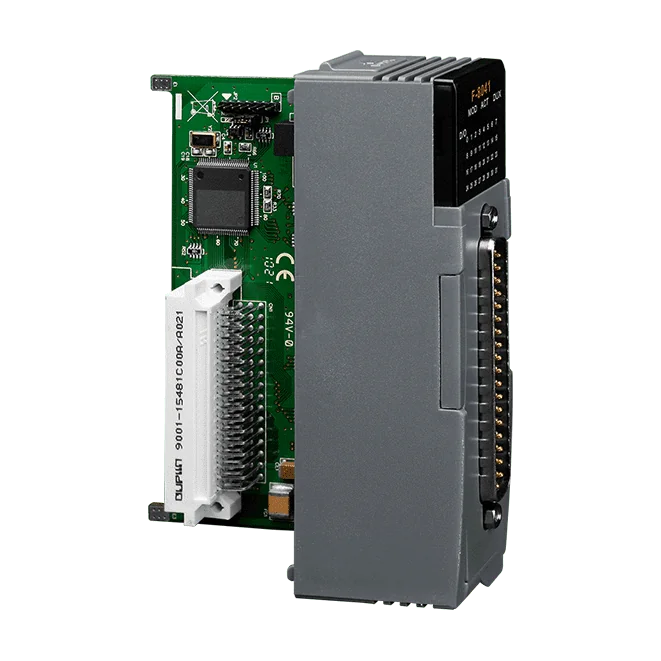

F-8041 32-kanals isolerad NPN sink DO redundant modul
Digital utgångsmodul med 32 NPN sink-kanaler och redundansstöd, upp till 500 mA per kanal och 3000 VDC isolering för fjärr-I/O-system.
- 32 isolerade NPN-utgångskanaler (sink, open-collector)
- Upp till 500 mA per kanal och 4,5 A totalt över alla kanaler
- Redundans med snabb redundant omkopplingstid under 100 us
- 3000 VDC isolering från utgång till bakplan och till skyddsjord
- Säkerhetsinställningar (Preset/Hold) och initiala utgångsvärden vid start
- Lysdiodindikering av status för varje utgångskanal
3 633,72 kr per st.
| 1-9 st. | 3 633,72 kr | |
|---|---|---|
| 10-30 st. | 3 447,09 kr | −5 % |
| 31+ st. | 3 271,44 kr | −10 % |
Produktinformation "F-8041 32-kanals isolerad NPN sink DO redundant modul"
Den F-8041 CR är en digital utgångsmodul med 32 kanaler och NPN-utgångar av sink-typ (open-collector). Varje kanal kan koppla laster på upp till 0,5 A, och modulen kan bära upp till 4,5 A totalt över alla kanaler. En lysdiod på varje kanal visar utgångens status, vilket förenklar idrifttagning och felsökning.
Modulen är konstruerad för redundanta arkitekturer och erbjuder snabb redundant omkoppling med en omkopplingstid under 100 us. Säkerhetsinställningar (Preset/Hold) och initiala utgångsvärden vid start kan ställas in, så att utgångarna kan intaga ett definierat läge när systemet startar eller när kommunikationen bryts.
Isoleringen är specificerad till 3000 VDC mellan utgångarna och bakplanet samt till skyddsjord, samt 3000 VDC isolering inom modulen. Detta skyddar bakplanet, andra moduler och styrenheten om ett fel på fältsidan påför hög spänning eller ström till kanalerna. Modulen är CE-, UKCA-, FCC-, RoHS- och WEEE-certifierad och arbetar mellan -25 °C och +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Digitala utgångar: | 32 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttyp: | Digital utgångsmodul |
| Isolation: | 3000 VDC |
Specifikationer
| Isolation | |
|---|---|
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX och kommunikation (32 som kanal 0~31-status) |
| Digital utgång | |
| Kanaler | 32 (NPN) |
| Typ | Sänk, öppen kollektor |
| Lastström | Enkel kanal: 2 mA till 500 mA Maximum för totala kanaler: 4,5 A |
| Värde vid påslagning | Ja |
| Säkervärde | Ja (Preset/Hold) |
| I/O-expansion | |
| I/O-typ | DN-DO-16DR-A, DN-DO-16DR-B, DN-DIO-M |
| Ström | |
| Förbrukning | 2.1 W vid 24 VDC |
| Mekanisk | |
| Mått (mm) | 30 x 85 x 115 |
| Miljö | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
