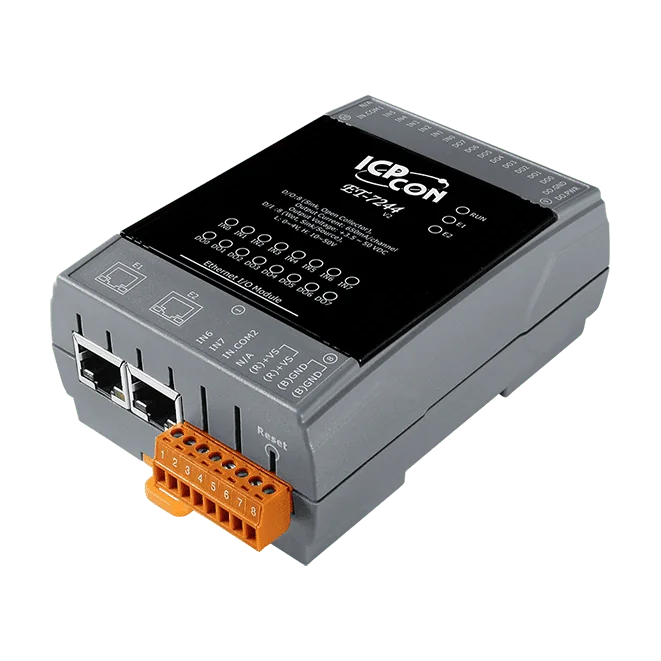

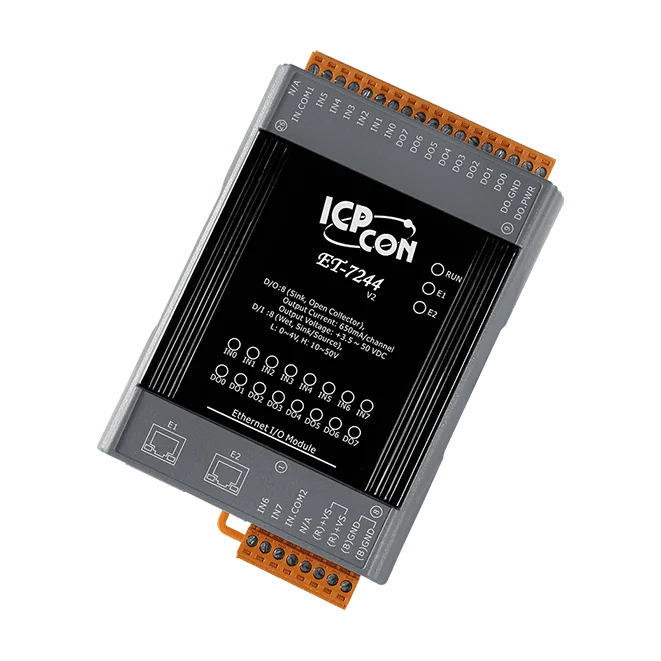

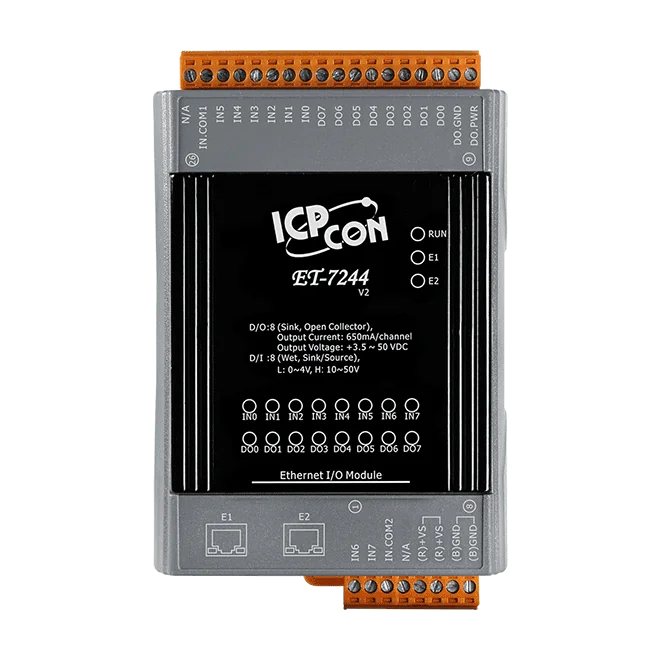

ET-7244 Ethernet I/O-modul, 8-kanaliga DI/DO med 2-portars Ethernet-switch

ET-7044 CR är en Ethernet I/O-modul för DIN-skena som kombinerar åtta digitala ingångar för våtkontakt med åtta digitala utgångar av sink-typ. Varje ingång kan användas som en 32-bitars räknare, vilket passar pulsräkning och händelseloggning i maskiner, fastighetsautomation och testutrustning. Varje utgångskanal kan koppla en last på 300 mA vid 25 °C, så att den kan driva en reläkortsmodul direkt.Modulen kommunicerar via Modbus TCP och Modbus UDP över en 10/100 Base-TX RJ-45-port. En inbyggd webbserver med Web HMI gör det möjligt att konfigurera och övervaka modulen från en webbläsare, och åtkomsten styrs med ID, lösenord och IP-filter. Två programmerbara watchdogs övervakar både modulen och kommunikationslänken, och de digitala utgångarna har programmerbara värden för start och säkert läge för att ge ett definierat beteende vid uppstart eller fel.Den elektriska isoleringen är 1500 VDC för Ethernet-sidan och 2500 VDC för I/O-sidan. De digitala ingångarna och utgångarna är inte isolerade från varandra kanal för kanal. Modulen matas från en plintanslutning på +10 ~ +30 VDC med skydd mot felvänd polaritet, och den fungerar vid -25 ~ +75 °C.AnvändningsområdenFastighetsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

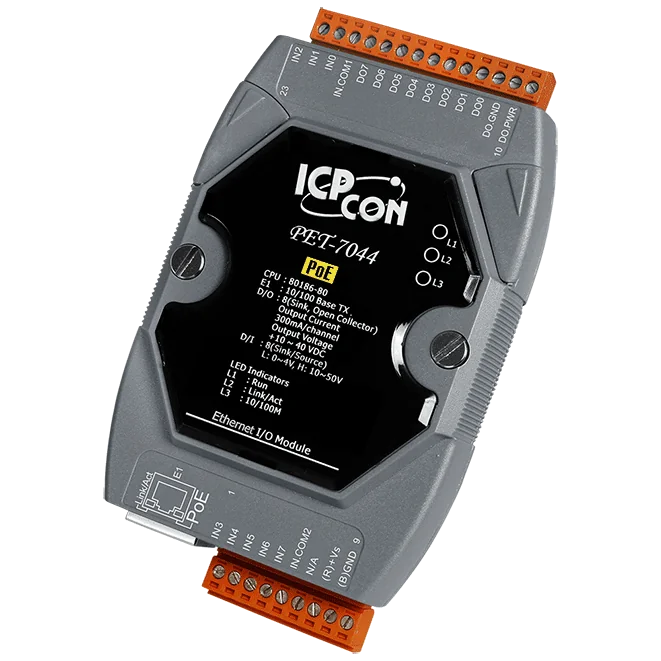

PET-7044 CR är en PoE-driven Ethernet I/O-modul för ingenjörer som behöver åtta digitala ingångar och åtta digitala utgångar i en enda DIN-skenenhet. Ingångarna är av våt kontakt-typ, accepterar +10 ~ +50 VDC som ON-nivå och kan var och en användas som 32-bitars räknare, med maximal räkning på 4 294 967 295 och en frekvens på 500 Hz. Utgångarna är av sink-typ, dimensionerade för 300 mA per kanal vid 25 °C, och både deras värde vid start och deras säkerhetsvärde är programmerbara.Modulen kommunicerar via Modbus TCP och Modbus UDP genom en enda RJ-45-port 10/100 Base-TX och kan drivas från PoE (IEEE 802.3af) eller från en plintanslutning +12 ~ +48 VDC. En inbyggd webbserver och webb-HMI möjliggör konfiguration och övervakning utan dedikerad programvara, och åtkomsten styrs med ID, lösenord och IP-filter. Dubbla watchdogs täcker både modulen och kommunikationen.Isolering tillhandahålls som 2-vägs I/O-isolering med märkspänning 2500 VDC, medan kanalerna inte är isolerade från varandra. Enheten lämpar sig för byggnadsautomation, fabriks- och maskinautomation samt fjärrunderhåll och fjärrdiagnostik. Beställningskoden PET-7044 CR är listad som RoHS.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

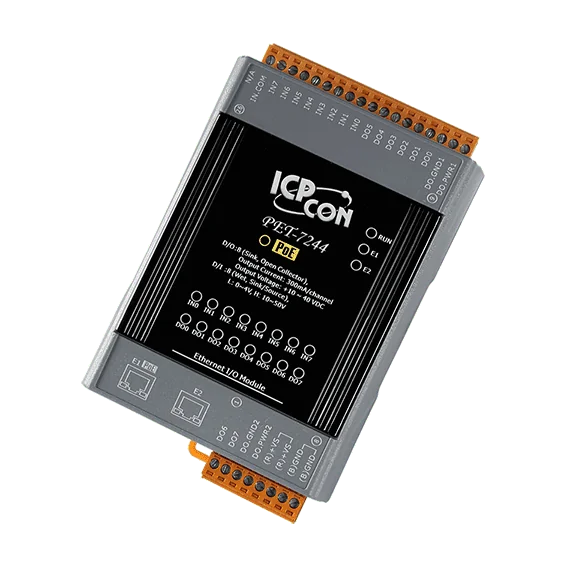

PET-7244 CR är en PoE-driven Ethernet I/O-modul som ger åtta digitala ingångar med våtkontakt och åtta digitala utgångar av sink-typ till ett Modbus TCP- eller Modbus UDP-nätverk. Varje ingång kan dessutom användas som en 32-bitars räknare, med upp till 4 294 967 295 räknevärden vid 100 Hz, vilket passar pulsräkning och summering.En 2-portars 10/100 Base-TX-switch med LAN-bypass gör det möjligt att koppla modulen i serie längs en linje av enheter. Den kan matas antingen via PoE (IEEE 802.3af, Klass 1) eller från en plintanslutning på +12 ~ +48 VDC. Varje utgångskanal klarar 650 mA vid 25 °C och är kortslutningsskyddad, med programmerbara värden vid start och säkervärden så att ett definierat tillstånd kan ställas in för uppstart och för säkerhetsläge.Modulen har en inbyggd webbserver med Web HMI, åtkomstkontroll via ID, lösenord och IP-filter samt en dubbel watchdog. Optisk isolering skyddar I/O:n mot övergående överspänning, men kanalerna är inte isolerade från varandra, vilket bör beaktas vid kabeldragning.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning

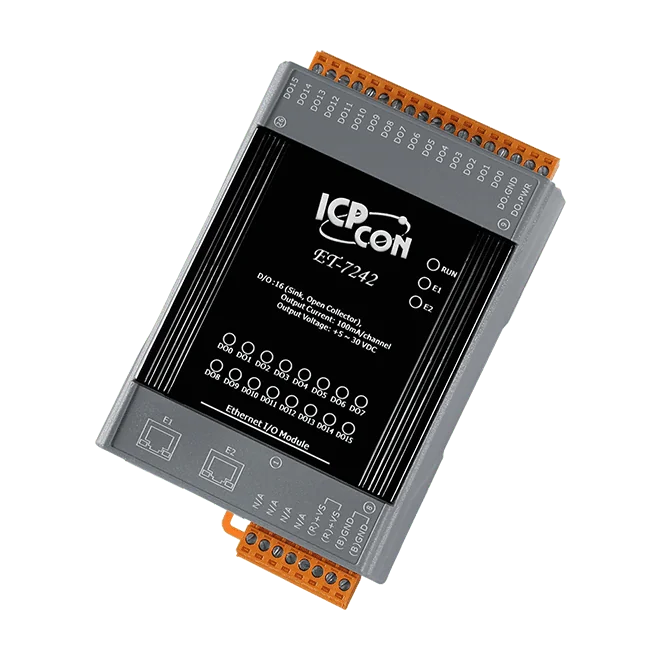

ET-7242 CR är en Ethernet I/O-modul som styr 16 digitala utgångar av sink-typ och rapporterar deras status via Modbus TCP eller Modbus UDP. Den inbyggda webbservern och webb-HMI:n gör att man kan konfigurera och övervaka modulen från en vanlig webbläsare, vilket passar ingenjörer som vill driftsätta och kontrollera I/O utan dedikerad programvara.Den inbyggda 2-portars 10/100 Base-TX-switchen med LAN-bypass gör att modulen kan placeras i en daisy-chain-topologi, vilket förenklar kabeldragningen mellan I/O-punkterna. Varje utgång har ett lastspänningsområde på +3,5 ~ +50 VDC och upp till 650 mA per kanal vid 25 °C, och utgångarna kan direkt driva en reläkortsmodul i RM-serien för att koppla induktiva laster. Startvärden och säkerhetsvärden är programmerbara, så utgångarna kan sättas till ett definierat läge vid uppstart eller vid bortfall av kommunikation.I/O är optiskt isolerad till 3750 VDC för skydd mot transienta överspänningar, medan Ethernet är isolerat till 1500 VDC. Kanalerna är inte isolerade från varandra. Modulen monteras på DIN-skena och är specificerad för ett driftområde på -25 ~ +75 °C.AnvändningsområdenByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnostikTestutrustning
