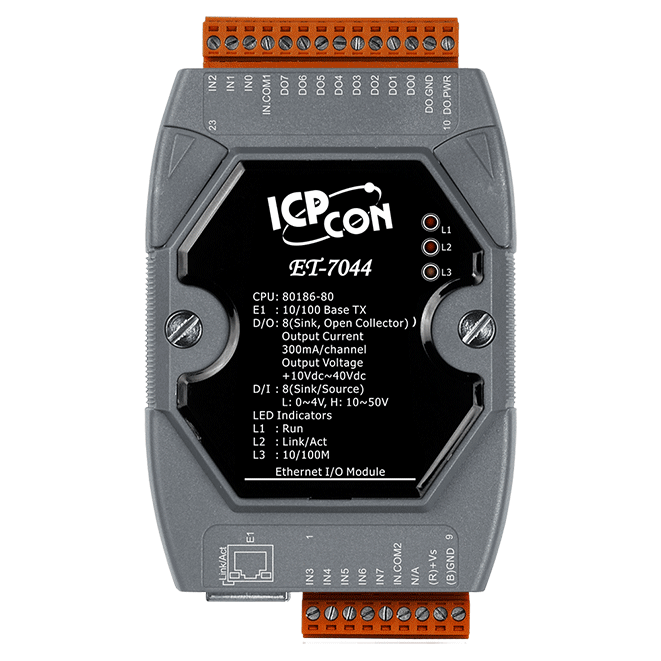

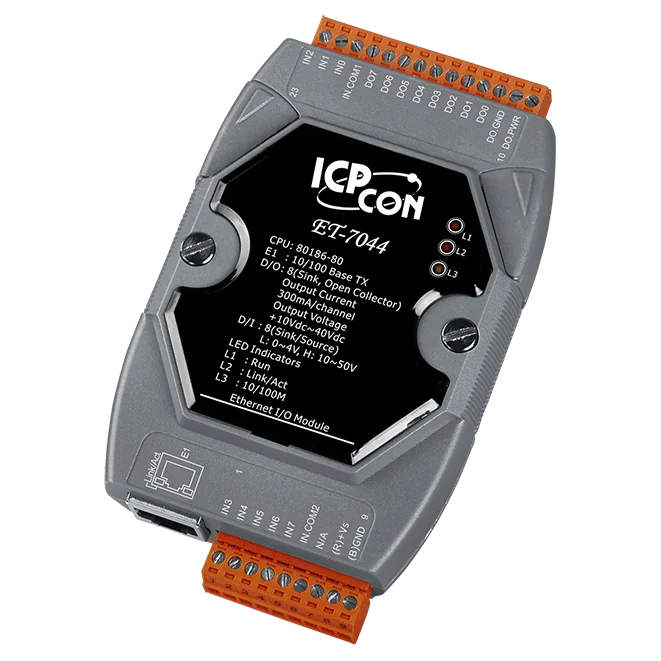

ET-7044 Ethernet I/O-modul, 8 kanaler DI och 8 kanaler DO, Modbus TCP
Ethernet I/O-modul med 8 digitala ingångar för våtkontakt (valbara 32-bitars räknare) och 8 digitala utgångar av sink-typ, med stöd för Modbus TCP och Modbus UDP över en RJ-45-port.
- 8 digitala ingångskanaler för våtkontakt, sink/source, var och en valbar som 32-bitars räknare
- 8 isolerade utgångar av sink-typ (open collector), 300 mA per kanal vid 25 °C
- Programmerbara värden för start och säkert läge för de digitala utgångarna
- Stöd för Modbus TCP och Modbus UDP över 1 x RJ-45, 10/100 Base-TX
- Inbyggd webbserver med Web HMI och åtkomstkontroll med ID, lösenord och IP-filter
- Dubbel programmerbar watchdog (modul och kommunikation)
2 001,14 kr per st.
| 1-9 st. | 2 001,14 kr | |
|---|---|---|
| 10-30 st. | 1 934,80 kr | −3 % |
| 31+ st. | 1 901,63 kr | −5 % |
Produktinformation "ET-7044 Ethernet I/O-modul, 8 kanaler DI och 8 kanaler DO, Modbus TCP"
ET-7044 CR är en Ethernet I/O-modul för DIN-skena som kombinerar åtta digitala ingångar för våtkontakt med åtta digitala utgångar av sink-typ. Varje ingång kan användas som en 32-bitars räknare, vilket passar pulsräkning och händelseloggning i maskiner, fastighetsautomation och testutrustning. Varje utgångskanal kan koppla en last på 300 mA vid 25 °C, så att den kan driva en reläkortsmodul direkt.
Modulen kommunicerar via Modbus TCP och Modbus UDP över en 10/100 Base-TX RJ-45-port. En inbyggd webbserver med Web HMI gör det möjligt att konfigurera och övervaka modulen från en webbläsare, och åtkomsten styrs med ID, lösenord och IP-filter. Två programmerbara watchdogs övervakar både modulen och kommunikationslänken, och de digitala utgångarna har programmerbara värden för start och säkert läge för att ge ett definierat beteende vid uppstart eller fel.
Den elektriska isoleringen är 1500 VDC för Ethernet-sidan och 2500 VDC för I/O-sidan. De digitala ingångarna och utgångarna är inte isolerade från varandra kanal för kanal. Modulen matas från en plintanslutning på +10 ~ +30 VDC med skydd mot felvänd polaritet, och den fungerar vid -25 ~ +75 °C.
Användningsområden
- Fastighetsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital ingång/räknare | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 500 Hz |
| Min. pulsbredd | 1 ms |
| Ingångsimpedans | 10 kΩ |
| Överspänningsskydd | +70 VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +10 ~ +40 VDC |
| Lastström | 300 mA/kanal vid 25 °C Direktdriven effektrelämodul |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2.5 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
