ECAT-M808-8AX EtherCAT MainDevice-kort, PCI Express, 8-axlig rörelsestyrning

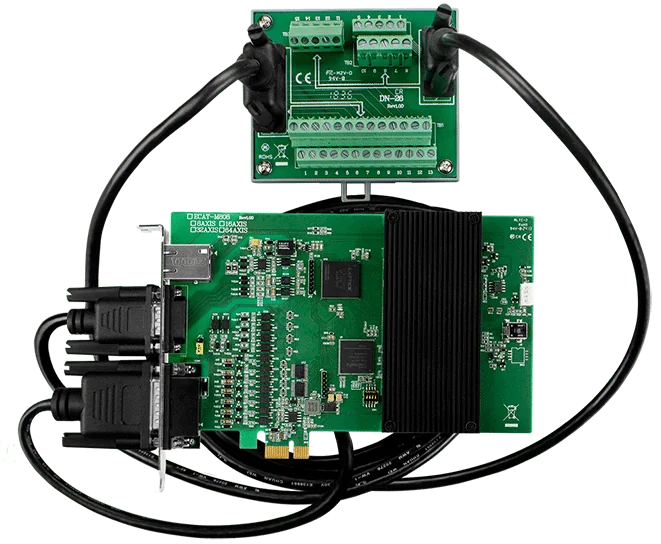

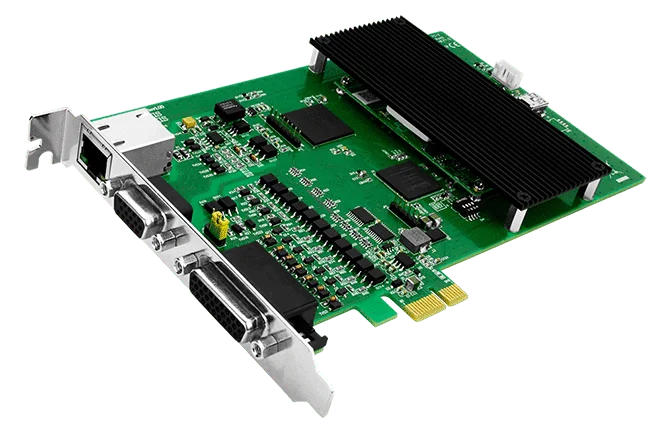

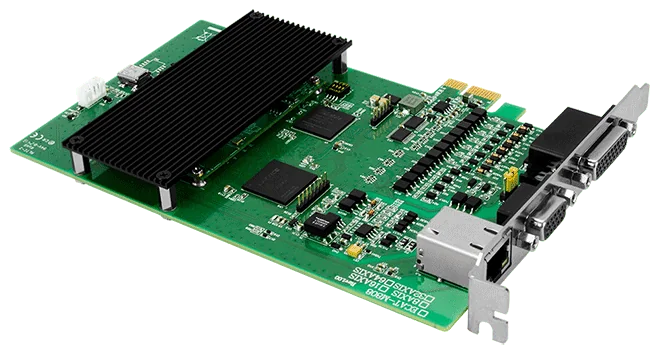

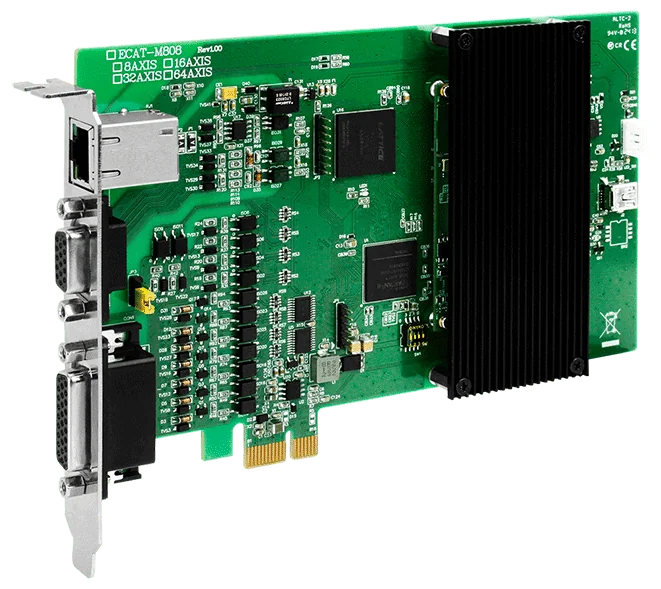

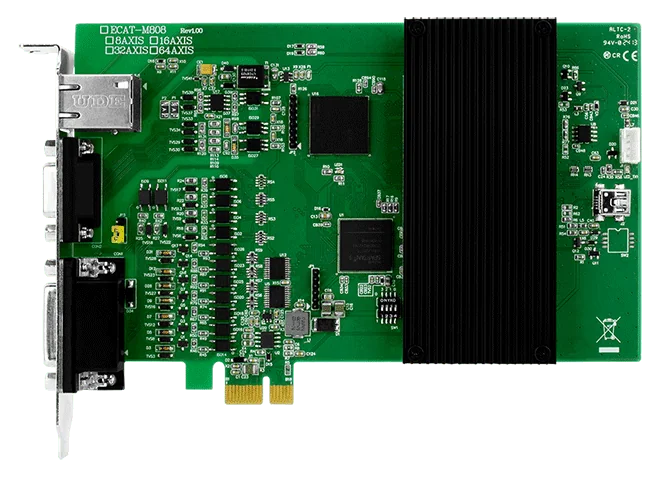

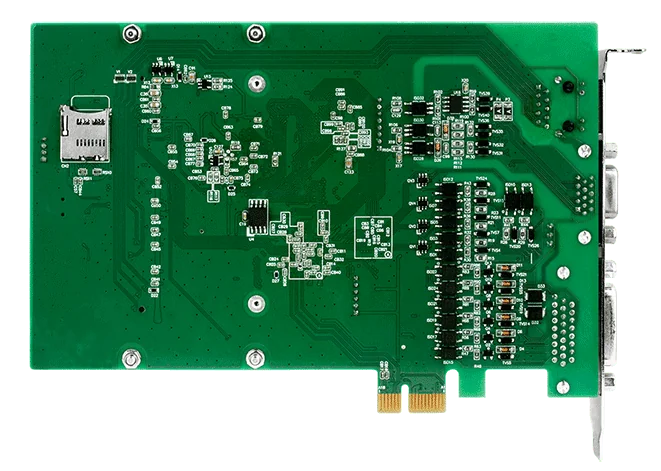

ECAT-M808-8AX/S CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserade rörelse- och I/O-tillämpningar. Det stöder upp till 8 axlar och upp till 512 EtherCAT-slavar, och den inbyggda processorn hanterar rörelse- och I/O-funktionerna för flera axlar, vilket minskar belastningen på värd-datorn.Det inbyggda I/O:t består av 13 digitala ingångar (våt kontakt, sink/source) och 13 open-collector sink-utgångar, samt två encoder-gränssnitt med utgångar för jämförelseutlösning. Synkroniserade rörelselägen, inklusive E-GEAR och E-CAM, virtuella axlar och linjär interpolation över flera axlar finns tillgängliga för samordnad maskinstyrning.Denna variant levereras med en DN-26 och kablar, så den är klar att ansluta vid leverans. En andra processor ger bibehållen EtherCAT-kommunikation, vilket hjälper till att hålla nätverket och processreceptet igång även om operativsystemet eller applikationen kraschar.TillämpningarRörelsestyrningI/O-styrningDatainsamlingssystem

ECAT-M808-16AX CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Kortet hanterar upp till 16 axlar och upp till 512 EtherCAT-slavar, med synkroniserade rörelsefunktioner såsom E-GEAR och E-CAM. Det har en egen CPU som avlastar värd-PC:n från EtherCAT- och rörelsearbetet.Kortet har inbyggt 13 digitala ingångar, 13 digitala utgångar och 2 encodergränssnitt med jämförelseutlösande utgångar, vilket gör att axelstyrning och lokal I/O kan kombineras i en enda PCIe-plats. En andra CPU med EtherCAT-kommunikationens bibehållandeteknik är utformad för att hålla EtherCAT-kommunikationen och processrecept igång om operativsystemet eller applikationen kraschar.Denna beställningskod levereras utan kabel och dotterkort. Välj varianten -16AX CR när du behöver en 16-axlig MainDevice och planerar att skaffa kablage och dotterkort separat, eller välj /S-versionen om du vill ha DN-26- och CA-kablarna inkluderade.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem

ECAT-M808-16AX/S CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Den inbyggda processorn hanterar rörelse för flera axlar och I/O-funktioner direkt på kortet, vilket minskar belastningen på värd-PC:n.Kortet stöder upp till 16 axlar, upp till 512 EtherCAT-noder och EtherCAT-cykeltider ner till 0,5 ms. Rörelsefunktionerna omfattar synkroniserad rörelse med E-GEAR och E-CAM, virtuella axlar och linjär interpolation över flera axlar. En andra processor ger EtherCAT-kommunikationsbevarande, så att bussommunikationen och processrecept kan fortsätta även om operativsystemet eller en applikation kraschar.På kortet finns 13 digitala ingångar, 13 digitala utgångar av typen open-collector och två 32-bitars givargränssnitt med jämförelseutlösande utgångar. Den här versionen levereras med en DN-26 och två kablar. Observera att de grundläggande beställningskoderna exkluderar kabel och dotterkort.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem

ECAT-M808-32AX CR är ett PCI Express EtherCAT MainDevice-kort för ingenjörer som bygger fleraxliga rörelsesystem i en PC. Kortet hanterar upp till 32 axlar med rörelsestyrning via en inbyggd CPU, så mycket av det realtidskritiska arbetet flyttas från värd-PC:n och dess processorbelastning minskar i motsvarande grad.Kortet kombinerar rörelsestyrning med lokal I/O: 13 digitala ingångar, 13 digitala utgångar av typen öppen kollektor och 2 encodergränssnitt med utgång för jämförelsetrigger. Synkroniserad rörelse (E-GEAR, E-CAM), virtuella axlar och fleraxlig linjär interpolation finns tillgängliga, med en EtherCAT-cykeltid på upp till 0,5 ms och stöd för upp till 512 slavar.En andra CPU med teknik för bevarande av EtherCAT-kommunikation är avsedd att hålla EtherCAT-kommunikationen och processreceptet igång även om operativsystemet eller en applikation kraschar. Denna beställningskod levereras utan kabel och dotterkort.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem
