ECAT-M808-32AX PCI Express EtherCAT MainDevice-kort, 32-axlar

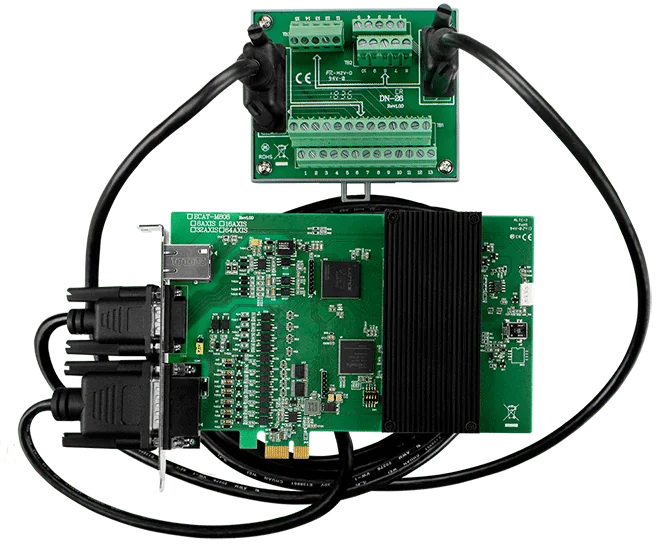

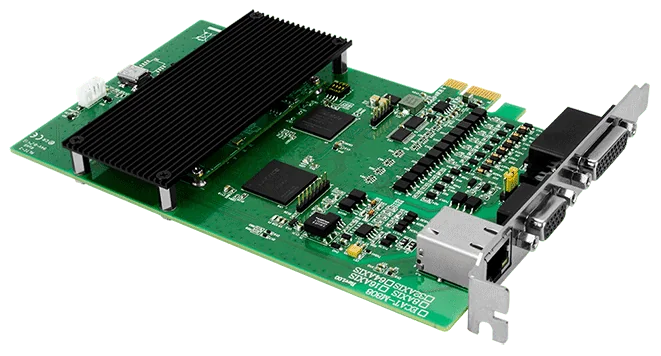

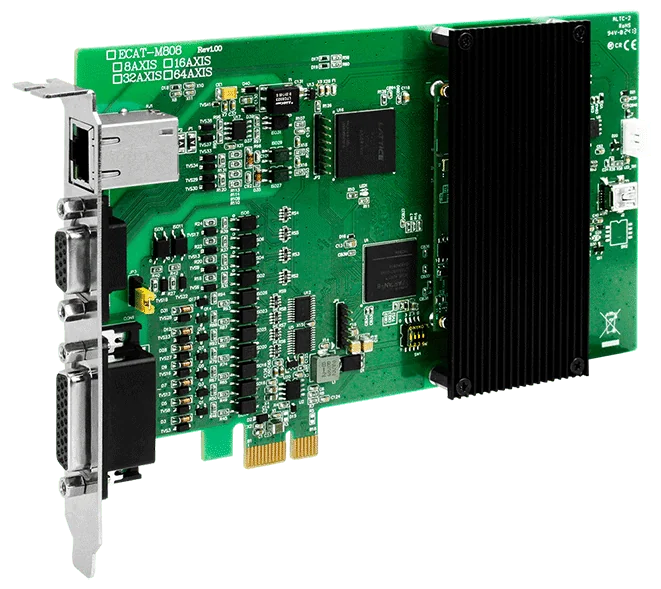

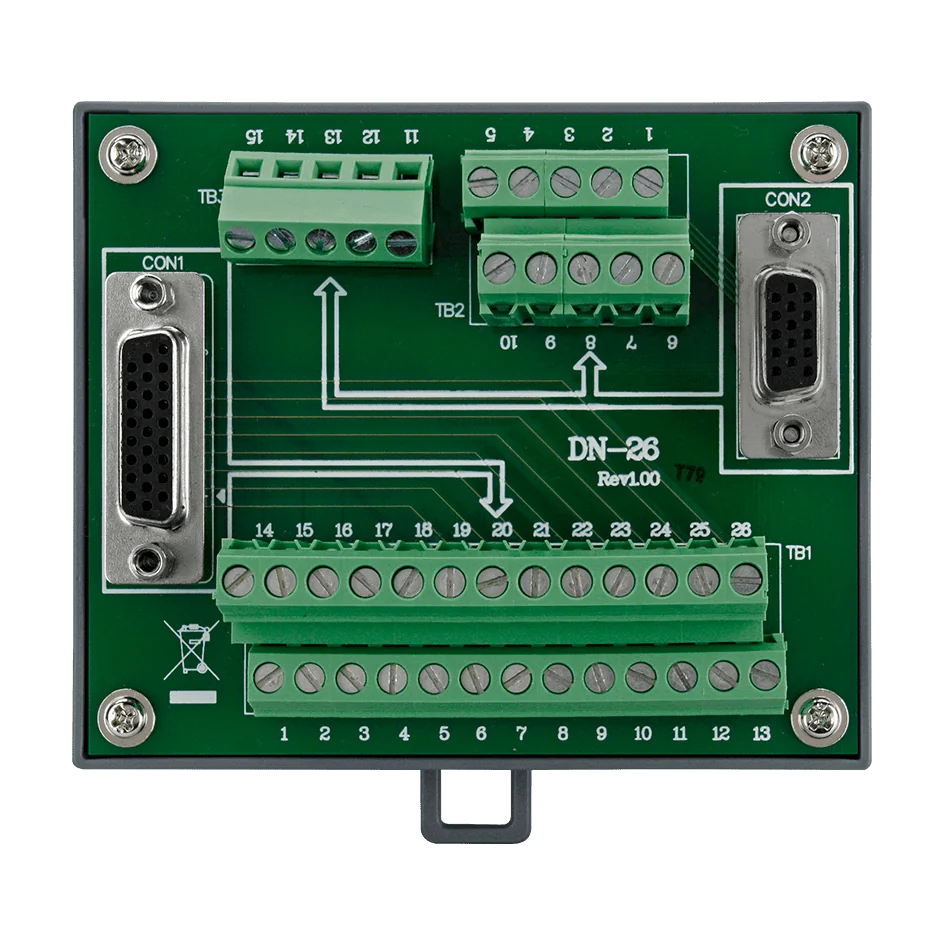

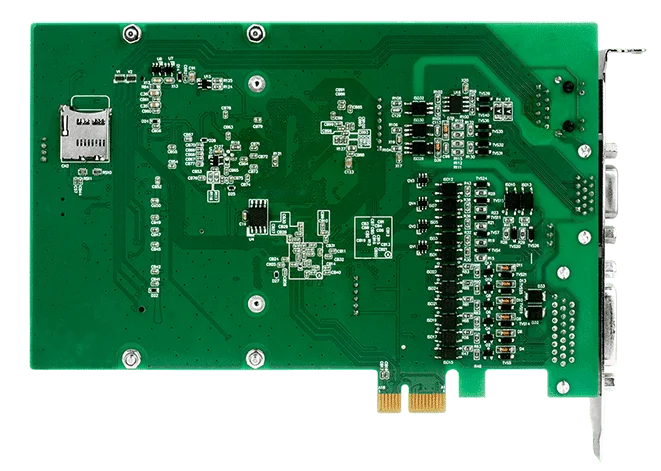

ECAT-M808-32AX/S CR är ett PCI Express-kort som gör en PC till en EtherCAT-huvudenhet för upp till 32 axlar rörelsestyrning. Det inbyggda processorn hanterar bearbetningen av axlar och I/O, vilket minskar belastningen på värd-PC:n. Kortet kan köra EtherCAT-cykler så snabbt som 0,5 ms och hantera upp till 512 slavar i ett enda nätverk.På kortet finns 13 digitala ingångar, 13 digitala utgångar och två encoder-gränssnitt med jämförelseutlösningsutgångar. Rörelsefunktionerna omfattar synkroniserad rörelse med E-GEAR och E-CAM, virtuella axlar och linjär interpolation över flera axlar, vilket gör kortet lämpligt för samordnad maskinrörelse såväl som allmän I/O-styrning.En andra processor ger EtherCAT-kommunikationsbevarande, vilket håller EtherCAT-kommunikationen och processreceptena igång om operativsystemet eller ett program kraschar. Detta passar ingenjörer som bygger rörelse- eller datainsamlingssystem där nätverket måste vara stabilt. /S-varianten levereras med en DN-26 och kablar.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem

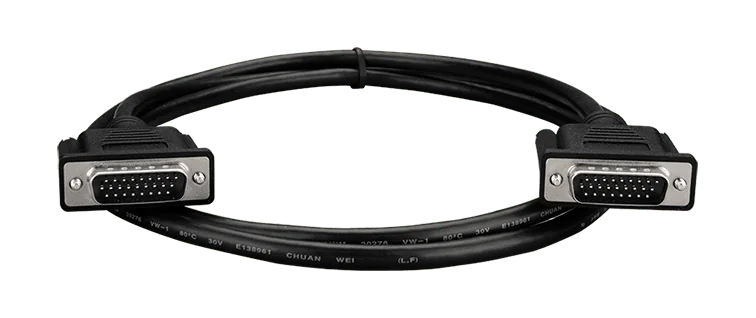

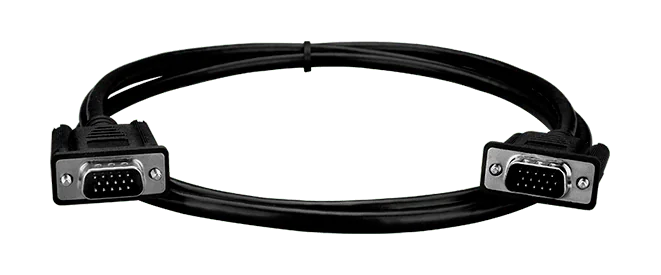

ECAT-M808-16AX CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Kortet hanterar upp till 16 axlar och upp till 512 EtherCAT-slavar, med synkroniserade rörelsefunktioner såsom E-GEAR och E-CAM. Det har en egen CPU som avlastar värd-PC:n från EtherCAT- och rörelsearbetet.Kortet har inbyggt 13 digitala ingångar, 13 digitala utgångar och 2 encodergränssnitt med jämförelseutlösande utgångar, vilket gör att axelstyrning och lokal I/O kan kombineras i en enda PCIe-plats. En andra CPU med EtherCAT-kommunikationens bibehållandeteknik är utformad för att hålla EtherCAT-kommunikationen och processrecept igång om operativsystemet eller applikationen kraschar.Denna beställningskod levereras utan kabel och dotterkort. Välj varianten -16AX CR när du behöver en 16-axlig MainDevice och planerar att skaffa kablage och dotterkort separat, eller välj /S-versionen om du vill ha DN-26- och CA-kablarna inkluderade.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem

ECAT-M808-16AX/S CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Den inbyggda processorn hanterar rörelse för flera axlar och I/O-funktioner direkt på kortet, vilket minskar belastningen på värd-PC:n.Kortet stöder upp till 16 axlar, upp till 512 EtherCAT-noder och EtherCAT-cykeltider ner till 0,5 ms. Rörelsefunktionerna omfattar synkroniserad rörelse med E-GEAR och E-CAM, virtuella axlar och linjär interpolation över flera axlar. En andra processor ger EtherCAT-kommunikationsbevarande, så att bussommunikationen och processrecept kan fortsätta även om operativsystemet eller en applikation kraschar.På kortet finns 13 digitala ingångar, 13 digitala utgångar av typen open-collector och två 32-bitars givargränssnitt med jämförelseutlösande utgångar. Den här versionen levereras med en DN-26 och två kablar. Observera att de grundläggande beställningskoderna exkluderar kabel och dotterkort.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem

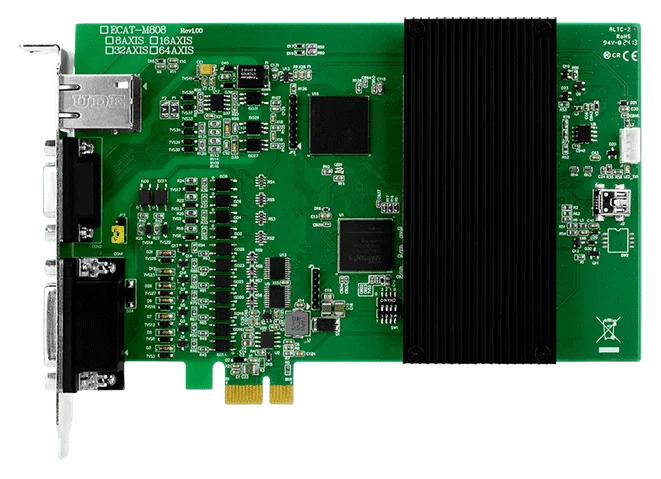

ECAT-M808-64AX CR är ett PCI Express EtherCAT-huvudenhetskort som gör det möjligt för en PC att styra rörelse på flera axlar och I/O över EtherCAT. Det inbyggda processorn hanterar rörelse- och I/O-funktionerna, vilket minskar belastningen på värd-PC:n. Kortet stöder upp till 64 axlar och upp till 512 slavnoder, med en EtherCAT-cykeltid på upp till 0,5 ms.Synkroniserad rörelse finns tillgänglig via funktionerna E-GEAR och E-CAM, tillsammans med virtuella axlar och linjär interpolation över flera axlar. Den inbyggda I/O:n består av 13 digitala ingångar och 13 digitala utgångar samt två 32-bitars encodergränssnitt med utgång för jämförelsetrigger. En andra processor ger bibehållen EtherCAT-kommunikation, så att EtherCAT-länken och processreceptet kan fortsätta köras även om operativsystemet eller ett program kraschar.Denna beställningskod levereras utan kabel och dotterkort, enligt beställningsinformationen. Kortet är CE-, UKCA-, RoHS- och WEEE-märkt och har en driftstemperatur på 0 ~ +60 °C.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem
