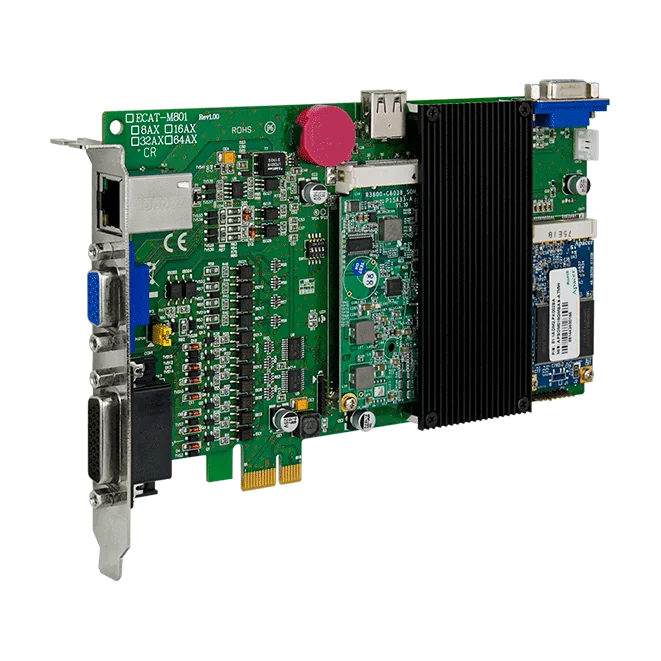

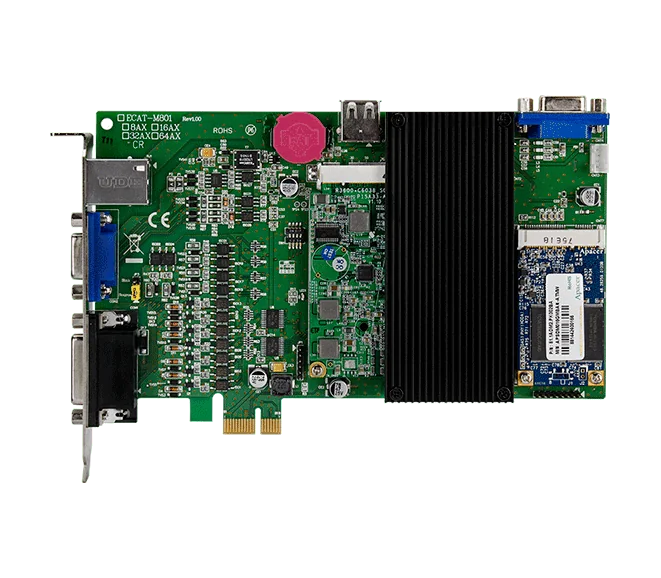

ECAT-M801-32AX PCI Express EtherCAT MainDevice-kort, 32-axlig rörelsestyrning
PCI Express EtherCAT MainDevice-kort för rörelsestyrning med upp till 32 axlar, med 13 digitala ingångar, 13 digitala utgångar och 2 encodergränssnitt. Levereras utan kabel och dotterkort.
- Rörelsestyrning för upp till 32 axlar med inbyggd CPU som avlastar värd-PC:n
- EtherCAT-cykeltid ned till 0,5 ms och stöd för upp till 512 slavar
- Synkroniserad rörelse med E-GEAR och E-CAM, samt virtuella axlar och linjär interpolation över flera axlar
- 13 inbyggda digitala ingångar (sink/source, torrkontakt) och 13 digitala utgångar med öppen kollektor
- 2 encodergränssnitt (32-bitars, 1 MHz) med 2-kanalig utgång för jämförelseutlösning
- Andra CPU med bevarad EtherCAT-kommunikation vid krasch i operativsystem eller program
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produktinformation "ECAT-M801-32AX PCI Express EtherCAT MainDevice-kort, 32-axlig rörelsestyrning"
ECAT-M801-32AX CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Det inbyggda CPU:n hanterar rörelse- och I/O-funktionerna för flera axlar, vilket minskar belastningen på värd-PC:n. Kortet stöder upp till 32 axlar och upp till 512 slavar, vilket gör det lämpligt för större maskinlayouter byggda kring EtherCAT.
Kortet kombinerar synkroniserade rörelsefunktioner som E-GEAR och E-CAM med virtuella axlar och linjär interpolation över flera axlar. Den inbyggda I/O:n består av 13 digitala ingångar och 13 digitala utgångar, samt två encodergränssnitt med utgångar för jämförelseutlösning. En andra CPU stöder bevarad EtherCAT-kommunikation, avsedd att hålla EtherCAT-kommunikationen och processrecept igång om operativsystemet eller ett program kraschar.
Denna beställningskod är 32-axelversionen levererad utan kabel och dotterkort, vilket passar användare som redan har nödvändig kabeldragning eller hellre skaffar den separat. Tillverkaren anger att denna variant håller på att utgå.
Användningsområden
- Rörelsestyrning
- I/O-styrning
- Datainsamlingssystem
| Digitala ingångar: | 13 |
|---|---|
| Digitala utgångar: | 13 |
| Driftstemperatur: | 0 ~ +60 °C |
| Gränssnitt: | PCI Express x1 |
| Portar: | 1 x RJ-45 |
| Produkttyp: | EtherCAT-huvudenhetskort |
| Protokoll: | EtherCAT |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | RJ45 x1 DB-26 (hona) DB-15 (hona) |
| Encoder-ingång | |
| Antal axlar | 2 |
| Typ | Kvadrant, CW/CCW, Puls/Rikt. |
| Upplösning | 32-bitars |
| Svarshastighet | 1 MHz |
| Jämförelseutlösningsutgång | 2-ch |
| Digital ingång | |
| Kanaler | 13 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +19 V ~ + 24 V |
| Spänningsnivå för FRÅN | +11 V max. |
| Isolation | 3000 VDC |
| Digital utgång | |
| Kanaler | 13 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +24 V |
| Lastström | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-buss | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Portar | 1 x RJ-45 |
| Antal axlar | ECAT-M801-8AX max. 8 ECAT-M801-16AX max. 16 ECAT-M801-32AX max. 32 ECAT-M801-8AX/S max. 8 ECAT-M801-16AX/S max. 16 ECAT-M801-32AX/S max. 32 |
| Antal noder | Max. 512 |
| Dataöverföringsmedium | Ethernet-kabel (min. CAT 5e), skärmad |
| Mekanisk | |
| Mått (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 0 ~ 90 % RF, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
HD DB15 hane till hane-kabel, 1,5 m, 180°.
HD DB26 hane till hane-kabel, 1,5 m, 180°.
Den DN-26 CR är ett DIN-skenmonterat I/O-plintkort som omvandlar en HD D-Sub 26-honkontakt och en HD D-Sub 15-honkontakt till skruvplintar. Varje kontaktstift förs direkt vidare till en egen plint, så att fältkablaget kan göras utan att man behöver arbeta direkt på kontaktstiften.Kortet är listat som plintkort för ECAT-M801 och ingår i gruppen dotterkort för rörelsestyrning. Det är avsett för ingenjörer som vill ha en tydlig och lättservicead kopplingspunkt mellan fältenheter och styrsidan i en HD D-Sub-installation.Mått är 103 mm x 86 mm. Märkdriftstemperaturen är -20 ~ +75 °C, lagringstemperaturen är -30 ~ +85 °C och fukttåligheten är 10 ~ 90 % RH, icke-kondenserande. Produkten är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenPlintkort för I/O-kablage till ECAT-M801Fältkablage av HD D-Sub 26- och HD D-Sub 15-I/O-anslutningar i styrskåp
Liknande produkter

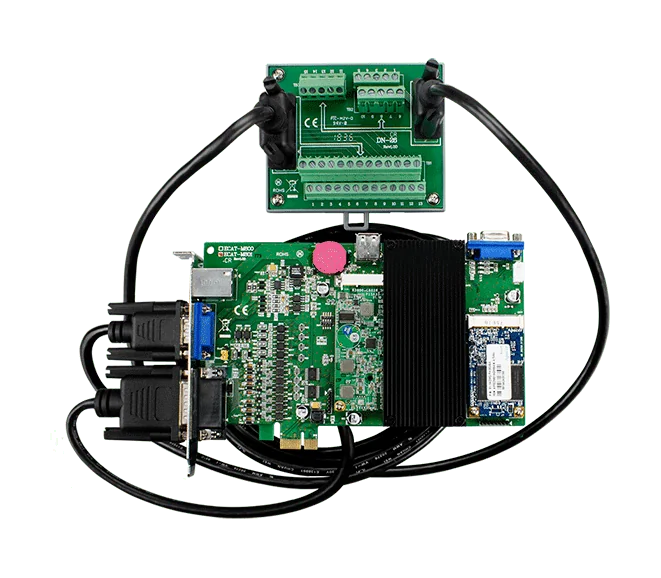

ECAT-M801-32AX/S CR är ett PCI Express-kort med EtherCAT MainDevice för PC-baserad styrning av flera axlar och I/O. Det inbyggda CPU:t hanterar axel- och I/O-funktionerna, vilket minskar belastningen på värd-PC:n. Kortet stöder upp till 32 axlar och upp till 512 EtherCAT-noder, med en EtherCAT-cykeltid på upp till 0,5 ms.Rörelsefunktionerna omfattar synkroniserad rörelse (E-GEAR, E-CAM), virtuella axlar och linjär interpolation för flera axlar. Kortet har 13 digitala ingångar, 13 digitala utgångar och två 32-bitars encoder-gränssnitt med utgång för jämförelseutlösning, så att encoder-återkoppling och digital I/O kan hanteras på samma kort.Denna variant levereras med en DN-26 och kabeltillbehör. En andra CPU stödjer EtherCAT-kommunikationsbevarande, som är avsedd att hålla EtherCAT-kommunikationen och processrecept igång även om operativsystemet eller en applikation kraschar.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem
ECAT-M801-16AX CR är ett PCI Express-kort för EtherCAT MainDevice som ger en dator direkt styrning av upp till 16 rörelseaxlar via EtherCAT. Den inbyggda processorn hanterar bearbetningen av axlar och I/O, vilket minskar belastningen på värddatorn och ger deterministisk timing för rörelsetillämpningar.Kortet kombinerar EtherCAT-rörelsestyrning med 13 digitala ingångar, 13 digitala utgångar och två encoder-gränssnitt på ett enda kort. Synkroniserade rörelsefunktioner såsom E-GEAR och E-CAM, virtuella axlar och linjär interpolation över flera axlar stöds, med EtherCAT-cykeltider ner till 0,5 ms och upp till 512 noder i nätverket.En andra processor ger EtherCAT-kommunikationsbevarande, så att nätverksanslutningen och processreceptet bibehålls även om operativsystemet eller en applikation kraschar. Denna beställningskod levereras utan kabel och dotterkort.TillämpningarRörelsestyrningI/O-styrningDatainsamlingssystem
ECAT-M801-16AX/S CR är ett PCI Express-kort för EtherCAT-huvudenhet, avsett för PC-baserad rörelse- och I/O-styrning. Kortet stöder upp till 16 axlar och upp till 512 EtherCAT-noder. Den inbyggda processorn hanterar rörelse- och I/O-funktionerna för flera axlar, vilket minskar belastningen på värd-PC:n.Kortet ger synkroniserad rörelse (E-GEAR och E-CAM), virtuella axlar och linjär interpolation över flera axlar, med en EtherCAT-cykeltid på upp till 0,5 ms. På kortet finns 13 digitala ingångar, 13 digitala utgångar och 2 encodergränssnitt med utgångar för jämförelseutlösning, så att vanliga maskinsignaler och återkoppling kan kopplas direkt till kortet.Varianten /S levereras med en DN-26, en CA-1515M och en CA-2615M, så att den är klar att ansluta vid leverans. Den andra processorn stöder bevarande av EtherCAT-kommunikation, vilket är avsett att hålla EtherCAT-kommunikationen och processreceptern igång om operativsystemet eller en applikation kraschar.AnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem

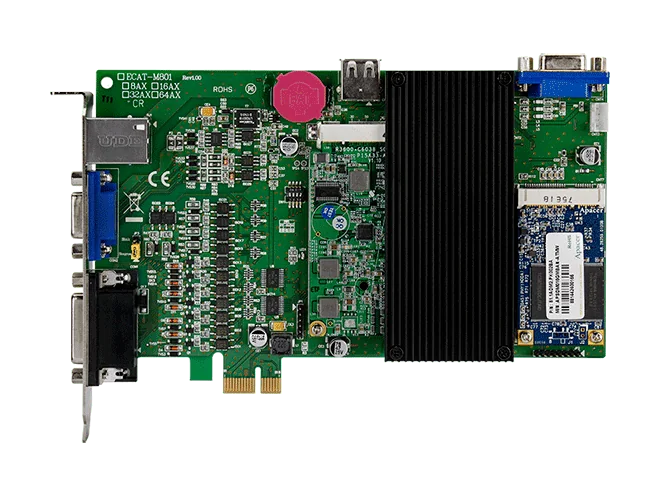

ECAT-M801-8AX CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Det inbyggda CPU:t hanterar rörelsefunktioner för flera axlar samt I/O-funktioner, vilket minskar belastningen på värd-PC:n. Kortet stöder upp till 8 axlar, upp till 512 slavar och EtherCAT-cykeltider ner till 0,5 ms.Rörelsefunktionerna omfattar synkroniserad rörelse (E-GEAR och E-CAM), virtuella axlar och linjär interpolation för flera axlar. På kortet finns 13 digitala ingångar, 13 digitala utgångar och två 32-bitars encodergränssnitt med utgångar för jämförelsetrigger. En andra CPU stödjer EtherCAT-kommunikationsretention, vilket enligt källan innebär att EtherCAT-kommunikationen och processrecept fortsätter att köras även om operativsystemet eller ett program kraschar.Denna beställningskod levereras utan kabel och dotterkort. /S-varianterna, till exempel ECAT-M801-8AX/S CR, inkluderar en DN-26, en CA-1515M och en CA-2615M.Rörelsestyrning för upp till 8 axlar på ett PCI Express x1-kortEtherCAT-cykeltid upp till 0,5 ms och upp till 512 slavarSynkroniserad rörelse med E-GEAR, E-CAM, virtuella axlar och linjär interpolation13 DI (sink/source) och 13 DO (öppen kollektor, sink)Två encodergränssnitt, 32-bitars, upp till 1 MHz, med utgång för jämförelsetriggerAndra CPU för EtherCAT-kommunikationsretentionAnvändningsområdenRörelsestyrningI/O-styrningDatainsamlingssystem
