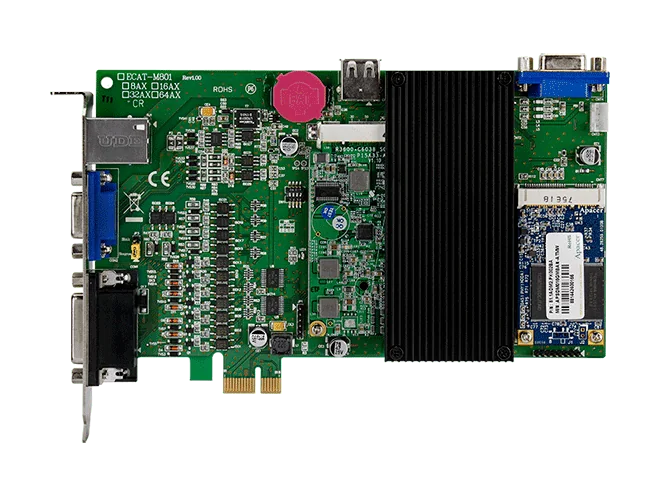

ECAT-M801-16AX/S CR PCI Express EtherCAT-huvudenhet, 16-axlig rörelsestyrning
16-axligt PCI Express EtherCAT-huvudenhetskort med 13 digitala ingångar, 13 digitala utgångar och 2 encoderingångar för rörelse- och I/O-styrning i en PC. Inkluderar DN-26 och kablar.
- Rörelsestyrning för upp till 16 axlar med synkroniserad rörelse (E-GEAR, E-CAM), virtuella axlar och linjär interpolation över flera axlar
- EtherCAT-cykeltid på upp till 0,5 ms och stöd för upp till 512 slavar
- 13 digitala ingångar (sink/source, ON-nivå 19 V till 24 V) och 13 digitala utgångar (öppen kollektor, 100 mA/kanal)
- 2 encoderingångar (32-bit, kvadratur, CW/CCW och puls/riktning) vid 1 MHz med 2-kanalig utgång för jämförelseutlösning
- Andra processor med teknik för bevarande av EtherCAT-kommunikation
- Inkluderar DN-26, CA-1515M och CA-2615M kablar
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "ECAT-M801-16AX/S CR PCI Express EtherCAT-huvudenhet, 16-axlig rörelsestyrning"
ECAT-M801-16AX/S CR är ett PCI Express-kort för EtherCAT-huvudenhet, avsett för PC-baserad rörelse- och I/O-styrning. Kortet stöder upp till 16 axlar och upp till 512 EtherCAT-noder. Den inbyggda processorn hanterar rörelse- och I/O-funktionerna för flera axlar, vilket minskar belastningen på värd-PC:n.
Kortet ger synkroniserad rörelse (E-GEAR och E-CAM), virtuella axlar och linjär interpolation över flera axlar, med en EtherCAT-cykeltid på upp till 0,5 ms. På kortet finns 13 digitala ingångar, 13 digitala utgångar och 2 encodergränssnitt med utgångar för jämförelseutlösning, så att vanliga maskinsignaler och återkoppling kan kopplas direkt till kortet.
Varianten /S levereras med en DN-26, en CA-1515M och en CA-2615M, så att den är klar att ansluta vid leverans. Den andra processorn stöder bevarande av EtherCAT-kommunikation, vilket är avsett att hålla EtherCAT-kommunikationen och processreceptern igång om operativsystemet eller en applikation kraschar.
Användningsområden
- Rörelsestyrning
- I/O-styrning
- Datainsamlingssystem
| Portar: | 1 x RJ-45 |
|---|---|
| Product type: | Motion control board |
| Protokoll: | EtherCAT |
| Interface: | PCI Express x1 |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Isolation: | 3000 VDC |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | RJ45 x1 DB-26 (hona) DB-15 (hona) |
| Encoder-ingång | |
| Antal axlar | 2 |
| Typ | Kvadrant, CW/CCW, Puls/Rikt. |
| Upplösning | 32-bitars |
| Svarshastighet | 1 MHz |
| Jämförelseutlösningsutgång | 2-ch |
| Digital ingång | |
| Kanaler | 13 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +19 V ~ + 24 V |
| Spänningsnivå för FRÅN | +11 V max. |
| Isolation | 3000 VDC |
| Digital utgång | |
| Kanaler | 13 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +24 V |
| Lastström | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-buss | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Portar | 1 x RJ-45 |
| Antal axlar | ECAT-M801-8AX max. 8 ECAT-M801-16AX max. 16 ECAT-M801-32AX max. 32 ECAT-M801-8AX/S max. 8 ECAT-M801-16AX/S max. 16 ECAT-M801-32AX/S max. 32 |
| Antal noder | Max. 512 |
| Dataöverföringsmedium | Ethernet-kabel (min. CAT 5e), skärmad |
| Mekanisk | |
| Mått (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 0 ~ 90 % RF, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
