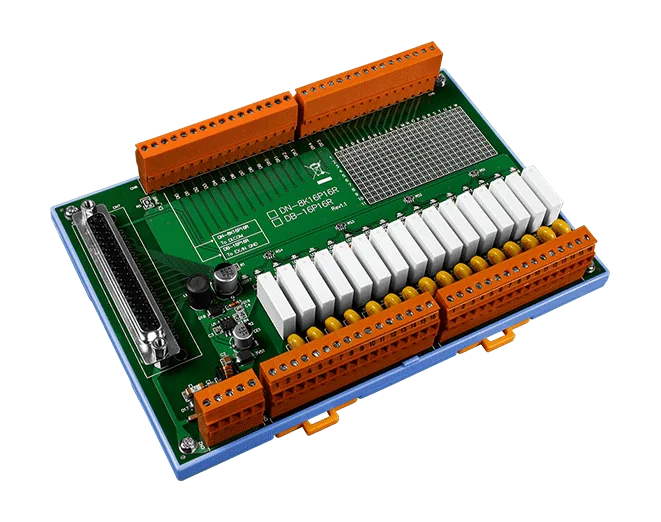

DN-8K16P16R DIN-skenterminalkort, 16-kanals digital ingång och 16-kanals reläutgång
DIN-skenterminalkort med 16 digitala ingångar och 16 reläutgångar av typ Form A, anslutet via 37-polig D-sub till I-8042W eller I-87042W. Inkluderar en CA-3705A-kabel.
- Ansluts till I-8042W eller I-87042W via 37-polig D-sub-kontakt
- 16 digitala ingångskanaler på stift-till-stift-plintar
- 16 signalreläer av typ Form A märkta för 3 A @ 250 VAC
- 16 lysdioder visar status för individuella reläer
- Skruvplintar för fältinkoppling
- Matningsspänning +12 ~ 30 VDC, max. förbrukning 3,75 W
2 470,05 kr per st.
| 1-9 st. | 2 470,05 kr | |
|---|---|---|
| 10-30 st. | 2 349,29 kr | −5 % |
| 31+ st. | 2 228,53 kr | −10 % |
Produktinformation "DN-8K16P16R DIN-skenterminalkort, 16-kanals digital ingång och 16-kanals reläutgång"
DN-8K16P16R är ett skruvplintkort som ger fältinkopplingar tillgång till 16 digitala ingångskanaler och 16 signalreläer av typ Form A. En 37-polig D-sub-kontakt kopplar kortet direkt till I-8042W eller I-87042W, så kortet kan monteras utan specialkablage mellan modulen och fältenheterna.
Varje relä har en lysdiod som visar dess individuella status, vilket underlättar driftsättning och felsökning vid skåpet. Reläerna är märkta för 3 A @ 250 VAC, med en påslagningstid på 10 ms och en frånslagningstid på 5 ms för Form A-kontakter.
- Lämplig för montering på DIN-skena i industriella styrskåp.
- Driftstemperaturområde på -25 ~ 75°C, med en matningsspänning på +12 ~ 30 VDC.
Användningsområden
- Fältinkopplingsgränssnitt för I-8042W- och I-87042W-moduler
- Kopplings- och övervakningsfunktioner för digitala ingångar och reläutgångar i industriella styrskåp
| Digitala ingångar: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ 75°C |
| Gränssnitt: | 37-pin D-sub |
| Montering: | DIN-skena |
| Produkttyp: | Plintkort |
| Reläutgångar: | 16 |
| Strömingång: | +12 ~ 30 VDC |
Specifikationer
| Digital ingång | |
|---|---|
| Kanaler | 16 |
| Typ | Stift-till-stift-anslutningar |
| Reläutgång | |
| Kanaler | 16 |
| Kontaktbelastning | Form A: 3 A @ 250 VAC |
| Driftstid | Form A: 10 ms |
| Frigöringstid | Form A: 5 ms |
| Mekanisk livslängd | SPST: 10 000 000 ops. |
| Ström | |
| Ingångsområde | +12 ~ 30 VDC |
| Förbrukning | 3,75 W max. |
| Mekanisk | |
| Mått (mm) | 118 x 174 (W x L) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ 75°C |
| Lagringstemperatur | -30 ~ +85℃ |
| Luftfuktighet | 10 % ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
