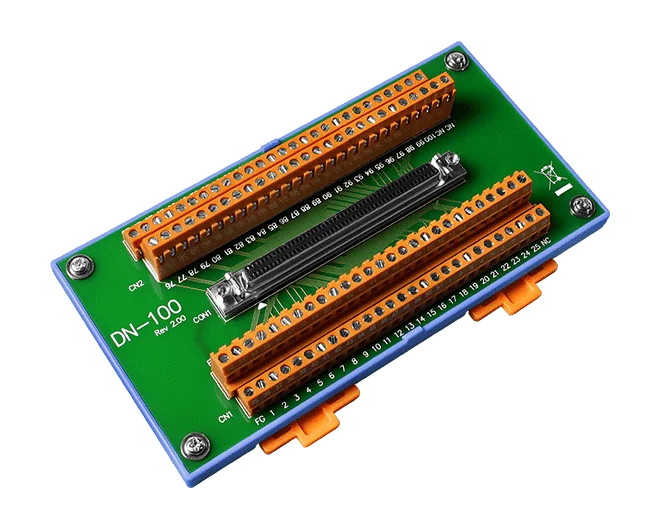

DN-100 100-pin SCSI II Honkontakt terminalkort, 3,81 mm stigning
DN-100 CR är ett DIN-skenmonterat terminalkort som bryter ut en 100-polig SCSI II-honkontakt till polkopplade skruvplintar för I/O-fältkoppling.
- En 100-polig SCSI II-honkontakt
- Polkopplade skruvplintar för I/O-anslutning
- Skruvplintar för fältkoppling
- Plintstigning på 3,81 mm (0,150 tum)
- DIN-skenmontering, 148 mm x 76 mm
- Driftstemperatur 0 ~ 60 °C
1 132,95 kr per st.
| 1-9 st. | 1 132,95 kr | |
|---|---|---|
| 10-30 st. | 1 077,95 kr | −5 % |
| 31+ st. | 1 022,95 kr | −10 % |
Produktinformation "DN-100 100-pin SCSI II Honkontakt terminalkort, 3,81 mm stigning"
The DN-100 CR ger ett praktiskt kopplingsgränssnitt för fältanslutningar av I/O. En enda 100-polig SCSI II-honkontakt för över signalerna till en polkopplad skruvplint, så att signalerna kan anslutas till skruvplintar i stället för att kopplas direkt till kontakten.
Plintarna har ett avstånd på 3,81 mm (0,150 tum), och kortet är avsett för montering på DIN-skena med en yta på 148 mm x 76 mm. Det är specificerat för ett driftområde på 0 ~ 60 °C och ett förvaringsområde på -20 ~ 70 °C, med en luftfuktighet på 5 % ~ 90 % RH, icke kondenserande.
Välj DN-100 CR när du behöver en kompakt, skåpvänlig anslutningspunkt för en 100-polig SCSI II-anslutning. Enligt tillverkarens uppgifter är kortet CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.
Användningsområden
- Fältkoppling för I/O på 100-polig SCSI II dotterkort för datainsamling
| Driftstemperatur: | 0 ~ 60 °C |
|---|---|
| Gränssnitt: | 100-stift SCSI II |
| Montering: | DIN-skena |
| Produkttyp: | Plintkort |
Specifikationer
| Mekanisk | |
|---|---|
| Mått (mm) | 148 mm x 76 mm |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % ~ 90 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Logga in
Liknande produkter

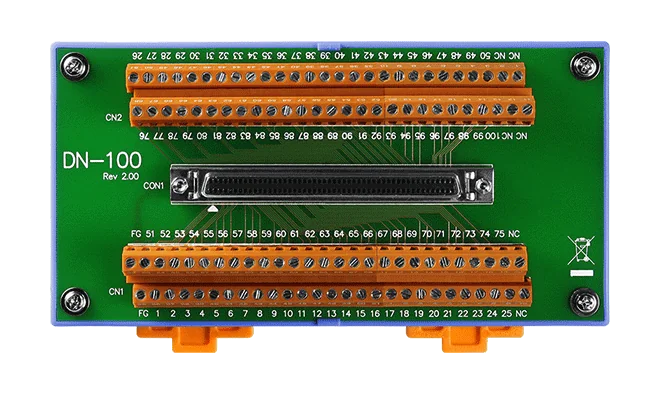

Den DN-100-CA CR är en DIN-skensmonterad kopplingsplint som ger en 100-stifts SCSI II-honkontakt ett stift-till-stift-gränssnitt med skruvplintar för I/O-kablage. Det gör att fältkablage kan anslutas till ett rent och lättåtkomligt plintblock i stället för direkt på datainsamlingshårdvaran.Denna beställningskod inkluderar kabeln CA-SCSI100-15 SCSI-II 100-stift, 1,5 m lång, så att kopplingsplinten kan anslutas direkt. Den finns i sortimentet för tillbehör till DAQ-dotterkort och är ett relaterat alternativ till DN-100 i samma serie.Kopplingsplinten mäter 148 mm x 76 mm och är specificerad för en driftstemperatur på 0 ~ 60°C, en lagringstemperatur på -20 ~ 70°C och en luftfuktighet på 5% ~ 90% RF, icke-kondenserande. Den är RoHS- och WEEE-certifierad.AnvändningsområdenAnslutning av fältkablage för DAQ-dotterkortssystemOrdning av I/O-anslutningar på DIN-skensmonterade paneler

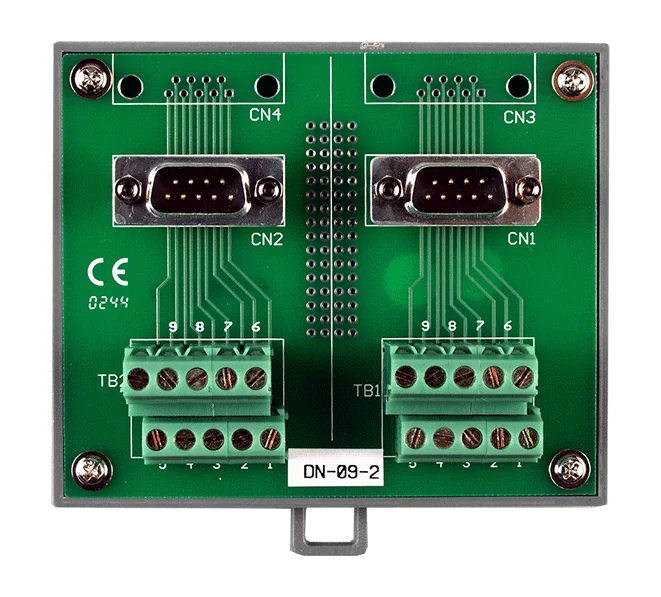

DN-09-2 CR är ett DIN-skenmonterat brytkort som ger två 9-poliga D-sub-hankontakter ett stiftfört skruvplintgränssnitt, så att fältkablage kan anslutas utan att arbeta direkt på kontaktstiften. Plintstigningen är 5,08 mm.Beställningen innehåller två CA-0915 DB9-hane till DB9-hona-kablar för RS-232 (stift 1 till stift 9, 1,5 m), vilket gör att kortet kan anslutas direkt till en kompatibel DB9-port.Kortet mäter 103 mm x 86 mm och är specificerat för drift vid 0 ~ 60°C och förvaring vid -20 ~ 70°C, 5% ~ 90% RF, icke-kondenserande. Enligt källdata är det CE-, UKCA-, FCC-, RoHS- och WEEE-märkt.AnvändningsområdenAnslutning av DB9-signaler på ett DIN-skenmonterat skruvplintskortAnslutning av DB9-kablage till fältkablage

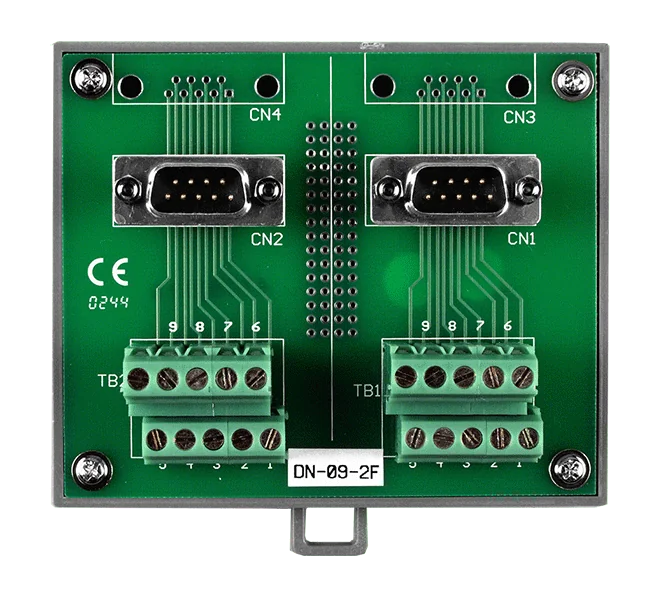

DN-09-2F CR är ett DIN-skenmonterat brytkort som för ut signalerna från två 9-poliga D-sub-kontakter med hankontakt till skruvplintar, så att fältkablage kan anslutas utan specialkablar. Varje DB9-stift är direkt kopplat till sin motsvarande skruvplint.Beställningskoden inkluderar två kablar CA-0910F, vardera en 1 m DB9 honkontakt till DB9 honkontakt-kabel kopplad för RS-232 (Pin1-Pin9), vilket gör det möjligt att ansluta kortet direkt till en kompatibel DB9-port. Kortet mäter 103 mm x 86 mm och monteras på DIN-skena med 5,08 mm plintdelning.Märkt för en driftstemperatur på 0 ~ 60°C och en lagringstemperatur på -20 ~ 70°C, vid 5% ~ 90% RH utan kondensation. Certifierat CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenBrytning av D-sub I/O till skruvplintar på DIN-skena

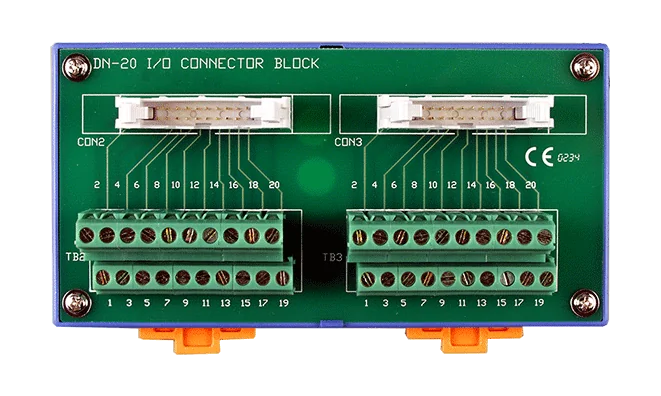

DN-20 CR är ett DIN-skenmonterat I/O-anslutningsblock som bryter ut två 20-stifts stiftlister till stift-till-stift skruvplintar, vilket ger ingenjörer ett praktiskt sätt att ansluta fältsignaler i en styrskåp i stället för att direkt terminera flatkablar.Varje 20-stifts stiftlist är kopplad till sin egen uppsättning skruvplintar med 5,08 mm stigning, så att kopplingarna kan kontrolleras och servas utan att kabelanslutningarna rubbas. Kortet levereras med två CA-2010 flatkablar, vardera 20-stifts och 1 m lång, för anslutning till stiftlistsidan.Kortet är specificerat för drift vid 0 ~ 60°C och har märkningarna CE, UKCA, FCC, RoHS och WEEE. Totalmåtten är 147 mm x 75 mm.AnvändningsområdenFältkoppling för I/O-anslutningar via 20-stifts stiftlistInstallation i styrskåp på DIN-skena
