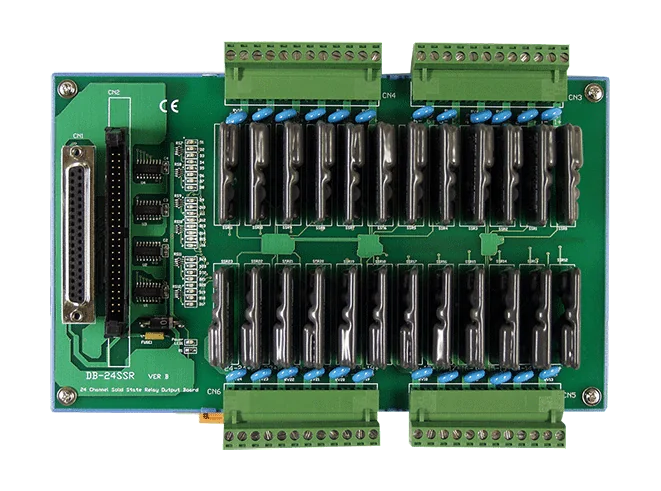

DB-24SSR/DIN 24-kanals AC-halvledarreläkort, DIN-skenmontering

DB-24SSR/D/DIN är ett halvledarreläkort med 24 kanaler för att koppla växelströmslaster från styrsignaler på låg nivå. Varje kanal är ett halvledarrelä av typ Form A (normalt öppen) med märkdata 4 A @ 240 VAC, och det aktiveras av en 5 V-signal på motsvarande kanal på 50-poliga stiftlisten eller 37-poliga D-sub-kontakten.Kortet är avsett för allmänna reläutgångar där ett utgångskort med TTL-nivå behöver driva laster i fält. Den 37-poliga D-sub-kontakten, den OPTO-22-kompatibla kontakten och 20-poliga kontakten ger flera sätt att ansluta till värdhårdvara, och skruvplintar förenklar fältkopplingen. En dedikerad lysdiod för varje relä visar dess status direkt vid driftsättning och felsökning.Denna variant är konstruerad för montering på DIN-skena och levereras med kabeln CA-3710 (DB37 hane till hane, 45°, 1 M). Den är märkt för en driftstemperatur på 0 ~ 60°C.AnvändningsområdenTill- och frånstyrningEnergihanteringTestautomationProcesstyrning

DB-24SSR/D är ett 24-kanaligt halvledarreläkort av AC-typ för ingenjörer som behöver styra fältlaster från en värddator samtidigt som styrenheten hålls isolerad från jordslingor och höga spänningar. Varje av de 24 Form A-kanalerna aktiveras med en 5 V logiksignal som ansluts via 50-polig stiftlist eller 37-polig D-sub-kontakt, och en dedikerad lysdiod tänds när reläet är aktivt.37-polig D-sub-kontakten tar emot TTL-nivåutgångar från kompatibla utgångskort, så kortet kan fungera som ett allmänt halvledarreläutgångssteg. Det ansluts också direkt till OPTO-22-kompatibla kort. Skruvplintar förenklar fältinkopplingen, och reläerna har lång livslängd utan ljusbåge, studs eller kopplingsbrus.Denna variant levereras med kabeln CA-3710 DB37 hane-till-hane (45º, 1 m). Basmodellen DB-24SSR levereras i stället med 50-polig flatkabel CA-5015, så den medföljande kabeln är den främsta skillnaden mellan de två artikelnumren.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

Med DB-24SSR får du 24 halvledarrelän av typ Form A på ett enda dotterkort. Varje relä kopplas av en 5 V-signal på sin kanal, antingen via 50-polig stiftlist eller 37-polig D-sub-kontakt, vilket gör att det kan styras direkt från en logisk utgång utan mekanisk kontakt.Reläutgångarna är dimensionerade för 4 A vid 240 VAC. Eftersom kortet isolerar värddatorn från högspänningslaster och eliminerar jordslingeproblem passar det väl för fältinstallation av kopplade AC-laster. Tjugofyra lysdioder visar statusen för varje relä och skruvplintar förenklar kopplingen. Eftersom 37-polig D-sub-kontakt tar emot TTL-utgångar från andra kort kan DB-24SSR även användas som ett allmänt halvledarreläutgångskort.24 halvledarreläkanaler av typ Form A (normalt öppen)Märkdata 4 A vid 240 VAC, maximal förbrukning 0,4 A vid +5 VLevereras med platt kabel CA-5015, 50-polig, 1,5 mMått 130 mm x 220 mm x 32 mm (B x L x H)AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning

DB-24SSRDC är ett DAQ-dotterkort med 24 normalt öppna (Form A) halvledarreläer. Det isolerar fältets logiksignaler från värddatorn, vilket eliminerar jordslingsproblem och skyddar värddatorn mot skadliga spänningar. Varje relä aktiveras av en 5 V-signal på sin kanal via 50-polig stiftlist eller 37-polig D-sub-kontakt.DC-varianten är märkt för 4 A vid 3~50 VDC. Tjugofyra lysdioder visar tillståndet för varje relä, och skruvplintar gör fältkopplingen enkel. Eftersom kortet har en 37-polig D-sub-kontakt kan det drivas från valfritt TTL-utgångskort, och fungerar därför även som ett allmänt halvledarreläutgångskort.Denna beställningskod inkluderar flatkabeln CA-5015 (50-polig, 1,5 m) för anslutning till ett kompatibelt kort.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning
