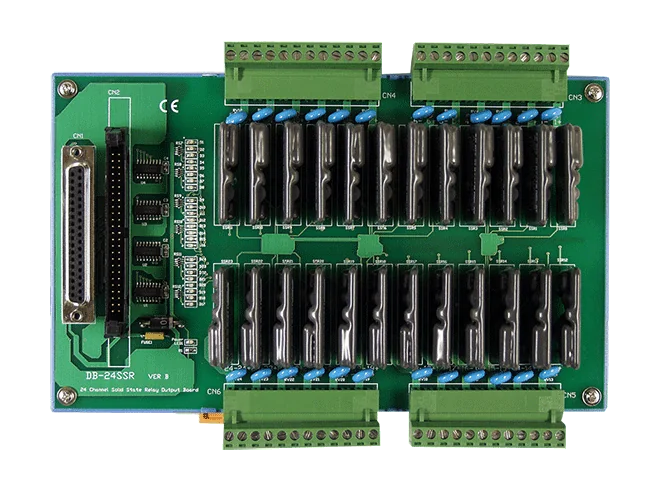

DB-24SSR 24-kanalers AC-halvledarrelä-dotterkort, Form A, 50-polig stiftlist
24-kanaligt AC-halvledarreläs dotterkort med utgångar av typ Form A (normalt öppen), märkt för 4 A vid 240 VAC, för OPTO-22-kompatibla kort och TTL-styrd reglering.
- 24 halvledarreläkanaler av typ Form A med livslång, ljudlös omkoppling
- Kontaktmärkning 4 A vid 240 VAC för AC-laster
- Styrs av en 5 V-signal via 50-polig stiftlist eller 37-polig D-sub-kontakt
- Isolerar värddatorn från skadliga spänningar och jordslingeproblem
- Lysdiodindikator för varje relä som visar när det är aktiverat
- Skruvplintar för fältkoppling
4 521,90 kr per st.
| 1-9 st. | 4 521,90 kr | |
|---|---|---|
| 10-30 st. | 4 389,23 kr | −3 % |
| 31+ st. | 4 300,78 kr | −5 % |
Produktinformation "DB-24SSR 24-kanalers AC-halvledarrelä-dotterkort, Form A, 50-polig stiftlist"
Med DB-24SSR får du 24 halvledarrelän av typ Form A på ett enda dotterkort. Varje relä kopplas av en 5 V-signal på sin kanal, antingen via 50-polig stiftlist eller 37-polig D-sub-kontakt, vilket gör att det kan styras direkt från en logisk utgång utan mekanisk kontakt.
Reläutgångarna är dimensionerade för 4 A vid 240 VAC. Eftersom kortet isolerar värddatorn från högspänningslaster och eliminerar jordslingeproblem passar det väl för fältinstallation av kopplade AC-laster. Tjugofyra lysdioder visar statusen för varje relä och skruvplintar förenklar kopplingen. Eftersom 37-polig D-sub-kontakt tar emot TTL-utgångar från andra kort kan DB-24SSR även användas som ett allmänt halvledarreläutgångskort.
- 24 halvledarreläkanaler av typ Form A (normalt öppen)
- Märkdata 4 A vid 240 VAC, maximal förbrukning 0,4 A vid +5 V
- Levereras med platt kabel CA-5015, 50-polig, 1,5 m
- Mått 130 mm x 220 mm x 32 mm (B x L x H)
Användningsområden
- Till/från-styrning
- Energihantering
- Testautomation
- Processtyrning
| Product type: | Relay output board |
|---|---|
| Interface: | 37-pin D-sub, 50-pin header |
| Relay outputs: | 24 |
| Operating temperature: | 0 ~ 60 °C |
Specifikationer
| Reläutgång | |
|---|---|
| Kanaler | 24 x FORM A |
| Typ | SSR |
| Kontaktbelastning | 4 A @ 240 VAC |
| Driftstid | 1/2 cykel av spänningens sinusvåg 1 ms (max) |
| Elektrisk uthållighet | Lång livslängd, ingen ljusbåge, ingen studs, inget kopplingsbrus |
| Ström | |
| Förbrukning | 0,4 A @ +5 V (max.) |
| Mekanisk | |
| Mått (mm) | 130 mm x 220 mm x 32 mm (W x L x H) |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % ~ 90 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
