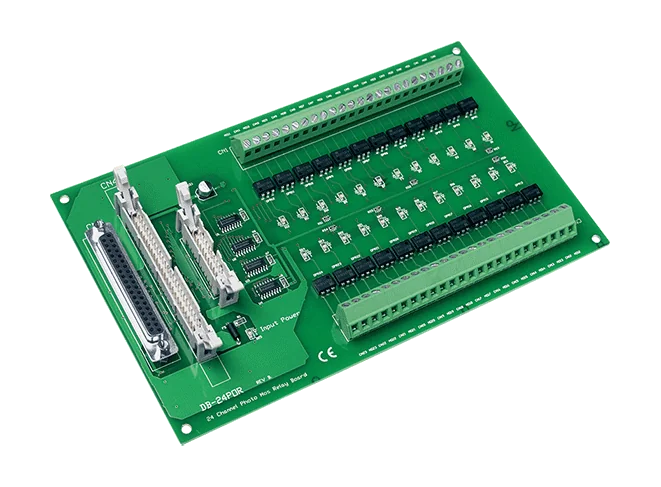

DB-24POR/DIN 24-ch PhotoMOS-reläkort, DAQ-dotterkort, DIN-skenmontering

DB-24POR/D/DIN är ett DAQ-dotterkort som kopplar 24 FORM A PhotoMOS-reläkanaler, där varje kanal är optiskt isolerad vid 5 000 Vdc. Det passar ingenjörer som behöver ett kompakt halvledarbaserat kopplingssteg som kan anslutas via skruvplintar och styras via en OPTO-22-kompatibel kontakt.Varje kanal har en lysdiod som visar reläets status, vilket förenklar driftsättning och felsökning. Kortet har tre kontakter: en OPTO-22-kompatibel kontakt, en 37-polig D-sub och en 20-polig kontakt. DIN-skensvarianten levereras med en CA-3710 DB37-kabel hane-till-hane, 45º, 1 M.Reläets märkdata är 130 mA vid 350 VAC, med en operate-tid på 0,7 ms och en release-tid på 0,05 ms. Kortet drar 300 mA vid 5 V, mäter 213 mm x 132 mm och arbetar vid 0 ~ 60°C, med förvaring vid -20 ~ 70°C och luftfuktighet på 5 % till 90 % icke-kondenserande. Det är RoHS- och WEEE-certifierat.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

DB-24POR/D är ett PhotoMOS-reläkort med 24 kanaler, avsett för ingenjörer som behöver optiskt isoleradkoppling av 24 Form A-utgångar. Kontaktens märkdata är 130 mA vid 350 VAC, med en slagtid på 0,7 ms och en frigöringstid på 0,05 ms.Kortet har en OPTO-22-kompatibel kontakt, en 37-polig D-sub-kontakt och en 20-polig kontakt, så att det kan anslutas till ett datainsamlingssystem. Skruvplintar förenklar fältkopplingen, och lysdioder visar reläernas status. Varianten /D levereras med kabeln CA-3710 (DB37 hane till hane, 45º, 1 m).Med 5 000 Vdc optisk isolation passar kortet för på/av-styrning, energihantering, testautomation och processtyrning. Det arbetar vid 0 till 60 °C och är märkt med RoHS- och WEEE-överensstämmelse.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

DB-24POR är ett dotterkort som ger 24 PhotoMOS-reläkanaler med brytarfunktion (Form A) för att koppla laster från ett datainsamlingssystem. Varje kanal är optiskt isolerad med en märkisolation på 5 000 Vdc, vilket hjälper till att hålla styrsidans kretsar separerade från den kopplade sidan.Fältanslutningar görs via skruvplintar, och en LED på varje kanal visar reläets status, vilket förenklar driftsättning och felsökning. Kortet har en OPTO-22-kompatibel kontakt tillsammans med en 37-polig D-sub och en 20-polig kontakt, vilket ger flera sätt att integrera det med ett värdsystem.Beställningsinformationen för CR-varianten inkluderar en CA-5015 platt kabel (50-polig, 1,5 m). Kortet passar för till/från-kopplingsuppgifter inom energihantering, processtyrning och testautomation.AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning

Ett DB-24P CR är ett 24-kanals optiskt isolerat dotterkort för digitala ingångar, avsett att anslutas till OPTO-22-kompatibla digitala ingångskort såsom DIO24, DIO48 och DIO144. Varje ingång använder en tvåriktad optokopplare med en strömavkänningsresistor, vilket innebär att fältsignalerna är elektriskt separerade från värddatorn. Denna separation skyddar datorn mot höga gemensamma spänningar, jordslingor och spänningstoppar som är vanliga i industriella miljöer.För likspänningssignaler accepterar kortet nivåer från TTL upp till 24 V, med en ON-spänningsnivå på 2,8 V till 24 V (max) och en OFF-spänningsnivå på 1 V (max). För växelspänningssignaler måste AC-filterbryggan vara kortsluten. Ingången registrerar då en konstant logisk hög när växelspänningens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms. Svarstiden är 20 µs utan filter och 2,2 ms med filter.Kortet drar +5 V vid 290 mA och mäter 213 mm x 132 mm. Det arbetar vid 0 till 60 °C och levereras med en platt kabel CA-5015 (50-polig, 1,5 m) för anslutning.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning
