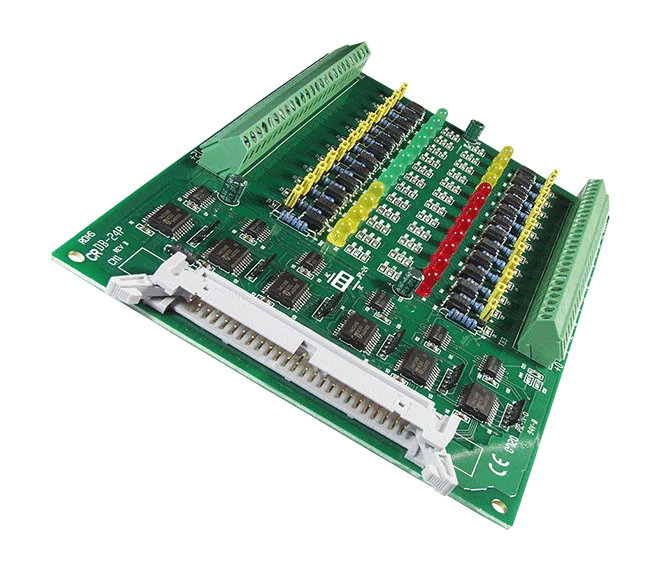

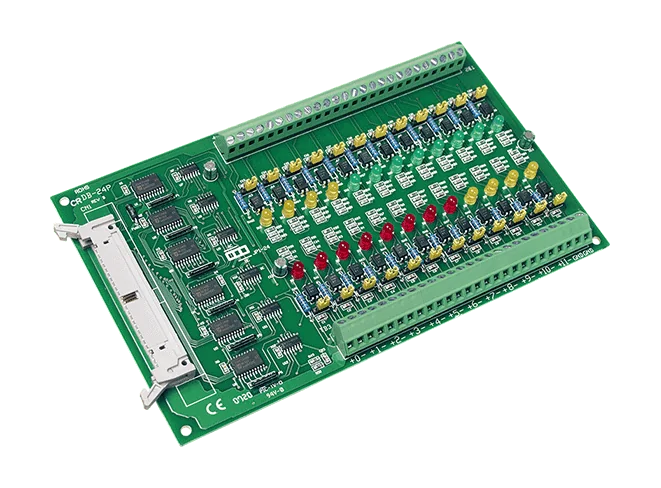

DB-24P 24-kanals optiskt isolerat digitalt ingångsdotterkort
24-kanals optiskt isolerat dotterkort för digitala ingångar till OPTO-22-kompatibla DIO-kort, för avkänning av likspänning upp till 24 V och växelspänningssignaler. Inkluderar platt kabel CA-5015, 50-polig, 1,5 m.
- 24 optiskt isolerade digitala ingångskanaler i wet contact-konfiguration
- Ansluts direkt till DIO24-, DIO48- och DIO144-kort för digitala ingångar eller andra OPTO-22-kompatibla digitala ingångskort
- Avkänner likspänningssignaler från TTL-nivåer upp till 24 V samt ett brett spektrum av växelspänningssignaler
- AC-filterbrygga för växelspänningsingång, som måste vara kortsluten när AC-signaler används
- Ingångsbuffert med spänningskomparatorer
- Svarstid på 20 µs utan filter eller 2,2 ms med filter
1 679,63 kr per st.
| 1-9 st. | 1 679,63 kr | |
|---|---|---|
| 10-30 st. | 1 591,81 kr | −5 % |
| 31+ st. | 1 503,99 kr | −10 % |
Produktinformation "DB-24P 24-kanals optiskt isolerat digitalt ingångsdotterkort"
Ett DB-24P CR är ett 24-kanals optiskt isolerat dotterkort för digitala ingångar, avsett att anslutas till OPTO-22-kompatibla digitala ingångskort såsom DIO24, DIO48 och DIO144. Varje ingång använder en tvåriktad optokopplare med en strömavkänningsresistor, vilket innebär att fältsignalerna är elektriskt separerade från värddatorn. Denna separation skyddar datorn mot höga gemensamma spänningar, jordslingor och spänningstoppar som är vanliga i industriella miljöer.
För likspänningssignaler accepterar kortet nivåer från TTL upp till 24 V, med en ON-spänningsnivå på 2,8 V till 24 V (max) och en OFF-spänningsnivå på 1 V (max). För växelspänningssignaler måste AC-filterbryggan vara kortsluten. Ingången registrerar då en konstant logisk hög när växelspänningens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms. Svarstiden är 20 µs utan filter och 2,2 ms med filter.
Kortet drar +5 V vid 290 mA och mäter 213 mm x 132 mm. Det arbetar vid 0 till 60 °C och levereras med en platt kabel CA-5015 (50-polig, 1,5 m) för anslutning.
Användningsområden
- På/av-styrning
- Energihantering
- Testautomation
- Processtyrning
| Digitala ingångar: | 24 |
|---|---|
| Driftstemperatur: | 0 ~ 60 °C |
| Gränssnitt: | OPTO-22-kompatibel |
| Produkttyp: | Dotterkort |
| Strömingång: | +5 V |
| Isolation: | Optisk |
Specifikationer
| Digital ingång | |
|---|---|
| Kanaler | 24 |
| Typ | Våt kontakt |
| Spänningsnivå för TILL | 2,8 V ~ 24 V (max) |
| Spänningsnivå för FRÅN | 1 V (max) |
| Svarshastighet | 20 µs utan filter / 2,2 ms med filter |
| Ingångsimpedans | 1,2K ohm |
| Ström | |
| Förbrukning | +5 V@290 mA |
| Mekanisk | |
| Mått (mm) | 213 mm x 132 mm |
| Miljö | |
| Driftstemperatur | 0 ~ 60°C |
| Lagringstemperatur | -20 ~ 70°C |
| Luftfuktighet | 5 % till 90 % icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Logga in
Liknande produkter

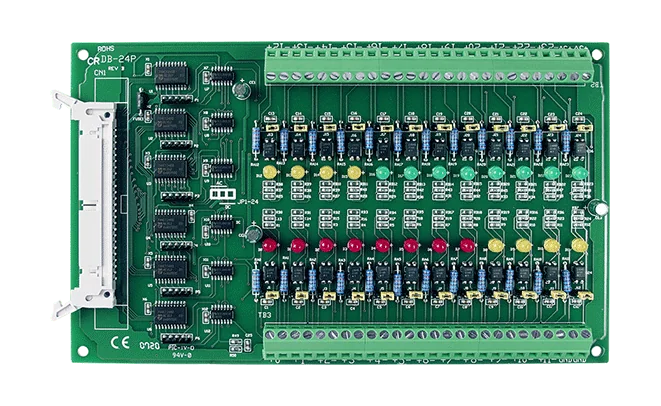

DB-24P/DIN CR är ett 24-kanaligt isolerat digitalt ingångsdotterkort för DIO24, DIO48 och DIO144-kort, PIO-D144 och andra OPTO-22-kompatibla digitala ingångskort. Varje ingång använder en bidirektionell optokopplare med ett strömavkänningsmotstånd, så fältsignalerna är galvaniskt separerade från värddatorn.Använd kortet för att avkänna DC-signaler från TTL-nivåer upp till 24 V, eller AC-signaler över ett brett spänningsområde. Vid AC-drift måste AC-filterbryggan vara kortsluten. Kortet registrerar en konstant logisk hög när AC-ingångens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms.Isoleringen skyddar datorn mot höga gleichtaktspänningar, jordslingor och spänningstoppar som är vanliga i industrimiljöer. Kortet monteras på DIN-skena, och denna beställningskod inkluderar CA-5015 50-polig flatkabel (1,5 m).AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning
Kortet DB-24PD CR lägger till 24 optiskt isolerade digitala ingångskanaler till OPTO-22-kompatibla digitala ingångskort, inklusive DIO24, DIO48 och DIO144. Varje kanal använder en dubbelriktad optokopplare med ett strömmätande motstånd, vilket skyddar värddatorn från höga gemensamma spänningar, jordslingor och spänningstoppar som är vanliga i industriella anläggningar.Ingångarna för torra kontakter registrerar logisk hög från 2,8 V upp till 24 V och logisk låg vid 1 V eller lägre, vilket gör dem lämpliga för likspänningssignaler på TTL-nivå och högre. För växelspänningssignaler registrerar kortet en konstant logisk hög när insignalens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms. AC-filterbryggan måste vara kortsluten när växelspänningsingångar används. Svarstiden är 20 µs utan filter och 2,2 ms med filter.Leveransen innehåller en kabel CA-3710 DB37 hane-till-hane (45°, 1 m) för anslutning till det kompatibla kortet. Typiska användningsområden är på/av-styrning, energihantering, testautomation och processtyrning.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

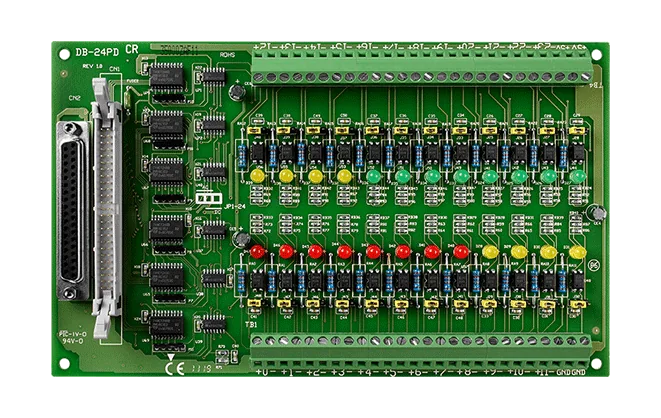

Den DB-24PD/DIN CR är ett 24-kanals optiskt isolerat digitalt ingångsdotterkort som ansluts till OPTO-22-kompatibla digitala I/O-kort, till exempel DIO24, DIO48 och DIO144. Varje ingång använder en dubbelriktad optokopplare med en strömmätande resistor, vilket hjälper till att skilja värddatorn från höga gleichtaktspänningar, jordslingor och spänningstoppar som är vanliga i industrimiljöer.Kortet accepterar DC-signaler med våt kontakt från TTL-nivåer upp till 24 V och kan dessutom känna av ett brett spektrum av AC-signaler. Med AC-filterbryggan kortsluten registreras en AC-ingång som konstant logisk hög när frekvensen är 1 kHz eller högre och spänningen är minst 4 Vrms. Svarstiden är 20 µs utan filter och 2,2 ms med filter. Denna DIN-skenevariant levereras med en CA-3710 DB37-kabel hane-hane, 45º, 1 m.Optiskt isolerade ingångar, 24 kanalerDirektanslutning till OPTO-22-kompatibla digitala ingångskort DIO24, DIO48 och DIO144DC-ingång från TTL-nivåer upp till 24 V, med ON-nivå 2,8 V till 24 V och OFF-nivå högst 1 VAC-ingång med valbart filter, 1 kHz och tröskel 4 VrmsIngångsbuffert med spänningskomparatorerMontering på DIN-skena, kort 213 mm x 132 mmAnvändningsområdenTill- och frånstyrningEnergihanteringTestautomationProcesstyrning
