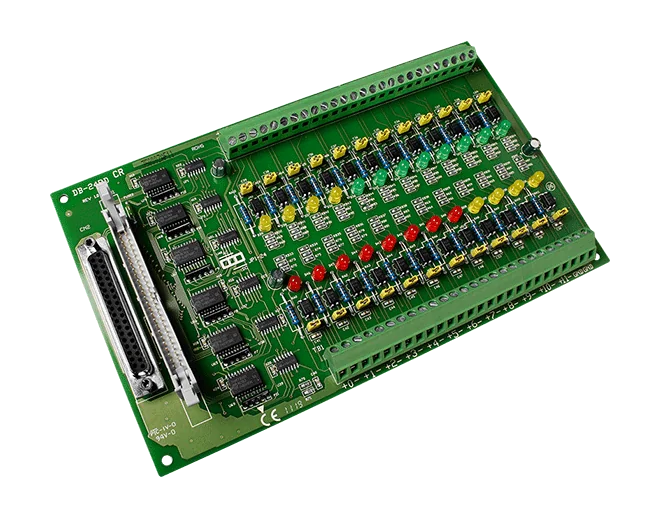

DB-24PD/DIN 24-kanals optiskt isolerat digitalt ingångskort, DIN-skena

Kortet DB-24PD CR lägger till 24 optiskt isolerade digitala ingångskanaler till OPTO-22-kompatibla digitala ingångskort, inklusive DIO24, DIO48 och DIO144. Varje kanal använder en dubbelriktad optokopplare med ett strömmätande motstånd, vilket skyddar värddatorn från höga gemensamma spänningar, jordslingor och spänningstoppar som är vanliga i industriella anläggningar.Ingångarna för torra kontakter registrerar logisk hög från 2,8 V upp till 24 V och logisk låg vid 1 V eller lägre, vilket gör dem lämpliga för likspänningssignaler på TTL-nivå och högre. För växelspänningssignaler registrerar kortet en konstant logisk hög när insignalens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms. AC-filterbryggan måste vara kortsluten när växelspänningsingångar används. Svarstiden är 20 µs utan filter och 2,2 ms med filter.Leveransen innehåller en kabel CA-3710 DB37 hane-till-hane (45°, 1 m) för anslutning till det kompatibla kortet. Typiska användningsområden är på/av-styrning, energihantering, testautomation och processtyrning.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

Ett DB-24P CR är ett 24-kanals optiskt isolerat dotterkort för digitala ingångar, avsett att anslutas till OPTO-22-kompatibla digitala ingångskort såsom DIO24, DIO48 och DIO144. Varje ingång använder en tvåriktad optokopplare med en strömavkänningsresistor, vilket innebär att fältsignalerna är elektriskt separerade från värddatorn. Denna separation skyddar datorn mot höga gemensamma spänningar, jordslingor och spänningstoppar som är vanliga i industriella miljöer.För likspänningssignaler accepterar kortet nivåer från TTL upp till 24 V, med en ON-spänningsnivå på 2,8 V till 24 V (max) och en OFF-spänningsnivå på 1 V (max). För växelspänningssignaler måste AC-filterbryggan vara kortsluten. Ingången registrerar då en konstant logisk hög när växelspänningens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms. Svarstiden är 20 µs utan filter och 2,2 ms med filter.Kortet drar +5 V vid 290 mA och mäter 213 mm x 132 mm. Det arbetar vid 0 till 60 °C och levereras med en platt kabel CA-5015 (50-polig, 1,5 m) för anslutning.AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

DB-24P/DIN CR är ett 24-kanaligt isolerat digitalt ingångsdotterkort för DIO24, DIO48 och DIO144-kort, PIO-D144 och andra OPTO-22-kompatibla digitala ingångskort. Varje ingång använder en bidirektionell optokopplare med ett strömavkänningsmotstånd, så fältsignalerna är galvaniskt separerade från värddatorn.Använd kortet för att avkänna DC-signaler från TTL-nivåer upp till 24 V, eller AC-signaler över ett brett spänningsområde. Vid AC-drift måste AC-filterbryggan vara kortsluten. Kortet registrerar en konstant logisk hög när AC-ingångens frekvens är 1 kHz eller högre och spänningen är minst 4 Vrms.Isoleringen skyddar datorn mot höga gleichtaktspänningar, jordslingor och spänningstoppar som är vanliga i industrimiljöer. Kortet monteras på DIN-skena, och denna beställningskod inkluderar CA-5015 50-polig flatkabel (1,5 m).AnvändningsområdenPå/av-styrningEnergihanteringTestautomationProcesstyrning

DB-24POR är ett dotterkort som ger 24 PhotoMOS-reläkanaler med brytarfunktion (Form A) för att koppla laster från ett datainsamlingssystem. Varje kanal är optiskt isolerad med en märkisolation på 5 000 Vdc, vilket hjälper till att hålla styrsidans kretsar separerade från den kopplade sidan.Fältanslutningar görs via skruvplintar, och en LED på varje kanal visar reläets status, vilket förenklar driftsättning och felsökning. Kortet har en OPTO-22-kompatibel kontakt tillsammans med en 37-polig D-sub och en 20-polig kontakt, vilket ger flera sätt att integrera det med ett värdsystem.Beställningsinformationen för CR-varianten inkluderar en CA-5015 platt kabel (50-polig, 1,5 m). Kortet passar för till/från-kopplingsuppgifter inom energihantering, processtyrning och testautomation.AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning
