DB-12SSR 12-kanaligt AC-halvledarreläkort, OPTO-22-kompatibelt

DB-12SSR/DIN är ett 12-kanals AC-halvledarreläkort som ansluts direkt till ett OPTO-22-kompatibelt kort, vilket ger ingenjörer ett kompakt sätt att koppla AC-laster från ett datainsamlingssystem. Varje kanal är optiskt isolerad, och lysdioder visar reläets status på ett ögonblick.Denna DIN-skenvariant passar för paneler och skåpinstallationer där kortet behöver monteras på en skena. Fältkablage görs till skruvplintar, och den platta kabeln CA-5015 (50-polig, 1,5 m) ingår för anslutning till värdkortet.Varje kanal är märkt för 4 A vid 240 V AC (4 A vid 250 V AC enligt funktionslistan), med en omkopplingstid på 1/2 cykel av spänningens sinusvåg, maximalt 1 ms. Kortet drar 400 mA vid 5 V och arbetar vid 0 till 60 °C.AnvändningsområdenTill/från-styrningEnergihanteringTestautomationProcesstyrning

Kortet DB-12SSR/D/DIN ger 12 optiskt isolerade AC-halvledarreläkanaler på ett kort avsett för DIN-skenmontering. Det ansluts direkt till ett OPTO-22-kompatibelt kort, vilket gör att ingenjörer kan koppla AC-laster från en befintlig digital I/O-uppkoppling utan att bygga egna relästeg.Varje kanal har en LED som visar reläets status, och fältkablage görs via skruvplintar. Varje kanal är klassad för 4 A @ 240 VAC, med en omkopplingstid på 1/2 cykel av spänningens sinusvåg, högst 1 ms. Kortet drar 400 mA @ 5 V och mäter 223,5 mm x 135,5 mm.Den här varianten levereras med kabeln CA-3710 (DB37 hane till hane, 45º, 1 M). Den passar för på/av-styrning, energihantering, testautomation och processtyrning. Driftområdet är 0 ~ 60°C, med förvaring vid -20 ~ 70°C och 5 % till 90 % luftfuktighet, icke-kondenserande.TillämpningarPå/av-styrningEnergihanteringTestautomationProcesstyrning

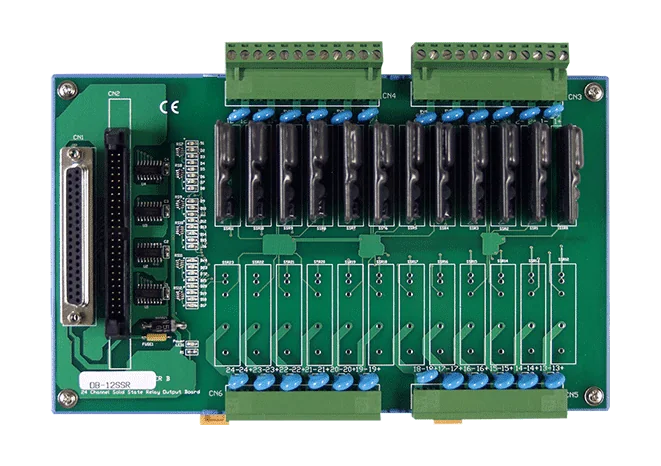

Kortet DB-12SSR/D är ett dotterkort med 12 kanaler för växelströms-halvledarreläer, avsett för kopplning av nätspänningsnivå laster från ett DAQ-system. Varje kanal är ett SSR av typ Form A, och kortet ansluts direkt till ett OPTO-22-kompatibelt kort, vilket gör att det kan läggas till i ett befintligt datainsamlingssystem utan specialkabeldragning.Fältkablarna ansluts till skruvplintar, och en LED på varje kanal visar reläets status, vilket underlättar driftsättning och felsökning. Enligt beställningsinformationen levereras denna variant med en CA-3710 DB37-kabel hane-hane (45º, 1 m) i stället för den flatkabel CA-5015 som följer med basmodellen DB-12SSR.Typiska användningsområden är till- och frånkoppling, energihantering, testautomation och processtyrning. Kortet används vid 0 till 60 °C och förvaras mellan -20 och 70 °C, med en luftfuktighetsklass på 5 % till 90 % utan kondens.AnvändningsområdenTill- och frånstyrningEnergihanteringTestautomationProcesstyrning

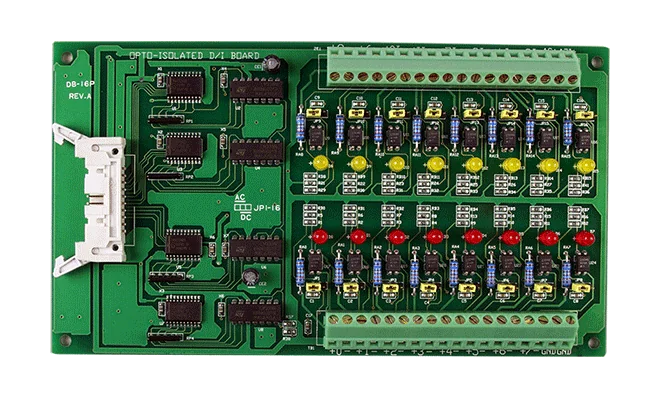

The DB-16P CR is a 16-channel isolated digital input daughter board for the A-82X board, any 812pg, 711, 726 or 720 series board, and PCI-Bus multi-function boards. Each channel uses a bi-directional opto-coupler with a resistor for current sensing, so the board works with both DC and AC inputs.Use it to sense DC signals from TTL levels up to 24 V or a wide range of AC signals. Optical isolation protects the host computer from large common-mode voltages, ground loops and voltage spikes that are common in industrial environments.ON level: 2.8 VDC~24VDC (max), or 4 VAC~24VAC (max) at 1KHzOFF level: 1 VDC (max), or 1 VAC (max) at 1KHzResponse speed: 20us without filter / 2.2ms with filterPower consumption: 12V /0.53A ; 5V / 0.2AApplicationsIsolated digital input sensingEnergy managementTest automationProcess control
