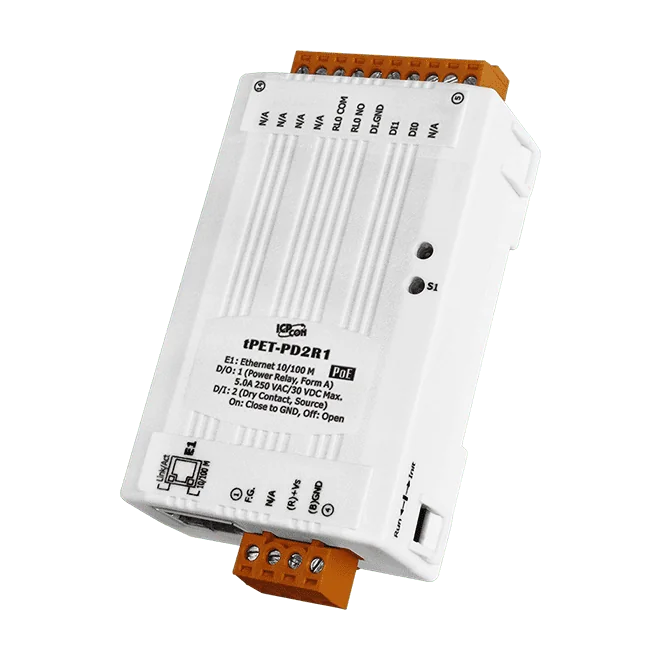

tPET-PD2R1 PoE Ethernet I/O-modul, 2-kanals DI och 1-kanals effektrelä
Kompakt PoE Ethernet I/O-modul med två digitala ingångar med torrkontakt och en 5,0 A effektreläutgång, styrd över Modbus TCP/UDP eller MQTT.
- Två digitala ingångar med torrkontakt med låsta DI, 32-bitars räknare och frekvensmätning upp till 3,5 kHz (utan filter)
- En Form A (SPST N.O.) effektreläutgång på 5,0 A per kanal vid 25°C
- Stöd för protokollen Modbus TCP, Modbus UDP och MQTT, samt I/O-parkoppling (push och pull)
- Dubbel watchdog med övervakning av CPU och värddator, samt ett fördefinierat säkerhetsvärde (Safe Value) för digitala utgångar
- Redundanta strömingångar: PoE (IEEE 802.3af, Klass 1) eller +12 till +48 VDC via plintlist
- Inbyggd webbserver, åtkomstkontroll med lösenord och IP-filter, firmwareuppdatering via Ethernet
1 471,05 kr per st.
| 1-9 st. | 1 471,05 kr | |
|---|---|---|
| 10-30 st. | 1 405,18 kr | −4 % |
| 31+ st. | 1 328,34 kr | −10 % |
Produktinformation "tPET-PD2R1 PoE Ethernet I/O-modul, 2-kanals DI och 1-kanals effektrelä"
Den tPET-PD2R1 CR är en liten Ethernet I/O-modul som kombinerar två digitala ingångar med torrkontakt och en effektreläutgång av typ Form A. Den passar ingenjörer som behöver fjärrövervakning och kopplning över ett IP-nätverk utan en skrymmande styrenhet, och den är utformad för montage i små kapslingar eller direkt i maskiner.
Strömmen kan komma från en PoE-switch enligt IEEE 802.3af (Klass 1) över en standardkabel Cat 5, eller från en matning på +12 till +48 VDC via plintlisten, vilket ger redundanta strömingångar. Konfigurationen sker via den inbyggda webbservern, och åtkomsten kan begränsas med lösenord och IP-filter.
Modulen stödjer Modbus TCP, Modbus UDP och MQTT, så den kan integreras med HMI-, SCADA-, PLC- och andra programvarusystem. Dess dubbla watchdog-funktion och programmerbart säkerhetsvärde (Safe Value) på utgångarna bidrar till att processen hålls i ett definierat tillstånd om värddatorn eller modulens firmware fallerar.
Användningsområden
- Fabriksautomation
- Byggnadsautomation
- Hemautomation
- Fjärrunderhåll
| Digitala ingångar: | 2 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 1 |
| Produkttyp: | Ethernet I/O-modul |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT |
| Reläutgångar: | 1 |
| Strömingång: | PoE (IEEE 802.3af, klass 1) eller +12 till +48 VDC |
| PoE: | Ja |
| Isolation: | 3750 Vrms (DI), 3000 Vrms (relä) |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| CPU | 32-bitars MCU |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Digital ingång/räknare | |
| Kanaler | 2 |
| Typ | Torr kontakt |
| Sänk/Källa (NPN/PNP) | Källa |
| Spänningsnivå för TILL | Nära GND |
| Spänningsnivå för FRÅN | Öppen |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 3,5 kHz (utan filter) |
| Min. pulsbredd | 0.15 ms |
| Effektivt avstånd | 500 m (max.) |
| Isolation | 3750 Vrms |
| Reläutgång | |
| Kanaler | 1 |
| Typ | Effektrelä, Form A (SPST N.O.) |
| Kontaktbelastning | 5,0 A/kanal vid 25 °C |
| Driftstid | 6 ms |
| Frigöringstid | 3 ms |
| Elektrisk uthållighet | 5 A 250 VAC 30 000 kopplingar (10 kopplingar/minut) vid 75 °C 5 A 30 VDC 70 000 kopplingar (10 kopplingar/minut) vid 75 °C 5 A 250 VAC/30 VDC 6 000 kopplingar 3 A 250 VAC/30 VDC 100 000 kopplingar |
| Mekanisk livslängd | 20 000 000 operationer. Utan belastning (300 operationer/minut) |
| Isolation | 3000 Vrms |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-Tx |
| PoE | Ja |
| Åtkomstkontroll | Lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP och MQTT |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 1.1 W |
| Strömförsörjs från PoE | IEEE 802.3af, Klass 1 |
| Strömförsörjs från plintblock | +12 till +48 VDC |
| Mekanisk | |
| Mått (mm) | 52 x 95 x 27 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 till 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

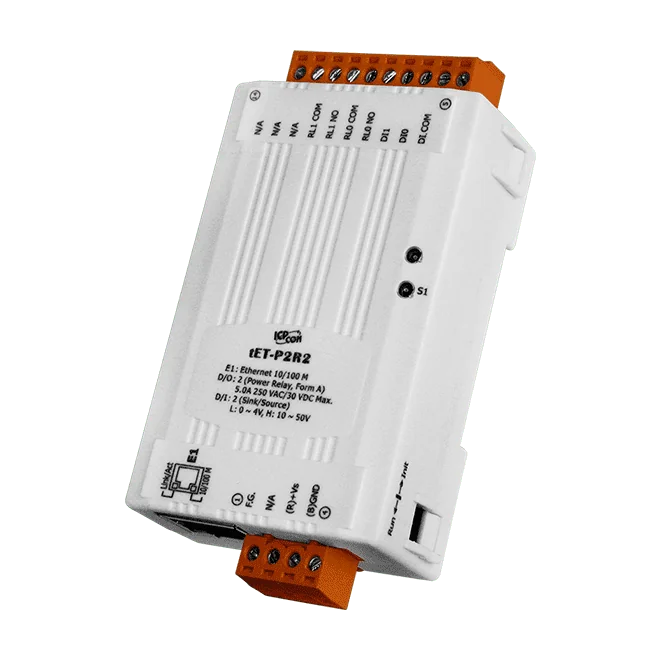

Den tET-P2R2 CR kombinerar två digitala ingångar för våtkontakt med två effektreläutgångar av typ Form A i ett litet DIN-skensmonterat hus. Den är ett praktiskt val när ingenjörer behöver nätverksansluten kopplings- och statusövervakning utan en fullständig PLC eller ett större I/O-system.Modulerna konfigureras via den inbyggda webbservern och kommunicerar över en 10/100 Base-Tx Ethernet-port med Modbus TCP, Modbus UDP eller MQTT. De digitala ingångarna stöder latchad drift, 32-bitars räknare och frekvensmätning, och modulen kan ställas in för I/O-parkoppling, där lokala ingångstillstånd avfrågas och skrivs till en fjärrenhet via nätverket.För driftsäkerhet har modulen en CPU-watchdog och en värd-watchdog. Om värdstyrenheten slutar fungera kan utgångarna gå till ett fördefinierat säkerhetsvärde, och startvärden för de digitala utgångarna kan ställas in. Firmware kan uppdateras via Ethernet.AnvändningsområdenFabriksautomationByggnadsautomationHemautomationFjärrunderhåll
Den tET-PD2R1 CR är en kompakt IP-baserad Ethernet I/O-modul som kombinerar två digitala ingångar för torrkontakt med en effektreläutgång av typ Form A. Den passar ingenjörer som behöver övervaka brytarkontakter och koppla en last från en nätverksvärd, i en mycket liten yta som monteras på DIN-skena.Konfigurationen sker via en inbyggd webbserver, och modulen stöder Modbus TCP, Modbus UDP och MQTT. Digitala ingångar kan ställas in i latchat läge, och varje ingång erbjuder en 32-bitarsräknare och frekvensmätning, med en maximal räknefrekvens på 3,5 kHz utan filter. Modulen kan även konfigureras för I/O-parkoppling, där lokala DI-kanaler avläses och en fjärrstyrd DO-enhet skrivs till över Ethernet.Tillförlitlighetsfunktionerna omfattar en CPU-watchdog och en värd-watchdog, med ett programmerbart säkerhetsvärde för reläutgången om värdstyrenheten slutar fungera. Utgångarnas värden vid start och säkerhetsvärden är konfigurerbara, och firmware kan uppdateras över Ethernet. Matningen tas från en plintlist på +12 till +48 VDC, med skydd mot omvänd polaritet.AnvändningsområdenFabriksautomationByggnadsautomationHemautomationFjärrunderhåll

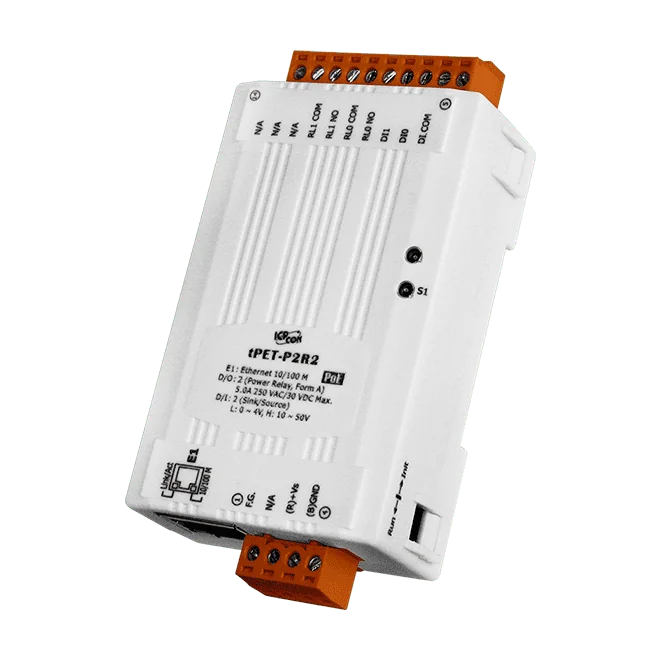

tPET-P2R2 CR är en kompakt Ethernet I/O-modul för övervakning och kopplning av digitala signaler över IP. Den kombinerar två digitala ingångar för våta kontakter med två effektreläutgångar och kan konfigureras och övervakas via den inbyggda webbservern. Modbus TCP kopplar modulen direkt till HMI-, SCADA-, PLC- och andra mjukvarusystem.Modulen har en dubbel watchdog-funktion: en CPU-watchdog som återställer enheten om firmware uppför sig felaktigt, och en värd-watchdog som flyttar utgångarna till ett fördefinierat säkert värde om styr-PC:n eller PLC:n fallerar. Start- och säkra värden kan ställas in för de digitala utgångarna. DI-ingångarna stöder låst ingång, 32-bitars räknare och frekvensmätning, och DI-till-DO-parkoppling över Ethernet finns för direkt styrning mellan enheter.Strömförsörjning kan ske via PoE (IEEE 802.3af, klass 1) över en standardkabel av kategori 5, eller från en plintingång på +12 till +48 VDC där ingen PoE-switch finns. Modulen monteras på DIN-skena, mäter 52 x 95 x 27 mm och arbetar mellan -25 och +75 °C, vilket gör den lämplig för installation i styrskåp och maskinkapslingar.AnvändningsområdenFabriksautomationByggnadsautomationHemautomationFjärrunderhåll
