tM-SG4 RS-485 Pull-High/Pull-Low och terminerings-motstånd, modul
Signalbehandlingsmodul för DIN-skena till RS-485-nätverk, med omkopplingsbara pull-high/pull-low-motstånd och ett 15-stegs terminerings-motstånd som täcker 65 ~ 560 Ω.

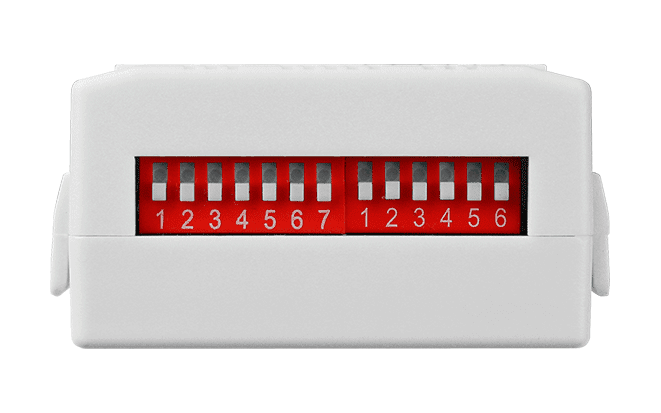

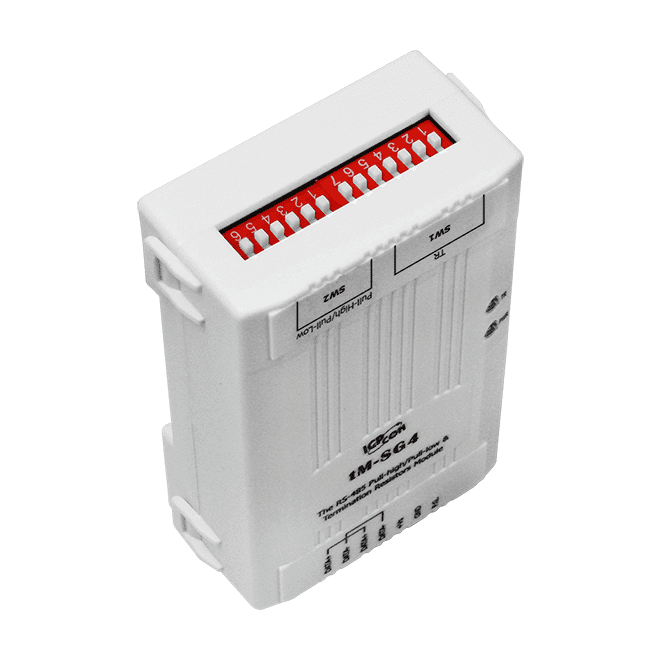

- Omkopplingsbara pull-high/pull-low-motstånd på 1 kΩ, 10 kΩ och 100 kΩ
- 15-stegs omkopplingsbart terminerings-motstånd, 65 ~ 560 Ω

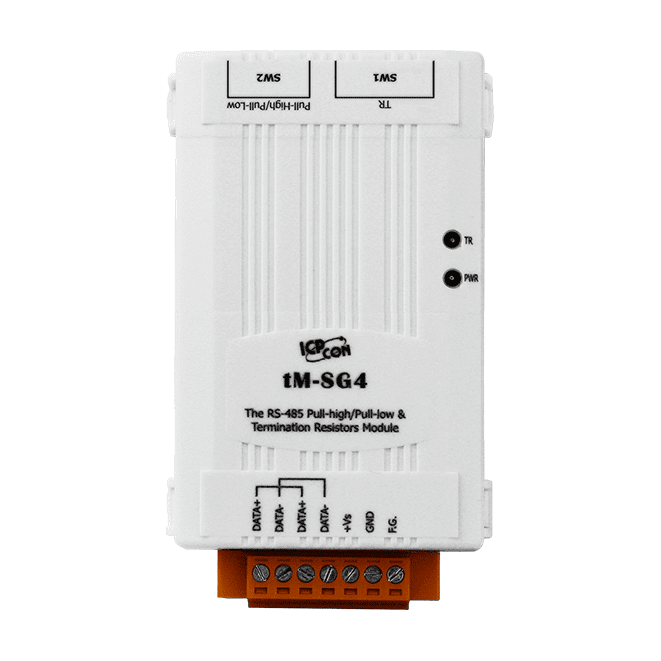

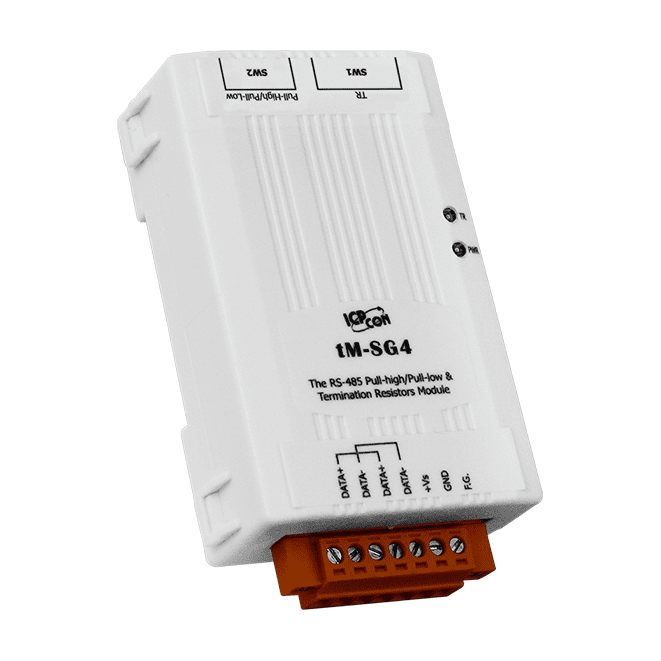

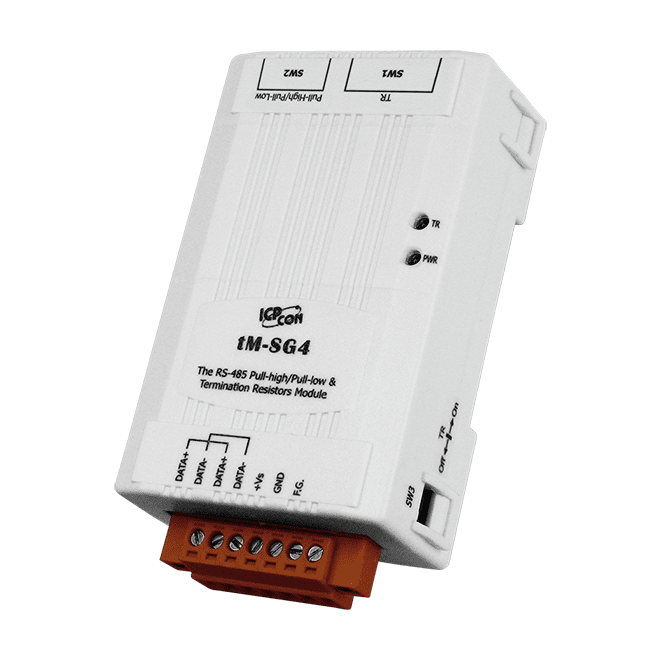

- Röd LED för matning och grön LED för terminering
- Monterbar på DIN-skena
- Skydd mot polaritetsomkastning
- Driftstemperatur -25 °C ~ +75 °C, förvaring -40 ~ +85 °C
353,79 kr per st.
| 1-9 st. | 353,79 kr | |
|---|---|---|
| 10-30 st. | 342,74 kr | −3 % |
| 31+ st. | 342,74 kr | −3 % |
Produktinformation "tM-SG4 RS-485 Pull-High/Pull-Low och terminerings-motstånd, modul"
tM-SG4 CR är en tillvalsmodul för att förbättra signalkvaliteten i RS-485-nätverk. Den låter dig ställa in pull-high- och pull-low-biasmotstånd med omkopplare och välja linjeterminering i 15 steg, utan att behöva beräkna något värde för hand.
Terminering behövs bara på längre sträckor. Om nätverket är kortare än 100 meter kan modulen oftast utelämnas. I längre nätverk kan terminerande motstånd behövas i båda ändarna av bussen. Det mest tillförlitliga sättet att välja värde är att granska RS-485-signalen med oscilloskop: en ren fyrkantvåg visar på en god impedansmatchning, medan förvrängda flanker tyder på att terminering behövs i båda ändarna.
En röd LED visar matningsspänning och en grön LED visar när terminering är aktiv. Modulen är monterbar på DIN-skena, har skydd mot polaritetsomkastning och är klassad för drift mellan -25 °C och +75 °C.
Användningsområden
- Biasning av RS-485-nätverk med pull-high- och pull-low-motstånd
- Terminering av RS-485-bussar, särskilt sträckor över 100 meter
- Förbättrad kommunikationssäkerhet i RS-485-nätverk
| Product type: | Signal conditioning module |
|---|---|
| Interface: | RS-485 |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 röd LED som strömindikator 1 grön LED som termineringsindikator |
| Övrigt | |
| Pull-high/Pull-low-motstånd | 1 kΩ, 10 kΩ, 100 kΩ, omkopplingsbara |
| Termineringsresistans | 15 steg, 65 ~ 560 Ω |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 0,5 W max. |
| Miljö | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
