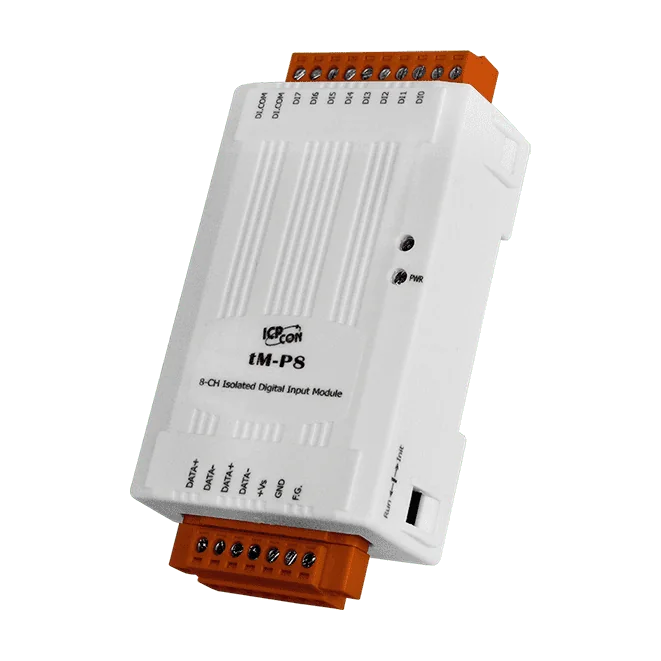

tM-P8 8-kanals isolerad DI-modul för våta kontakter, RS-485 Modbus RTU

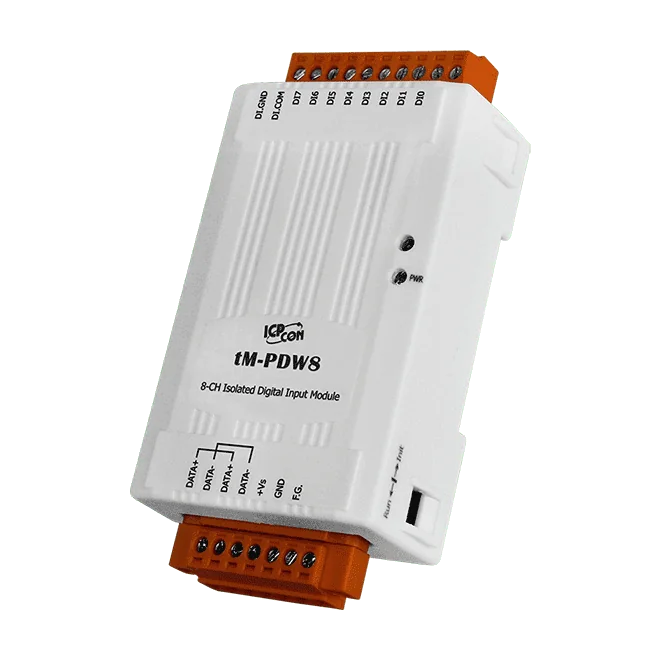

The tM-PDW8 CR är en 8-kanalig digital ingångsmodul för RS-485-nätverk för fjärr-I/O. Varje kanal är fotokopplarisolerad, och ingångstypen ställs in med trådanslutningarna, så samma modul kan läsa antingen torra kontakter eller våta (spännings-) signaler utan hårdvaruändringar.Kanaler för våt kontakt kan kopplas som sink-typ- eller source-typ-ingångar, vilket underlättar anpassningen av modulen till polariteten hos fältenheter. Varje kanal kan dessutom användas som 16-bitars räknare med maximalt värde 65535, vilket gör modulen lämplig för puls- och brytarräkning. Dubbla watchdog-funktioner finns för övervakning av både modulen och kommunikationen.Kommunikationen sker via DCON, Modbus RTU eller Modbus ASCII över en RS-485-port, med överföringshastigheter från 1200 till 115200 bps. Modulen matas med 10 till 30 VDC, monteras på DIN-skena och har ett driftstemperaturområde på -25 till +75 °C. Den är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenPå/av-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

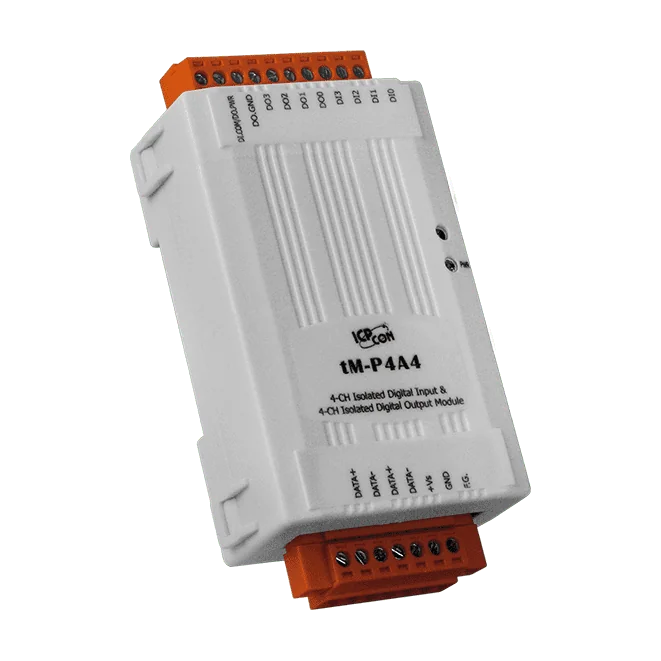

tM-P4A4 CR är en RS-485-fjärr-I/O-modul för ingenjörer som behöver både digitala ingångar och kopplade digitala utgångar i en enhet för DIN-skena. De fyra våtkontaktingångarna av sink-typ och de fyra utgångarna av source-typ (PNP) är var och en galvaniskt isolerade med optokopplare, så fältkablagen hålls elektriskt åtskild från styrsidan.Varje ingångskanal kan även användas som en 16-bitars räknare som räknar upp till 65535 med upp till 100 Hz, vilket passar pulsrelaterade och ackumulerande uppgifter tillsammans med på/av-styrning. Startvärden och säkra värden för utgångarna är programmerbara, så modulen kan ange ett känt tillstånd vid uppstart och vid kommunikationsfel.Modulen har en dubbel watchdog som omfattar både modulen och kommunikationen, 3750 VDC isolation inom modulen och ±4 kV ESD-skydd mot kontakt på varje terminal. Den matas med 10 ~ 30 VDC och är specificerad för ett driftområde på -25 ~ +75 °C.TillämpningarPå/av-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

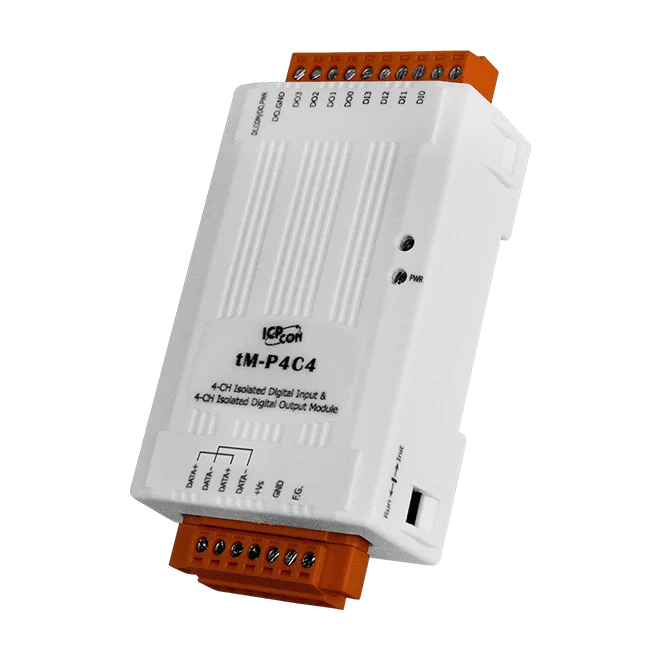

tM-P4C4 CR är en RS-485 fjärr-I/O-modul för på/av-styrning där både insignalavkänning och utgångskoppling behöver vara galvaniskt isolerade. Den kombinerar fyra digitala ingångar av source-typ med fyra digitala utgångar av sink-typ (NPN), där varje sida skyddas med optokopplarisolering och 3750 VDC isolation inom modulen.Varje ingångskanal kan köras som en 16-bitars räknare som räknar upp till 65535, med en frekvens på 100 Hz och en minsta pulsbredd på 5 ms. Utgångarna är dimensionerade för 700 mA per kanal och har kortslutningsskydd. Både startvärdet vid påslagning och säkervärdet för varje utgång kan programmeras, så att det fysiska läget är definierat om kommunikationen avbryts. Dubbla watchdogs övervakar både modulen och kommunikationslänken.Modulen matas från en plintanslutning på 10 ~ 30 VDC med skydd mot omvänd polaritet, har en maxeffekt på 0,5 W och monteras på DIN-skena. Den arbetar vid -25 ~ +75 °C och är specificerad för 10 ~ 95 % RF, icke kondenserande.AnvändningsområdenPå/av-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

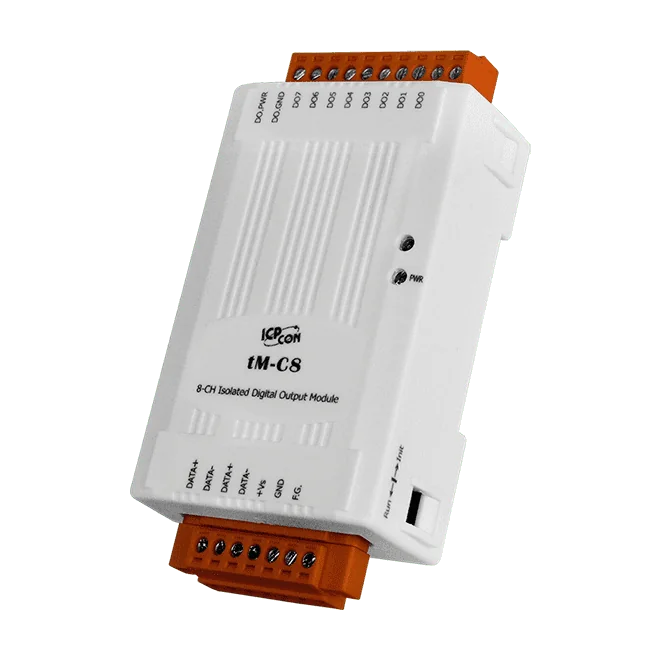

tM-C8 CR är en RS-485-fjär-I/O-modul som kopplar åtta isolerade open-collector-utgångar i sink-läge (NPN). Varje kanal är optokopplarisolerad och skyddad mot kortslutning, vilket gör den lämplig för på/av-styrning där utgångarnas tillförlitlighet är viktig.Både startvärden och säkra utgångslägen är programmerbara, så utgångarna kan hållas i ett definierat läge vid uppstart eller när kommunikationen bryts. En dubbel watchdog, som övervakar både modulen och kommunikationslänken, ger ytterligare skydd vid obemannad drift.Elektrisk robusthet säkerställs av 3750 VDC isolering inne i modulen och 4 kV ESD-skydd vid kontakt på varje anslutning. Modulen drar upp till 0,8 W från en 10 ~ 30 VDC matning via skruvplint och är avsedd för montage på DIN-skena.AnvändningsområdenPå/av-styrningIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem
