tM-AD5C 5-kanalig isolerad strömingångsmodul, RS-485 Modbus RTU

Den tM-AD5 CR är en DIN-skensmonterad analog ingångsmodul för RS-485-nätverk som tar emot fem differentiella spänningsingångar. Varje ingång kan ställas in på ±1 V, ±2,5 V, ±5 V eller ±10 V, så en och samma modul kan hantera ett brett spektrum av sensor- och givarsignaler utan hårdvaruändringar.Modulen är konstruerad för elektriskt krävande installationer och tål upp till 120 VDC på sina analoga ingångar samt ger 2500 VDC isolation mellan modulens delar. Det inbyggda ±4 kV kontakt-ESD-skyddet på varje terminal ger extra robusthet i tuffa maskin- och kraftskåpsmiljöer. Samplingen kan anpassas efter tillämpningen: i normalt läge fås 14-bitars upplösning vid 10 Hz med ±0,1 % noggrannhet, medan snabbt läge ger 12-bitars upplösning vid 200 Hz med ±0,5 % noggrannhet.Kommunikation sker via en RS-485-port som stödjer DCON, Modbus RTU och Modbus ASCII vid 1200 till 115200 bps. En programmerbar dubbel watchdog övervakar både modulen och kommunikationen, och enheten matas från en 10 till 30 VDC-källa med skydd mot omvänd polaritet.TillämpningarIndustriell automationIndustriella maskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

tM-AD2 CR är en DIN-skensmonterad analog ingångsmodul för RS-485-nätverk med fjärrstyrd I/O. Den har två enkelpolade ingångar som tar emot spännings- och strömsignaler, och varje ingång kan ställas in på ett av sju områden, från 0 ~ 500 mV upp till 4 ~ 20 mA. Individuell kanalkonfiguration och detektering av öppen ledning underlättar idrifttagning och felsökning.Ingenjörer väljer tM-AD2 CR när signaler måste läsas tillförlitligt i elektriskt störda eller exponerade miljöer. Modulen erbjuder 2500 VDC intern isolering mellan moduler, 120 VDC överspänningsskydd, 4 kV ESD-skydd och skydd mot omvänd polaritet på matningsingången. Modulen arbetar med 10 ~ 30 VDC och har en maximal effektförbrukning på 0,7 W.Samplingshastigheten är justerbar. Normalläget ger 14 bitars upplösning och ±0,1 % noggrannhet vid 10 Hz, medan snabbläget ger 12 bitars upplösning och ±0,5 % noggrannhet vid 200 Hz. Modulen kommunicerar via en RS-485-port med DCON, Modbus RTU eller Modbus ASCII, och en dubbel watchdog övervakar både modulen och kommunikationen.AnvändningsområdenIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

Med tM-AD8 CR får du åtta enkelpolade spänningsingångar på ett RS-485-nätverk, vilket gör modulen till ett praktiskt val för insamling av analoga signaler i distribuerade automationsskåp. Varje ingång kan ställas in på ett av fem områden, från 0 ~ 500 mV upp till 0 ~ 10 V, så att en och samma modul kan ta emot ett flertal sensorer och givare med spänningsutgång.Samplingen kan väljas mellan ett normalläge på 10 Hz med 14-bitars upplösning och ±0,1 % noggrannhet, och ett snabbläge på 200 Hz med 12-bitars upplösning och ±0,5 % noggrannhet. Ingångsimpedansen är 10 MΩ och ingångarna tål överspänning upp till 120 VDC.För tuffare installationer har modulen 2500 VDC isolation mellan kanalerna och modulen samt ±4 kV kontakt-ESD-skydd på varje anslutning. En programmerbar dubbel watchdog övervakar både modulen och kommunikationen, och det finns polaritetsskydd på matningen 10 ~ 30 VDC. Modulen monteras på DIN-skena och arbetar vid -25 ~ +75 °C.TillämpningarIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem

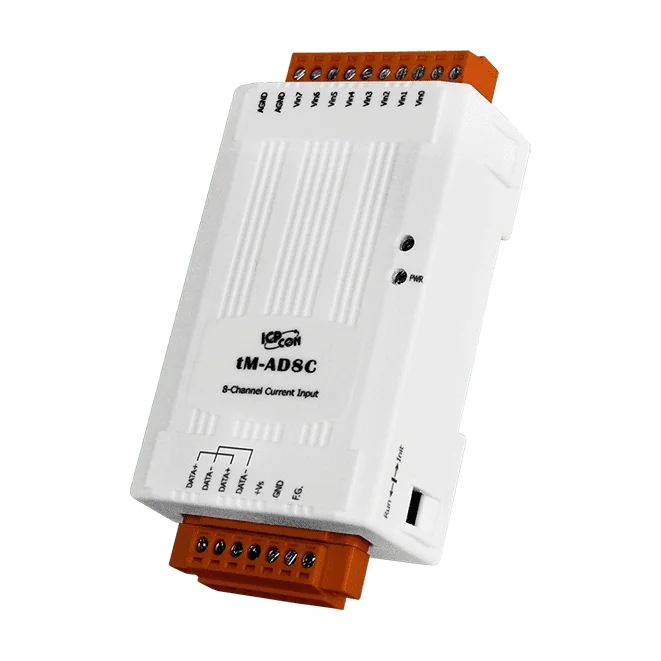

Den tM-AD8C CR är en RS-485-strömingångsmodul för ingenjörer som behöver åtta enkeländade analoga ingångar på en DIN-skensnod. Varje kanal kan ställas in på antingen området 0 ~ 20 mA eller 4 ~ 20 mA, så en och samma modul passar vanliga processignalgivare utan någon ändring av kopplingsschemat.Samplingen kan växlas mellan normalläge, som ger 14-bitars upplösning med ±0,1 % noggrannhet och 10 Hz, och snabbläge, som ger 12-bitars upplösning med ±0,5 % noggrannhet och 200 Hz. Modulen stödjer DCON, Modbus RTU och Modbus ASCII över sin RS-485-port, med överföringshastigheter från 1200 till 115200 bps, och den har en dubbel watchdog som övervakar både modulen och kommunikationslänken.Elektrisk robusthet är inbyggd, med 2500 VDC isolation mellan modulens kretsar, ±4 kV EFT-skydd på matningen samt ±4 kV kontakturladdning / ±8 kV luftурladdning för ESD-skydd. Enheten matas från 10 ~ 30 VDC med skydd mot omvänd polaritet och arbetar vid -25 ~ +75 °C.AnvändningsområdenIndustriell automationIndustrimaskinerByggnadsautomationLivsmedels- och dryckessystemHalvledartillverkningStyrsystem
