tGW-715i-UL-UTA Modbus TCP till RTU/ASCII-gateway, PoE, isolerad RS-422/485

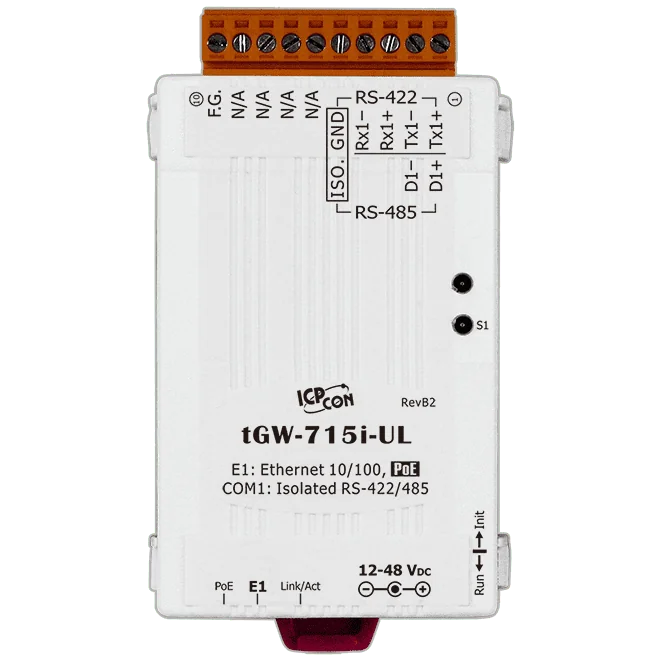

Gatewayn tGW-715i-UL CR kopplar samman Modbus TCP-klienter och seriella Modbus RTU- eller ASCII-enheter över Ethernet, vilket tar bort kabellängdsbegränsningarna i äldre RS-485-länkar. Den passar ingenjörer som behöver föra in befintliga seriella instrument eller styrenheter i ett TCP/IP-nätverk utan att byta ut fältenheterna.Den isolerade varianten har 3000 VDC signalisolering på sin enda RS-422/485-port, vilket hjälper till att skydda den seriella bussen mot jordpotentialskillnader mellan anläggningar. Gatewayn kan dessutom dirigera data mellan två seriella Modbus-enheter över TCP/IP och stödjer uppkopplingsarrangemang som par-anslutning, seriell brygga och seriell tunnel. En läscache lagrar tidigare förfrågningar och svar, så att upprepade frågor från flera masters till samma slav kan besvaras snabbare och med mindre belastning på RS-485-bussen.Strömmen kan komma från en IEEE 802.3af Class 1 PoE-switch via vanlig Ethernet-kabel, eller från en plintingång på +12 ~ 48 VDC. Det standardmässiga driftstemperaturområdet är -25 ~ +70 °C. En DC-kontakt till 2-ledarkabel för ström, 0,3 m (CA-002-UL), ingår.AnvändningsområdenFabriksautomationBygg- och hemautomationFjärrdiagnostik och fjärrhanteringSolcellsövervakning

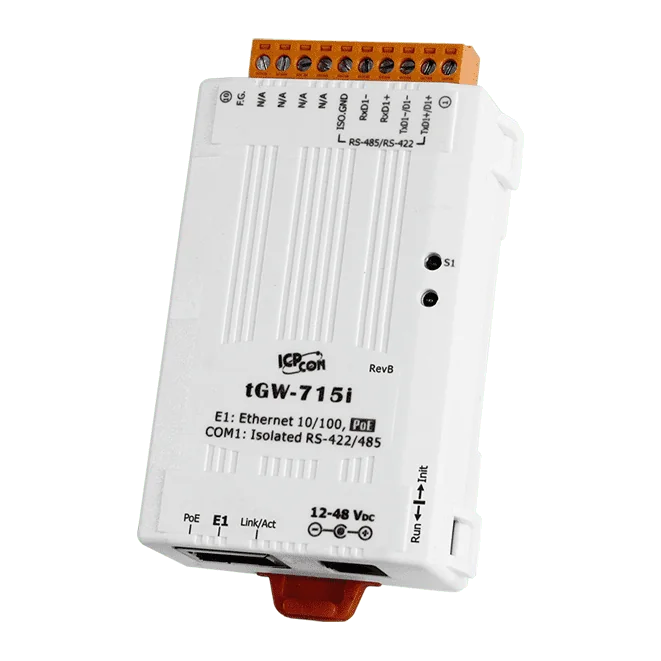

tGW-715i CR är en kompakt gateway som gör att en Modbus TCP-värd kan kommunicera med seriella Modbus RTU- eller ASCII-enheter över Ethernet, vilket tar bort kabellängdsbegränsningarna i äldre seriella nätverk. Den passar ingenjörer som vill modernisera befintlig RS-485- eller RS-422-utrustning till ett IP-baserat SCADA- eller HMI-system.Enheten kan även konfigureras för parkoppling, seriell brygga eller seriell tunnel, där data dirigeras över TCP/IP mellan två seriella Modbus-enheter. En läscache lagrar nyligen skickade förfrågningar och svar, så att upprepade frågor från flera masters till samma slav besvaras snabbare och belastar den seriella bussen mindre.Strömförsörjningen kan ske via PoE (IEEE 802.3af, Klass 1) eller via en +12 ~ 48 VDC-matning med skruvplint. Den 3000 VDC signalisoleringen på den seriella porten och DIN-skensmonteringen gör enheten praktisk för installationer i elskåp. Beställningskoden inkluderar en DC-kontakt till 2-ledarkabel för strömförsörjning, 0,3 M.AnvändningsområdenFabriksautomationBygg- och hemautomationFjärrdiagnos och fjärrhanteringSolcellsövervakning

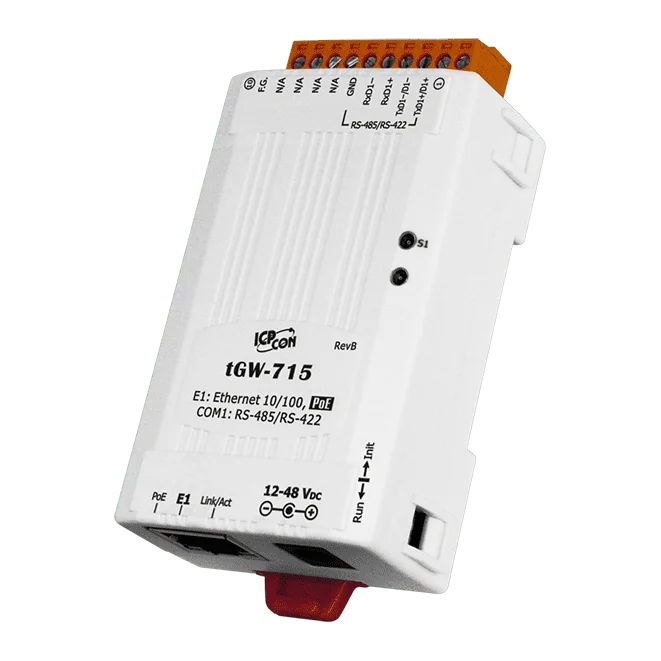

tGW-715 CR överbryggar Modbus TCP/UDP-värdar i ett Ethernet-nätverk med seriella Modbus RTU- eller ASCII-enheter på RS-422/485. Det gör det möjligt för ett övervakningssystem att nå fältenheter utan att begränsas av kabellängderna på äldre seriella länkar, och gatewayen kan agera master eller slav på båda sidor av konverteringen.Gatewayen kan även användas i par-anslutning, seriell brygga eller seriell tunnel, där seriell Modbus-data dirigeras över TCP/IP mellan två RTU- eller ASCII-enheter. En läscache lagrar tidigare förfrågningar och svar, så att upprepade frågor från flera HMI- eller SCADA-master till samma slav besvaras snabbt, vilket minskar trafiken på RS-485-bussen.Strömmen kan matas över Ethernet via IEEE 802.3af Klass 1 PoE, eller från en +12 ~ 48 VDC plintingång där ingen PoE-switch finns tillgänglig. Leveransen inkluderar en DC-uttagskabel till 2-tråds strömkabel, 0,3 M. Enheten är inbyggd i ett plasthölje för montering på DIN-skena och är specificerad för drift vid -25 ~ +75 °C.AnvändningsområdenFabriksautomationBygg- och hemautomationFjärrdiagnos och fjärrhanteringSolcellsövervakning

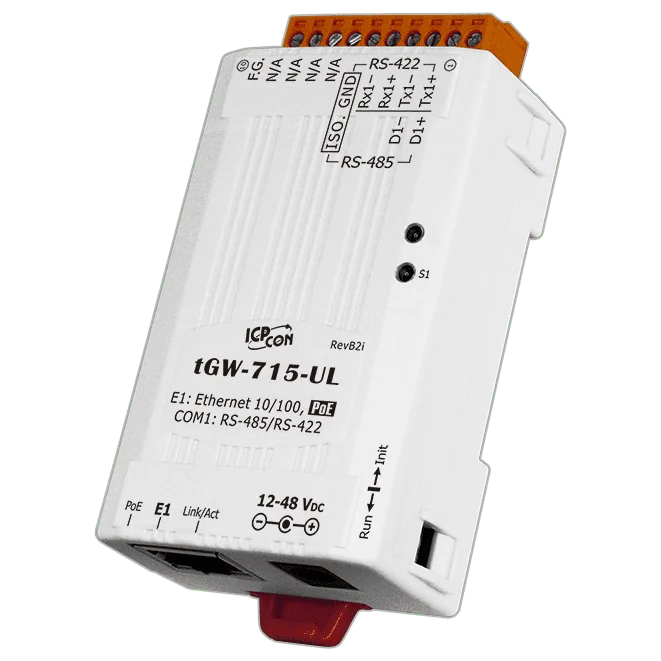

Gatewayen tGW-715-UL överbryggar Ethernet-baserade Modbus TCP-masters och seriella Modbus RTU/ASCII-enheter via ett enda 1-portars RS-422/485-gränssnitt. Den gör det möjligt att nå äldre seriell utrustning över ett TCP/IP-nätverk och tar bort kabellängdsbegränsningarna som gäller för en direkt seriell anslutning.Strömmen kan tillföras över Ethernet med IEEE 802.3af Klass 1 PoE från en kompatibel switch, eller från en plintanslutning på +12 ~ 48 VDC när ingen PoE-switch finns tillgänglig. En läscache lagrar tidigare förfrågningar och svar, så att upprepade avfrågningar från flera masters till samma slav kan besvaras snabbt, vilket minskar trafiken på RS-485-bussen.Denna beställningskod använder den standardiserade, icke-isolerade RS-422/485-porten med ett driftområde på -25 ~ +70 °C. Välj varianten tGW-715i-UL om den seriella porten kräver 3000 VDC signalisolering, eller versionen -UTA för drift ner till -40 °C.TillämpningarFabriksautomationByggnads- och hemautomationFjärrdiagnos och fjärrhanteringSolcellsövervakning
