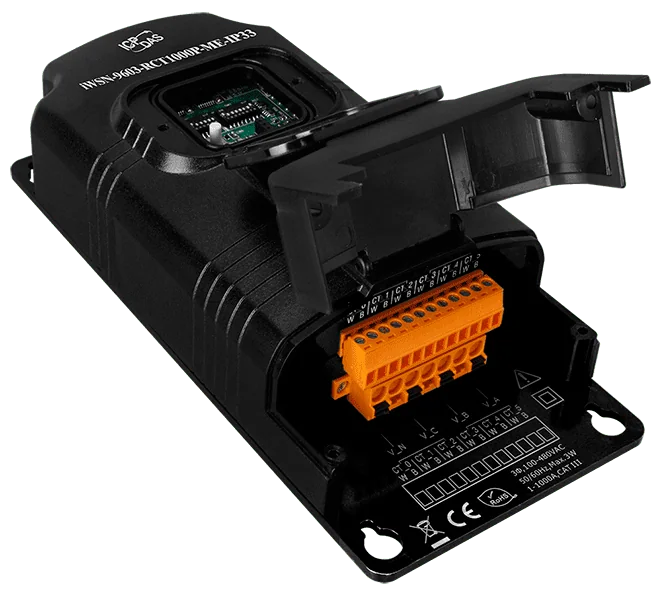

iWSN-9603-RCT1000P-ME-IP33 Trådlös trefasmätare, 1000 A Rogowski-CT

iWSN-9603-RCT2000P-ME-IP33 är en trådlös 3-fas elmätare för mätning av energiförbrukning på utrustning som matas från samma växelströmskälla. Den tar emot en 3-fas spänningsingång och två 3-fas strömslingor, med sex Rogowski-strömtransformatorer med märkström upp till 2000 A, innerdiameter 105 mm och 4 m anslutningskablar. Mätvärden skickas via 433 MHz-radio, vilket gör mätaren lämplig för distribuerade eller snabbt idrifttagna installationer där det är opraktiskt att dra extra kraftkablar.Denna beställningskod är det högsta strömalternativet i iWSN-9603-serien. Varianterna -RCT500P och -RCT1000P använder Rogowski-CT:er på 500 A respektive 1000 A med innerdiameter 55 mm respektive 80 mm. Noggrannhetsvärdet för Wh på bättre än 2 % vid PF=1 gäller för denna modell endast när ingångsströmmen överstiger 200 A, så den nedre delen av mätområdet ligger utanför det specificerade villkoret.Mäter 3P4W, 3P3W, 3P3W 2CT, 1P3W och 1P2W-kopplingar med dubbelriktad kWh-mätningVerkligt effektivvärde (True RMS) för spänning och ström, aktiv effekt, aktiv energi, effektfaktor och frekvensInbyggd RTC tidsstämplar varje mätning, med en 3-minuters historikcache för datakompletteringSjälvförsörjande från den uppmätta spänningsingången, märkt 100 - 480 VAC (58 - 277 VAC enfas)433 MHz-radio med upp till 64 trådlösa delnät och en inbyggd allriktad antennIP33-kapsling och kontaktskydd för installation utanför en elskåpMätaren konfigureras med DIP-omkopplare och är avsedd för väggmontage. Typiska användningsområden är effektivitetsarbete för maskiner och processer, hantering av effektinformation, beräkning av koldioxidutsläpp, prediktivt underhåll och analys av förbrukningsdata.AnvändningsområdenFörbättring av effektivitet för maskiner och processerAdministration av effektinformationBeräkning av koldioxidutsläppPrediktivt underhållBig data-analys av elförbrukning

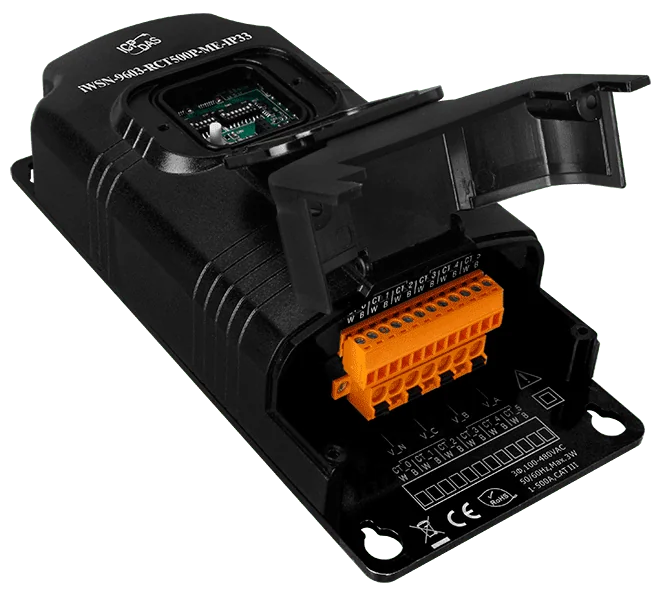

iWSN-9603-RCT500P-ME-IP33 är en trådlös elmätare för 3-fas- eller enfas-växelströmskretsar. Den har en spänningsingång och upp till två 3-fasslingor, där varje slinga mäts med Rogowski-strömtransformatorer. Denna 500 A-variant levereras med sex strömtransformatorer med 55 mm innerdiameter på 4 m kablar, vilket täcker 5 A till 500 A. Den är avsedd för ingenjörer som behöver läsa energidata från flera laster som matas från samma försörjning, utan att dra separat matningsledning till mätaren.Mätaren får sin ström från den uppmätta spänningskabeln, så installationen kräver ingen separat matning. Mätvärden skickas över 433 MHz-radio, och enheten kan arbeta inom upp till 64 trådlösa delnät. En inbyggd RTC tidsstämplar varje mätvärde, och en 3-minuters historikcache kompletterar data när länken bryts. Konfigurationen görs med DIP-omkopplare.Höljet är klassat IP33 och är väggmonterat, vilket passar installationer utanför en elskåp där brandsläckningssystem kan vara aktiva. Ett kontaktskydd skyddar mot oavsiktlig beröring av spänningsförande anslutningar.AnvändningsområdenFörbättring av energieffektivitet i maskiner och processerAdministration av elinformationBeräkning av koldioxidutsläppPrediktivt underhållBig data-analys av elförbrukning

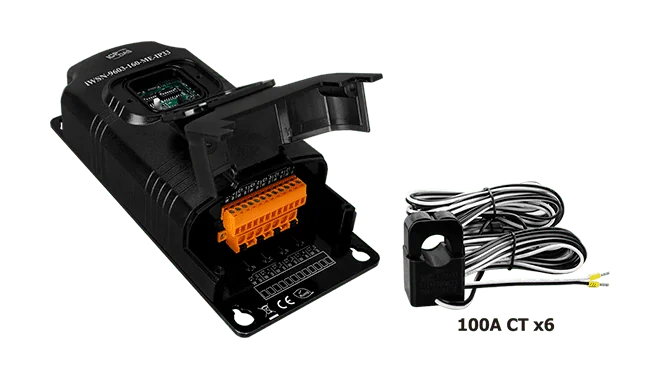

iWSN-9603-160-ME-IP33 är en trådlös intelligent elmätare för övervakning av trefas växelströmskretsar. Den har en trefas spänningsingång och två trefas strömingångar, där varje ingång matas av 100 A delbara strömtransformatorer med 16 mm innerdiameter. Sex strömtransformatorer och 8 m anslutningskablar ingår, vilket gör mätaren lämplig för ingenjörer som mäter förbrukningen hos flera maskiner eller processer som matas från samma försörjning.Installationen förenklas eftersom modulen tar sin matningsspänning från den uppmätta spänningskabeln, så ingen separat strömförsörjning behövs. Mätvärden rapporteras över ett subgigahertz-radionät på 433 MHz med upp till 64 delnät, och en historikdatacache på 3 minuter finns som komplement till datan. Varje mätvärde tidsstämplas av den inbyggda RTC:n.Kapslingen har skyddsklass IP33 och är försedd med ett kontaktskydd som förhindrar blottade kontakter och minskar risken för elstötar. En inbyggd 2 A säkring skyddar huvudkretsen. Konfigurationen görs med DIP-omkopplare.AnvändningsområdenFörbättring av energieffektiviteten hos maskiner och processerAdministration av elinformationBeräkning av koldioxidutsläppPrediktivt underhållBig data-analys av elförbrukning

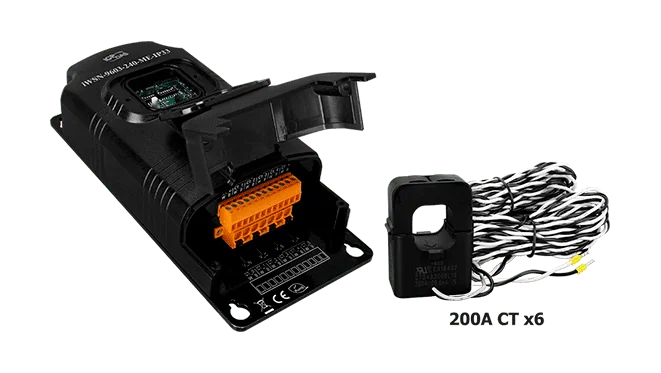

iWSN-9603-240-ME-IP33 är en trådlös energimätare för övervakning av flera laster som matas från samma växelströmsförsörjning. Den har en trefas spänningsingång och två trefas strömingångar, var och en utrustad med 200 A delbara strömtransformatorer, vilket gör att den kan täcka 2-krets trefas eller 4-krets enfas i en enda enhet.Eftersom mätaren får sin matning från den uppmätta spänningskabeln behövs ingen separat försörjningsledning. Mätvärdena skickas över 433 MHz radio, med upp till 64 trådlösa delnät tillgängliga, vilket passar produktionsgolv där metallkonstruktioner och tät utrustning annars skulle störa ett konventionellt kabelburet nätverk.Dubbelriktad kWh-mätning med äkta RMS-spänning och -strömInbyggd RTC tidsstämplar varje mätning, med en 3-minuters historikcache för att fylla luckorIP33-kapsling med kontaktskydd, för installation utanför en elskåpAnvändningsområdenFörbättring av energieffektivitet för maskiner och processerAdministration av elinformationBeräkning av koldioxidutsläppPrediktivt underhållAnalys av big data för elförbrukning
