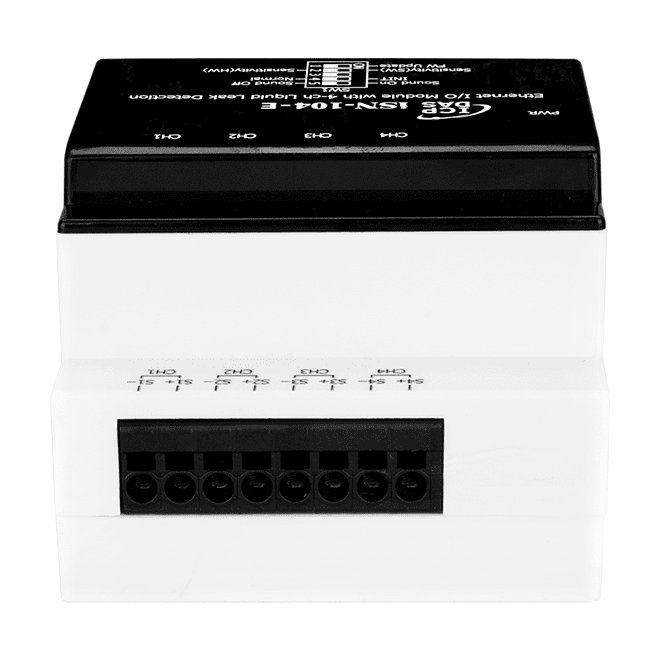

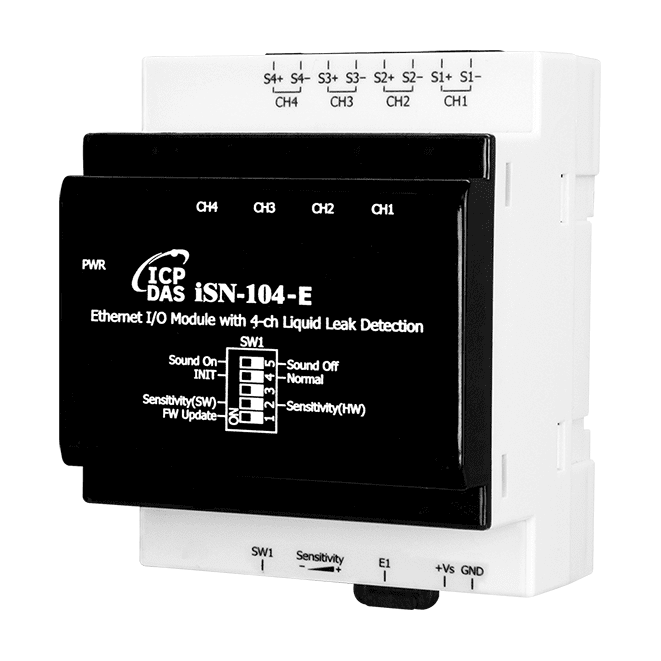

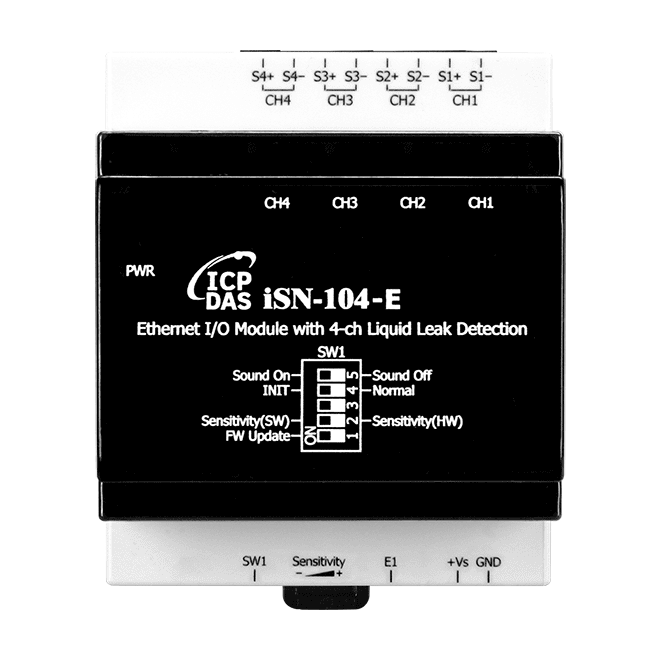

iSN-104-E Larmmodul för vätskeläckage, 4-kanals med Modbus TCP/UDP och MQTT
4-kanalig larmmodul för vätskeläckage med kabelbrottslarm, summer och anslutning via Modbus TCP/UDP eller MQTT. Stöder punktsensorer eller detekteringskablar upp till 500 meter, med PoE- och DC-matning.
- Fyra kanaler för läckagedetektering med punkt- eller kabelsensorer
- Läckage- och kabelbrottslarm med summer, som kan tystas med tryckknapp
- Detekteringskabel och förlängningskabel upp till 500 meter
- Känslighet justerbar med vridbrytare, 26 kΩ ~ 580 kΩ
- Kommunikation via Modbus TCP/UDP och MQTT över en enda RJ-45-port
- Redundant matning via PoE (IEEE 802.3af, Klass 1) eller 10 ~ 48 VDC
1 635,72 kr per st.
| 1-9 st. | 1 635,72 kr | |
|---|---|---|
| 10-30 st. | 1 547,90 kr | −5 % |
| 31+ st. | 1 471,05 kr | −10 % |
Produktinformation "iSN-104-E Larmmodul för vätskeläckage, 4-kanals med Modbus TCP/UDP och MQTT"
Modulen iSN-104-E övervakar fyra kanaler för läckagedetektering och rapporterar läckage och kabelbrott direkt, utan någon extra omvandlingsmodul. Varje kanal kan använda en punktsensor eller en linjedetekterande kabel, vilket gör modulen lämplig för både punktvis övervakning och långa rörsträckor.

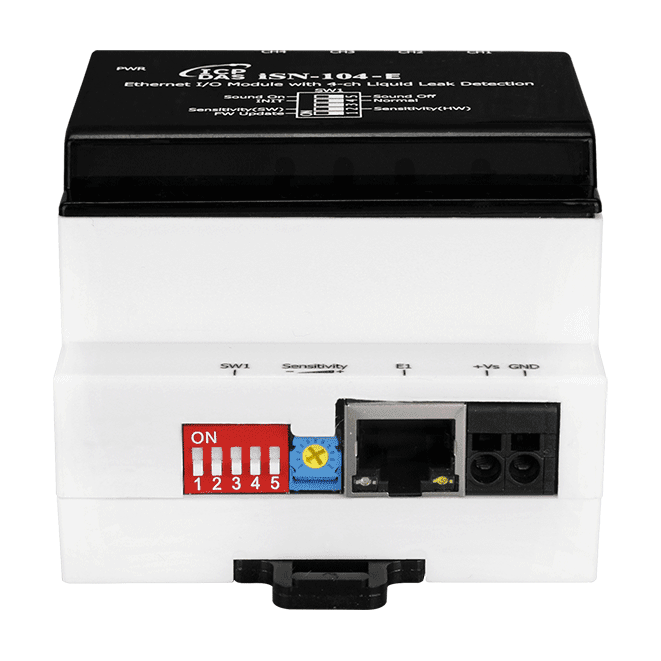

Detekteringskablar och förlängningskablar kan löpa upp till 500 meter totalt. Känslighetsintervallet 26 kΩ till 580 kΩ ställs in med en vridbrytare, och en tryckknapp tystar summern medan statuslamporna visar strömförsörjning och larmläge. Fjärrlarm och styrning av enheten är möjlig via Modbus TCP/UDP eller MQTT, så modulen kan mata befintliga HMI-, SCADA- eller övervakningssystem.

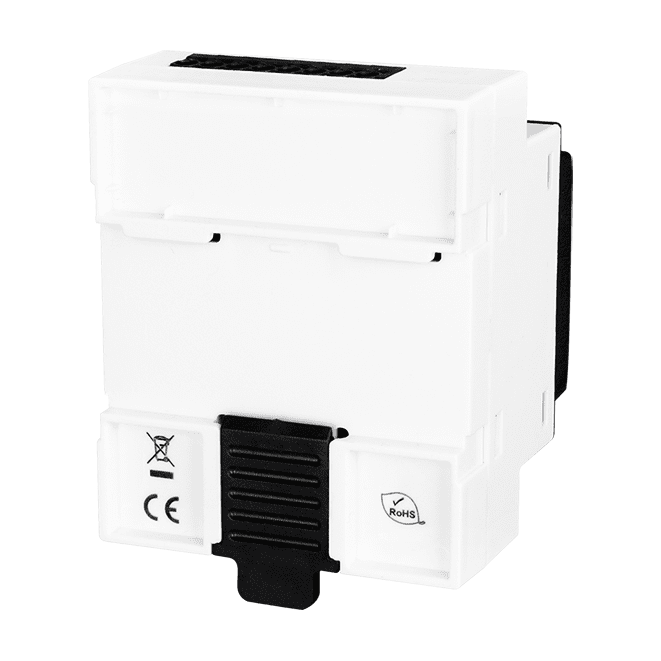

Enheten kan matas med redundant ström via PoE (IEEE 802.3af, Klass 1) eller en ingång på 10 ~ 48 VDC, med skydd mot omvänd polaritet. Den monteras på DIN-skena och är specificerad för drift vid -25 ~ +75 °C.
Användningsområden
- Övervakning av vattenrörsläckage i byggnader
- Övervakning av brandrör och avloppsrör
- Detektering av läckage från tappvatten, dränering och elektrisk utrustning
- Läckagedetektering i realtid i serverrum, lager, bibliotek och museer
- Läckageövervakning på luftbehandlingsutrustning, kylaggregat, vätskebehållare och pumptankar
- Integration med WISE IoT Edge Controller eller TPD/VPD Touch HMI
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | Ethernet |
| Montering: | DIN-skena |
| Portar: | 1 x RJ-45, 10/100 Base-TX |
| Produkttyp: | Vätskeläckagedetekteringsmodul |
| Protokoll: | Modbus TCP/UDP, MQTT |
| Strömingång: | 10 ~ 48 VDC, PoE |
| PoE: | Ja |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV för strömförsörjning |
| ESD (IEC 61000-4-2) | ±8 kV luft för slumpvis punkt |
| LED-indikatorer | |
| Status | 1 som strömindikator 4 som larmindikator |
| System | |
| Larm | För både detektering av vätskeläckage och detektering av kabelbrott. |
| Summer | Ja. Kan tystas med en tryckknapp. |
| Detektering av vätskeläckage | |
| Kanaler | 4 |
| Vätsketyp | Vatten, 2uS/cm |
| Sensortyp | Sond för punktdetektering eller kabel för linjedetektering |
| Max. kabellängd | 500 meter Inkluderar vätskeläckagedetekteringskabel och förlängningskabel. |
| Känslighetsområde | 26 KΩ ~ 580 KΩ (justerbar med vridomkopplare) |
| Kabelbrottsdetektering | Ja. För kabel för läckagedetektering av vätskor Endast CA-LLD-DC100X-Lxxx. |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP/UDP, MQTT |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | 10 ~ 48 VDC |
| Förbrukning | 1,6 W max. |
| Strömförsörjs från PoE | Ja, IEEE 802.3af, klass 1 |
| Mekanisk | |
| Mått (mm) | 72 x 95 x 57 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
