iP-8417 ISaGRAF SoftLogic PAC, 4-slots RS-485-styrenhet med MiniOS7

iP-8817 CR är en programmerbar automationsstyrenhet med 8 kortplatser som kör inbäddad ISaGRAF Ver.3 SoftLogic enligt IEC 61131-3 på en 80186-CPU med klockfrekvens 80 MHz under MiniOS7. Den passar ingenjörer som behöver PLC-liknande styrlogik med ett rack av kallbytbara seriella I/O-moduler i en och samma enhet.De åtta kortplatserna tar emot seriella I/O-moduler i högprofil I-87K, och I-8K-serien finns också listad som stödd I/O-typ. Fyra seriella portar (två RS-232, en isolerad RS-485 och en omkopplingsbar RS-232/RS-485) gör det möjligt för styrenheten att kommunicera med fältenheter, medan RS-485-fjärr-I/O-moduler från I-7000-serien och expansionsenheter (RU-87Pn eller I-87Kn) bygger ut systemet ytterligare.Batteribackat SRAM behåller data genom strömavbrott, och enheten har ett 64-bitars hårdvaruserienummer, en realtidsklocka, en watchdog-timer och redundanta strömingångar. Observera att ISaGRAF inte kan köras på 64-bitars Windows 7- eller 8-datorer; Win-GRAF är det rekommenderade alternativet för dessa system.AnvändningsområdenIndustriell styrning med IEC 61131-3-logik i ISaGRAFDistribuerad I/O med RS-485-fjärr-I/O-moduler (I-7000-serien)Seriell I/O-utbyggnad med I-87K-moduler via expansionsenheterna RU-87Pn eller I-87Kn

iP-8447 CR är en programmerbar automationsstyrenhet med fyra platser som kör inbyggd ISaGRAF Ver.3 SoftLogic, programmerad enligt IEC 61131-3, på en 80186 CPU på 80 MHz under MiniOS7. Den passar ingenjörer som vill ha en PLC-liknande styrenhet som direkt kan hantera högpresterande parallella I/O-moduler (I-8K) eller seriella I/O-moduler (I-87K) i sina hot-swap-platser, eller nå fjärrstyrd I/O via RS-485.Anslutningsmöjligheterna bygger på två Ethernet-portar 10/100 Base-TX och fyra seriella portar (två RS-232, en RS-485 med 3000 VDC isolering och en omkopplingsbar RS-232/RS-485). Styrenheten stödjer ett brett protokollurval, bland annat Modbus TCP/IP Slave, Modbus RTU/ASCII Master, DCON, UDP, TCP Client, CAN/CANopen och FTP Client. Data lagras i 512 KB batteribackat SRAM, och varje enhet har ett 64-bitars hårdvaruserienummer.Observera att ISaGRAF inte kan köras på 64-bitars Windows 7- eller 8-datorer. Där en 64-bitars Windows 7- eller 8-arbetsstation används är Win-GRAF den lämpliga programmeringsmiljön.

iP-8847 CR är en ISaGRAF-baserad Ethernet-PAC med 8 kortplatser, avsedd för ingenjörer som behöver styrlogik enligt IEC 61131-3 som körs på en 80186-CPU med 80 MHz under MiniOS7. Den inbyggda ISaGRAF Ver.3 SoftLogic står för programmeringen, medan de åtta kortplatserna med hot-swap tar emot seriella I/O-moduler i högprofil av typen I-87K för att utöka systemet.Kommunikationen hanteras av två 10/100 Base-TX Ethernet-portar, fyra seriella portar (RS-232/RS-485) och ett brett protokollstöd, inklusive Modbus TCP/IP, Modbus RTU, DCON, CAN/CANopen samt UDP/TCP-klient- och serverfunktioner. Batteribackat SRAM bevarar data vid strömavbrott, och redundanta matningsingångar stödjer konstruktioner med högre driftsäkerhet.Beställningskoden bär den RoHS-beteckning som anges i källans produktbeskrivning. Monteringsalternativen är DIN-skena eller väggmontage, med ett driftstemperaturområde på -25 ~ +75°C.AnvändningsområdenMaskin- och processtyrning med logik enligt IEC 61131-3Distribuerad I/O med I-87K-seriemoduler och RS-485-fjärr-I/OIntegration av seriella enheter via RS-232/RS-485 och Modbus-nät

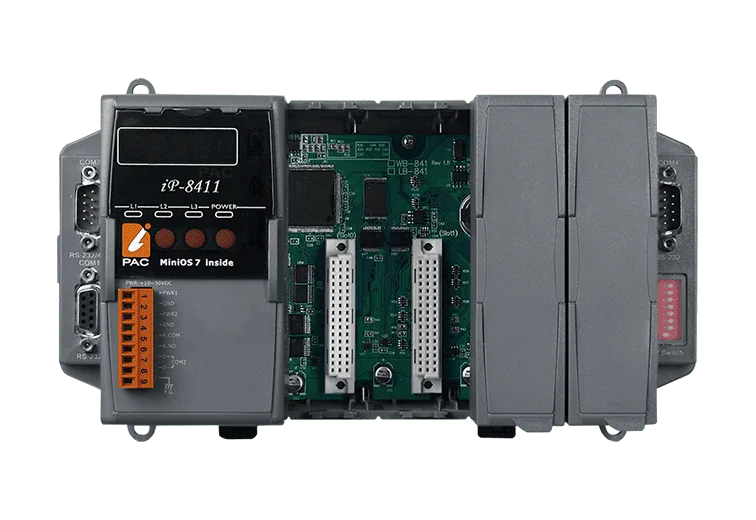

iP-8411 CR är en inbyggd styrenhet byggd kring det DOS-liknande operativsystemet MiniOS7, som startar på 0,4 ~ 0,8 sekunder. Dess bakplan har fyra platser för I/O-moduler ur I-8K- och I-87K-serierna, inklusive DI, DO, DIO, AI, AO, räknar-/frekvensmoduler och rörelsestyrningsmoduler, så att en och samma styrenhet kan konfigureras för olika fältsignaler.Enheten har fyra seriella COM-portar: två RS-232, en RS-485 med 3000 VDC isolering och en omkopplingsbar RS-232/RS-485. Den används för fjärrinsamling av data, miljöövervakning, energistyrning och fabriksautomation. De redundanta matningsingångarna har 1 kV isolering mot brus och transienter, och det nominella driftsområdet -25 ~ +75 °C passar tuffa industrimiljöer. Beställningskoden CR är den RoHS-variant som anges i produktbeskrivningen.Programmering sker med en mjukvaruutvecklingskit för C-språket som innehåller TCP/IP- och Modbus-bibliotek, med 512 KB Flash, 16 KB EEPROM och ett microSD-fack för lagringsutökning på upp till 32 GB.AnvändningsområdenFjärrinsamling av data och styrningMiljöövervakningEnergistyrningFabriksautomationIndustriell övervakning, mätning och styrning
