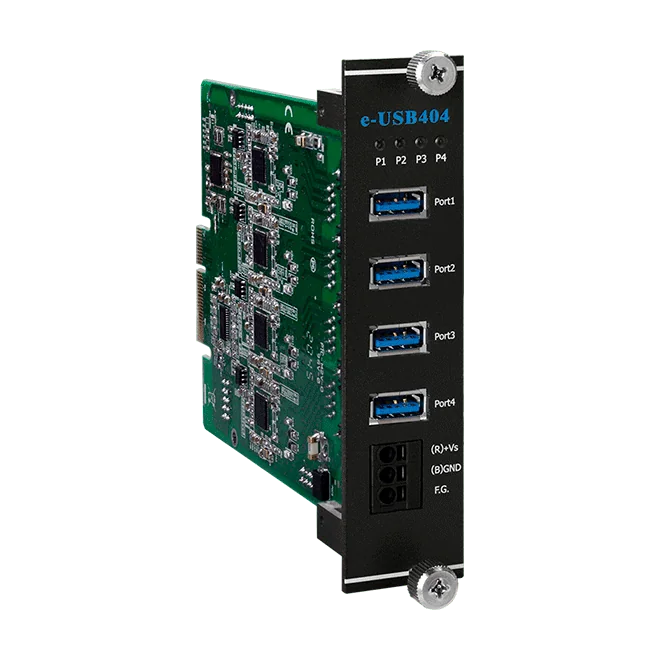

e-USB404 4-portars USB 3.1 Gen 1-expansionsmodul, e-Bus x4
4-portars USB 3.1 Gen 1-expansionsmodul för e-Bus x4-platsen i AXP-9000-IoT PAC, som levererar upp till 900 mA per port vid 5 V för USB-visionkameror och andra USB-enheter.
- Fyra oberoende USB 3.1 Gen 1-värdkontroller, var och en med egen 5 Gbps SuperSpeed-bandbredd
- Kompatibel med USB 3.1 Gen 1 (samma som USB 3.0), med High Speed-, Full Speed- och Low Speed-lägen
- 5 V-utgång upp till 900 mA per port, med överlast- och kortslutningsskydd
- Strömbrytare per port i SDK:n, för återställning av USB-enheter efter fel
- LED-indikator för strömstatus på varje port
- Fyra USB Type-A-kontakter tillgängliga på frontpanelen
2 815,87 kr per st.
| 1-9 st. | 2 815,87 kr | |
|---|---|---|
| 10-30 st. | 2 672,88 kr | −5 % |
| 31+ st. | 2 540,88 kr | −10 % |
Produktinformation "e-USB404 4-portars USB 3.1 Gen 1-expansionsmodul, e-Bus x4"
Med e-USB404 CR kan du lägga till fyra oberoende USB 3.1 Gen 1-värdkontroller till en AXP-9000-IoT programmerbar automationsstyrenhet via en enda e-Bus x4-plats. Den passar ingenjörer som behöver flera USB-enheter igång samtidigt, särskilt USB-visionkameror som genererar stora mängder bilddata.
Varje port har egen kontroller och en LED-statusindikator, och alla fyra Type-A-kontakterna är åtkomliga på frontpanelen för enkel kabeldragning. Varje port levererar 5 V med upp till 900 mA och har överlast- och kortslutningsskydd. Strömmen till varje port kan slås på och av i programvara via SDK:n, vilket gör det möjligt att återställa en hängd USB-enhet vid felåterhämtning.
- Överföringslägen: SuperSpeed (5 Gbps), High Speed (480 Mbps), Full Speed (12 Mbps) och Low Speed (1,5 Mbps)
- Stöds på Microsoft Windows 7/8.1/10 och Linux
- Driftstemperatur -25 ~ +60 °C
Typiska användningsområden är bildinsamling (frame grabbing) vid maskinseende-inspektion, automatisk optisk inspektion, kvalitetssäkring och medicinsk avbildning.
Användningsområden
- Maskinseende-inspektion
- Automatisk optisk inspektion
- Kvalitetssäkring
- Medicinsk avbildning
| Driftstemperatur: | -25 ~ +60 °C |
|---|---|
| Gränssnitt: | e-Bus x4, USB 3.1 Gen 1 |
| Portar: | 4 |
| Produkttyp: | Expansionsmodul |
| Strömingång: | 4 W från e-Bus-plats, 20 W externt |
Specifikationer
| Programvara | |
|---|---|
| Stöd för OS | Microsoft Windows 7/8.1/10 och Linux |
| SDK | Ja, USB-ström på/av via API |
| Bussgränssnitt | |
| Typ | e-Bus x4 |
| LED-indikatorer | |
| Status | 4 x strömstatus för varje USB-port |
| USB | |
| Portar | 4 x USB 3.1 Gen 1 värdkontroller |
| Specifikation | Överensstämmer med USB 3.1 Gen 1-specifikationen och Intel® x HCI-specifikationen, Rev1.0 |
| Överföringshastighet | SuperSpeed (5 Gbps), High Speed (480 Mbps), Full Speed (12 Mbps), Low Speed (1,5 Mbps) |
| Försörjningsström | 900 mA/5 V max. per port |
| Kontakt | 4 x USB Typ-A-kontakt |
| Överbelastningsskydd | Ja |
| Kortslutningsskydd | Ja |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 0,1 A @ 24 VDC utan PD-belastning, 0,5 A @ 24 VDC med full PD-belastning (4,5 W per port) |
| Ingångstyp | Max. 4 W USB-ström endast från e-Bus-plats Max. 20 W USB-ström från extern strömförsörjning |
| Mekanisk | |
| Mått (mm) | 31 x 136 x 133 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

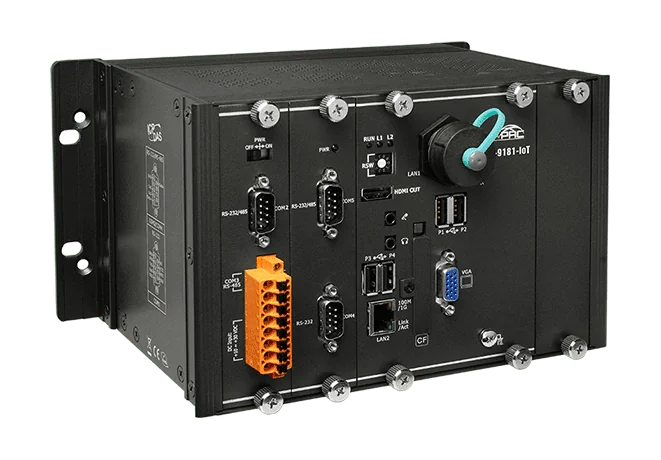

XP-9181-IoT CR är en Windows-baserad programmerbar automationsstyrenhet för ingenjörer som behöver HMI, datainsamling och styrning i en och samma kompakta enhet. Den kör Windows 10 IoT Enterprise LTSC (64-bit) på en Intel Atom E3845-processor med 1,91 GHz och fyra kärnor, med 4 GB DDR3 SDRAM och en 64 GB SSD, så att vanlig Windows-programvara och utvecklingsverktyg kan användas direkt på styrenheten.Anslutningarna omfattar VGA- och HDMI-utgångar för bildskärm, två 10/100/1000M Ethernet-portar, fyra USB 2.0-portar och en uppsättning galvaniskt isolerade seriella portar: en RS-232, en RS-485 och två omkopplingsbara RS-232/RS-485, vardera med 3000 VDC isolation. En lokal plats accepterar I/O-moduler i serierna I-9K eller I-97K, och fjärrstyrd I/O-expansion är möjlig via Ethernet- eller RS-485-I/O-moduler.Enheten är avsedd för montering på DIN-skena eller vägg och har en matningsingång på +10 ~ 30 VDC med redundanta matningsingångar för ökad driftsäkerhet. Dess dubbla watchdog-timer och driftområdet -25 ~ +60 °C passar krävande installationer i styrskåp. Beställningskoden CR är standardversionen, som uppfyller RoHS.AnvändningsområdenHMI och operatörsgränssnittDatainsamlingMaskin- och processtyrningIntegrerad PAC för styrskåp

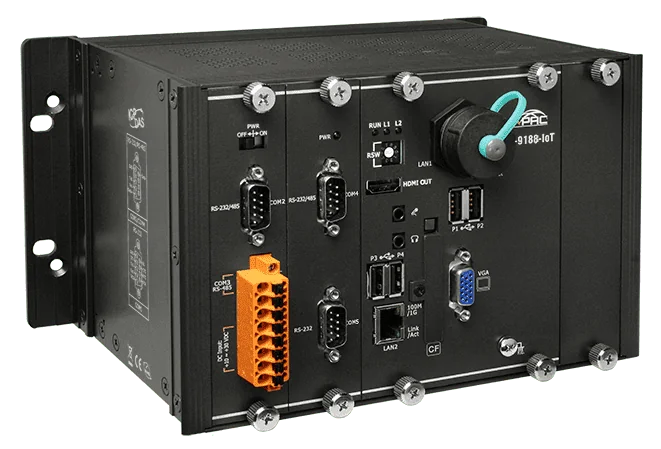

Den XP-9188-IoT CR är 1-kortplatsmodellen i Win-GRAF XP-9000-IoT-serien, en PAC som kör Windows 10 IoT Enterprise (64-bit) med en inbäddad Win-GRAF SoftLogic-runtime programmerad enligt IEC 61131-3. Styrlogik, operatörsbilder och datahantering samsas i ett och samma metallhölje, vilket passar projekt där annars en separat PLC, HMI-dator och gateway skulle behövas.Anslutningarna omfattar två RJ-45 10/100/1000 Base-TX Ethernet-portar, fyra USB 2.0-portar, VGA- och HDMI-utgångar för bildskärm samt fyra COM-portar (en RS-232, en RS-485 och två RS-232/RS-485), var och en galvaniskt isolerad för 3000 VDC. Den enda expansionsplatsen tar I/O-moduler av serierna I-9K eller I-97K. Protokollen som stöds inkluderar OPC UA Server, Modbus TCP/IP Master/Slave, Modbus RTU Master/Slave, Modbus ASCII Master, DCON och användardefinierade protokoll.Redundanta strömingångar och stöd för ett redundant Dual-PAC-system finns tillgängliga för tillämpningar som kräver ökad driftsäkerhet. Enheten arbetar i temperaturområdet -25 till +60 °C och kan monteras på DIN-skena eller på vägg.AnvändningsområdenIntegrerad HMI, datainsamling och styrning i en enda enhetSoft-PLC-styrning med IEC 61131-3-programmering i Win-GRAFMaskin- och automationsprojekt som kräver lokal I/O-expansion och anslutning av seriella enheterRedundanta styrsystem med Dual-PAC
