X400 CR 16-bitars Timer/Counter X-board för I-7188XC

Med X300 får en kompatibel styrenhet två analoga spänningsutgångar via ett insticks-X-board. Varje kanal använder ett 12-bitars D/A-steg med ett utgångsområde på 0 ~ 4,095 VDC, vilket passar styrsignaler som behöver ett enkelt och känt spänningsintervall.X300 är uttryckligen angiven för I-7188XC. Den bredare X-board-serien omfattar I-7188XA, I-7188XB, I-7188XG, I-7188EG, I-7188EX och flera varianter av uPAC-7186EX, så kontrollera värdmodellen före beställning. Endast ett X-board kan monteras per µPAC.Icke isolerade utgångar med en spänningsutgångsförmåga på 5 mA enligt källdatatKompakt kortstorlek på 38 mm x 64 mmDriftområde -25 ~ +75 °C, lagring -40 ~ +80 °CAnvändningsområdenGer analoga styrutgångar på 0 ~ 4,095 V i en I-7188XC-styrenhet

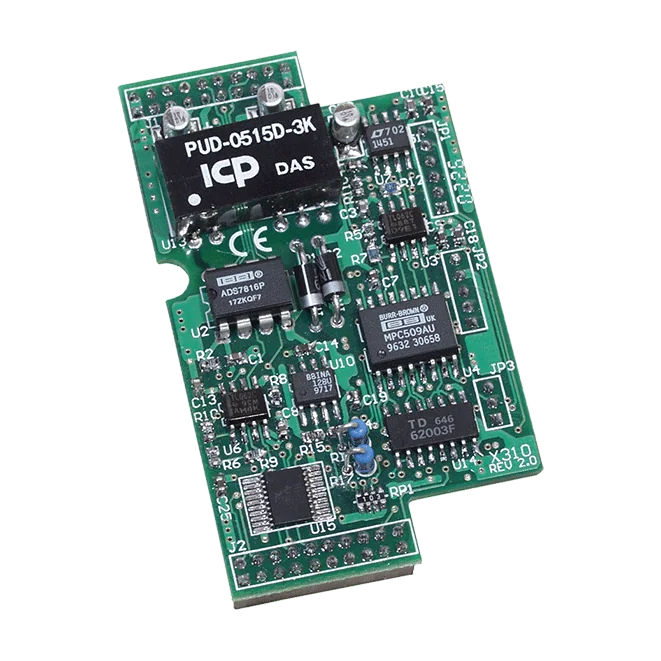

X310 CR är ett X-board som lägger till lokal analog och digital I/O på kompatibla styrenheter I-7188 och uPAC-7186EX. Det passar projekt som behöver ström- och spänningsmätning tillsammans med kontaktavkänning och kopplade utgångar på ett och samma expansionskort.Två 12-bitars analoga ingångar täcker olika signaltyper: kanal 0 accepterar 0 ~ 20 mA och kanal 1 accepterar 0 ~ +10 V. Tre digitala ingångar för torra kontakter är konfigurerade som sink och aktiveras från +3,5 V till +30 VDC. En 12-bitars analog utgång ger 0 ~ +10 V med en spänningsutgångskapacitet på 10 mA.De tre digitala utgångarna är av typen NPN med öppen kollektor, dimensionerade för laster upp till +30 VDC och 100 mA. Alla kanaler är icke-isolerade, och kortet mäter 38 mm x 64 mm. Endast ett X-board kan monteras på varje µPAC-enhet.AnvändningsområdenLägga till analog och digital I/O på kompatibla styrenheter I-7188 och uPAC-7186EX

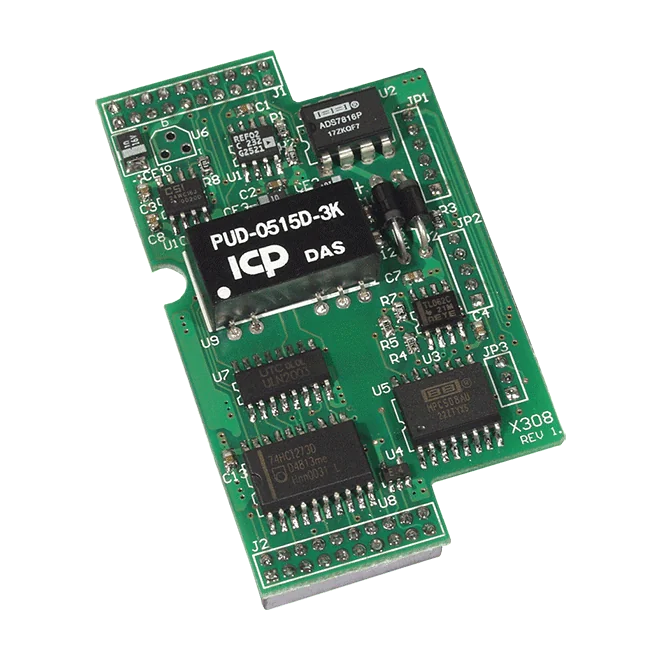

Kortet X308 CR är ett X-board som bygger ut kompatibla styrenheter i I-7188- och uPAC-7186EX-serierna med fyra ej isolerade analoga ingångar och sex digitala utgångar. Varje ingång läser 0 ~ +10 V med 12-bitars upplösning och samplingshastighet på upp till 1 kHz, vilket passar ingenjörer som behöver enkel spänningsmätning tillsammans med kopplingsfunktioner i en och samma styrenhet.De digitala utgångarna är öppen kollektor (NPN) med en lastspänning på upp till +30 VDC och en lastström på 100 mA. De analoga ingångarna har en ingångsimpedans på 2 MOhm och skydd mot överspänning upp till ±30 VDC. Båda I/O-grupperna är ej isolerade, så kortet är bäst lämpat för installationer där isolering tillhandahålls på annat håll i systemet.X308 CR är kompatibelt med serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX. Endast ett X-board kan monteras per µPAC. Kortet mäter 38 mm x 64 mm, arbetar vid -25 ~ +75 °C och är RoHS- och WEEE-certifierat.AnvändningsområdenÖvervakning av spänningssignaler på µPAC- och I-7188-styrenheterKoppling av laster med NPN-digitala utgångar med öppen kollektor

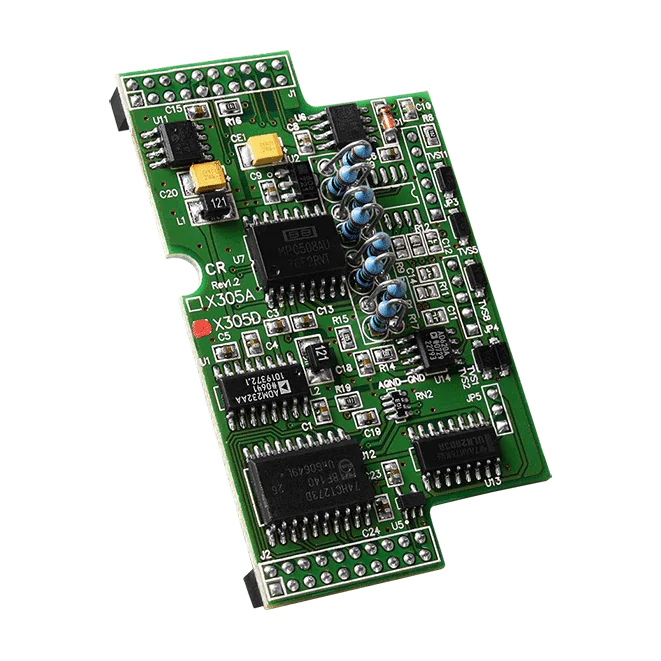

X305D CR är ett insticks-X-kort som lägger till I/O på kompatibla styrenheter i serierna uPAC-7186EX och I-7188. Det ger åtta enkelsidiga analoga strömingångar för 0 ~ 20 mA med 12-bitars upplösning, samt två digitala ingångar och två digitala utgångar på samma kort.De analoga ingångarna samplar upp till 4 KHz och har en ingångsimpedans på 125 Ohm, med överspänningsskydd på ±30 VDC. De digitala ingångarna detekterar torra kontakter, och utgångarna är av open-collector-typ med sink (NPN) för laster upp till +30 VDC och 100 mA. Alla I/O-kretsar är icke-isolerade.Endast ett X-kort kan monteras i varje µPAC, vilket gör X305D CR lämpligt för konstruktioner som behöver strömslingemätning och enkel omkoppling inom styrenhetens ytbehov. Kortet är specificerat för ett driftområde på -25 ~ +75 °C och mäter 38 mm x 64 mm.AnvändningsområdenStrömslingemätning (0 ~ 20 mA) i stödda styrenheter uPAC-7186EX och I-7188Lokal digital omkoppling och kontaktavkänning i kompakta styrpanelerUtökning av stödda PAC-system med ytterligare I/O via en enda X-kortplats

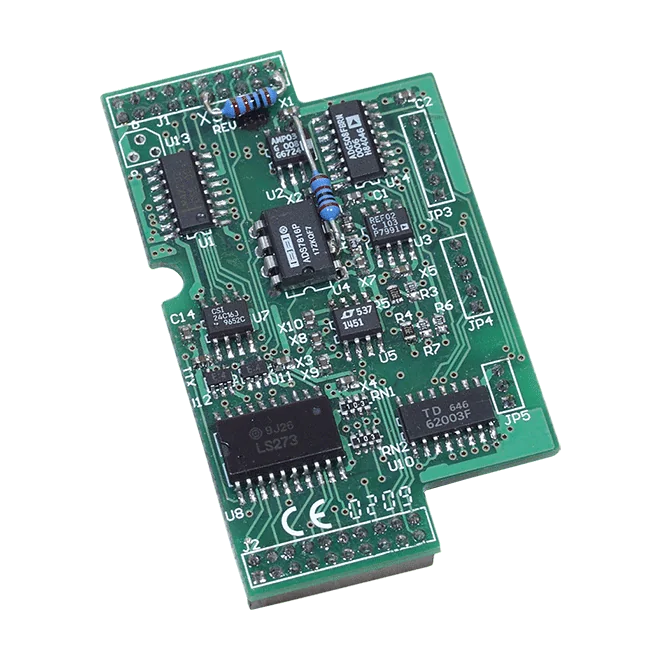

Den X305 CR är ett blandat I/O X-kort för serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX. Det ger sju 12-bitars spänningsbaserade analoga ingångar och en 12-bitars spänningsbaserad analog utgång, vardera med spännvidden ±5 VDC, samt två digitala ingångar för våta kontakter och två digitala utgångar med öppen kollektor. Ingen av kanalerna är galvaniskt isolerade.De analoga ingångarna har en ingångsimpedans på 50 KOhm och tål överspänning upp till ±30 VDC, med en maximal samplingshastighet på 1 KHz. De digitala ingångarna är av sänktyp (sink) med ett ON-nivå på +3,5 V till +30 VDC, och de NPN-utgångar med öppen kollektor klarar laster upp till +30 VDC vid 100 mA. Endast ett X-kort kan monteras på varje µPAC.Kortet mäter 38 mm x 64 mm och är specificerat för en driftstemperatur på -25 ~ +75 °C, med förvaring vid -40 ~ +80 °C och 5 ~ 90 % relativ luftfuktighet, icke-kondenserande. Det är certifierat enligt RoHS och WEEE.AnvändningsområdenUtökning av analoga och digitala I/O på kompatibla I-7188- och uPAC-7186EX-styrenheterInsamling av spänningssignaler och analog styrning inom området ±5 VDC

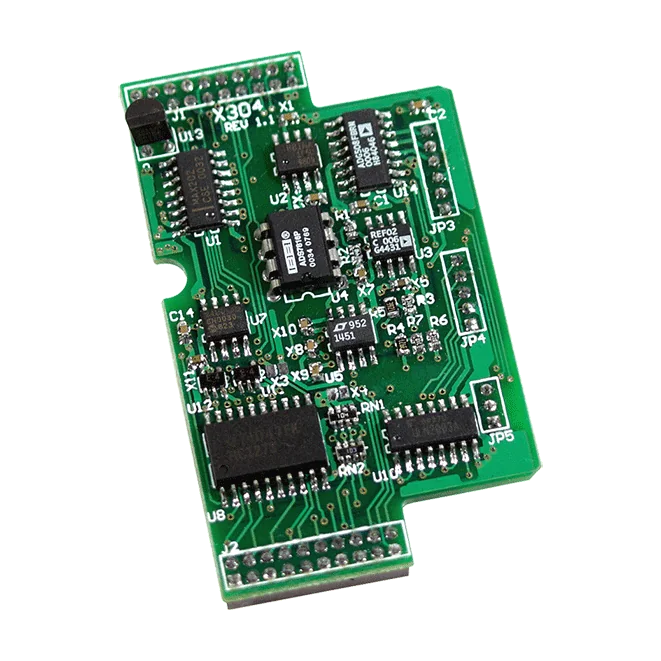

X304 CR är ett X-board som lägger till blandad analog och digital I/O till stödda I-7188- och uPAC-7186EX-styrenheter. Det ger tre 12-bitars analoga ingångar och en 12-bitars analog utgång, vardera med märkvärde ±5 VDC, tillsammans med fyra digitala ingångar och fyra digitala utgångar, alla utan galvanisk isolering.Ingenjörer väljer X304 CR när en kompakt styrenhet behöver spänningsbaserad analog mätning och styrning tillsammans med diskret kopplning. De digitala ingångarna accepterar våta kontakter i sink-konfiguration, och de digitala utgångarna är av NPN open-collector-typ med märkdata upp till 30 VDC och 100 mA per kanal.Kortet är kompatibelt med I-7188XB, I-7188XG, I-7188EX och I-7188EG samt med uPAC-7186EX-serien. Varje µPAC accepterar endast ett X-board. Modulen mäter 38 mm x 64 mm och är specificerad för ett driftområde på -25 ~ +75 °C.AnvändningsområdenLägga till analog och digital I/O till stödda I-7188- och uPAC-7186EX-styrenheterSpänningsbaserad analog mätning och styrning tillsammans med diskret kopplning

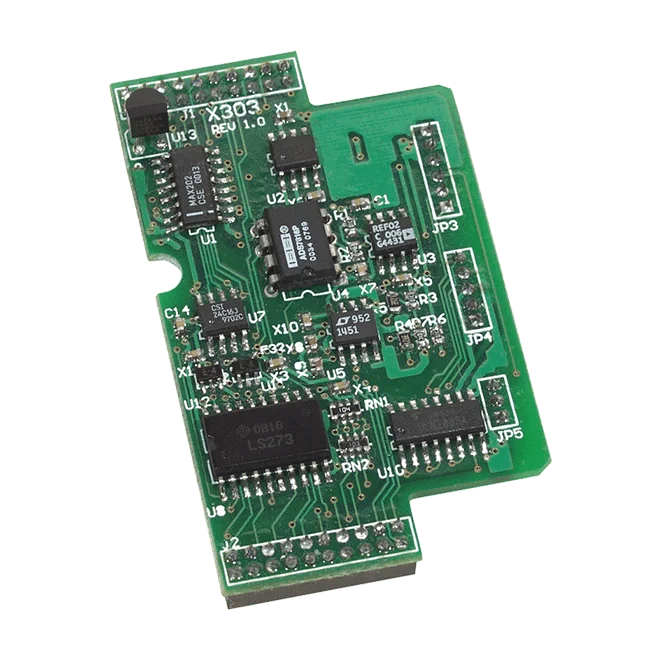

X303 är ett X-board som lägger till analoga och digitala I/O till kompatibla I-7188- och uPAC-7186EX-styrenheter. Det ger en analog 12-bitars ingång och en analog 12-bitars utgång, båda med märkområdet ±5 VDC, samt fyra digitala ingångar och sex digitala utgångar, alla icke-isolerade.X-boardet är avsett för serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX. Endast ett X-board kan monteras i varje µPAC-styrenhet.På den digitala sidan är ingångarna av typen wet-contact sink med ON-nivå från +3,5 V till +30 VDC, medan utgångarna är NPN open collector för laster upp till +30 VDC och 100 mA. Modulen mäter 38 mm x 64 mm och är specificerad för drift från -25 till +75 °C.AnvändningsområdenLägga till analoga och digitala I/O till kompatibla I-7188- och uPAC-7186EX-styrenheter

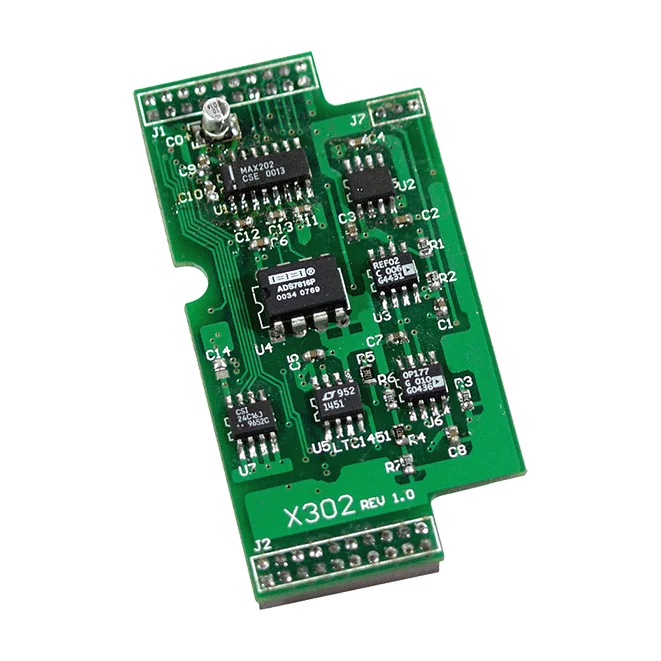

Med X302 får en I-7188XC-styrenhet grundläggande spänningsmätning och spänningsutgång via ett enda X-board. Det ger en 12-bitars analog ingång och en 12-bitars analog utgång, båda för ±5 VDC och båda utan galvanisk isolering.Den analoga ingången har en maximal samplingshastighet på 900 Hz och en ingångsimpedans på 50 KOhm, med överspänningsskydd upp till ±5 VDC. Den analoga utgången kan leverera upp till 10 mA, vilket räcker för att styra en enkel spänningsstyrd enhet eller signalingång.Passar I-7188XC-serien; ett X-board kan monteras per µPAC.Kompakt kort på 38 mm x 64 mm med driftområde på -25 ~ +75 °C.AnvändningsområdenSpänningsmätning på I-7188XC-styrenheterSpänningsstyrning av utgångar på I-7188XC-styrenheter

Med X301 lägger du till en spänningsbaserad analog ingång och en spänningsbaserad analog utgång på I-7188XC. Båda kanalerna är 12-bitars och icke-isolerade, vilket gör X301 lämpligt för projekt som behöver läsa en lågspänningssignal och styra en styrspänning från samma styrenhetskort.Ingången accepterar 0 ~ 2,5 VDC och samplar med upp till 200 KHz, med en ingångsimpedans på 1 KOhm och överspänningsskydd upp till +30 VDC. Utgången sträcker sig från 0 ~ 4,095 V och kan leverera upp till 20 mA.X301 är konstruerad för I-7188XC. Det bredare X-kortsortimentet täcker även andra I-7188- och uPAC-7186-styrenheter, men X301 i sig är specificerad för I-7188XC. Kontrollera beställningskoden och styrenhetsmodellen innan montering.AnvändningsområdenAnalog spänningsmätning i system med I-7188XCAnalog spänningsutgång för styrning i system med I-7188XC

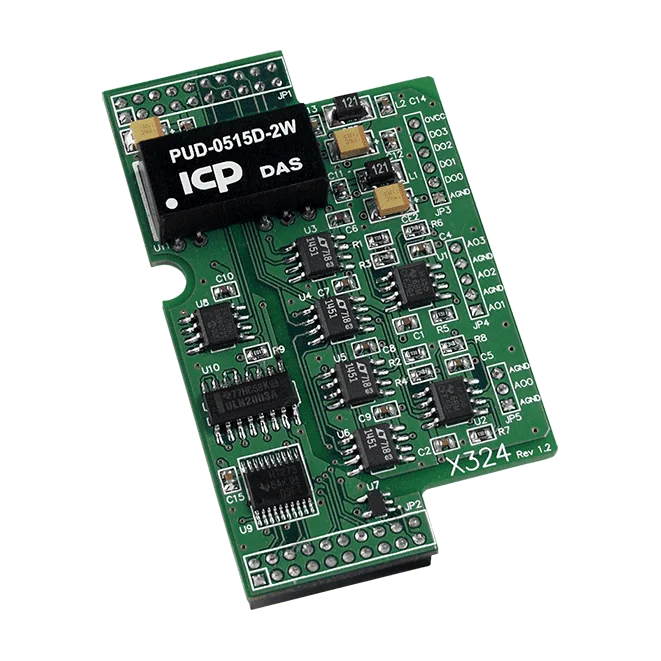

X324 CR är ett X-kort som lägger till fyra icke-isolerade analoga utgångar och fyra icke-isolerade digitala utgångar till kompatibla I-7188- och uPAC-7186EX-styrenheter. Varje analog kanal ger en 12-bitars spänningsutgång över 0 ~ +5 V, vilket gör att den kan driva utrustning som accepterar en standard styrsignal på 0 ~ 5 V.De fyra digitala utgångarna är av typen NPN med öppen kollektor, med en märkning på upp till +30 VDC lastspänning och 100 mA lastström. De lämpar sig för att koppla reläer, indikatorer eller andra laster som kan referera till styrenhetens jordningsupplägg, med den vanliga försiktighet som krävs eftersom ingen av utgångsgrupperna är isolerad.Endast ett X-kort kan monteras på varje µPAC-enhet, så X324 CR planeras bäst som I/O-expansion för en styrenhet som inte har något annat X-kort. Modulen är RoHS-kompatibel och har WEEE-certifiering, och den arbetar vid -25 ~ +75 °C.AnvändningsområdenLeverans av analoga styrsignaler på 0 ~ 5 V från en PACKopplning av laster via digitala utgångar med öppen kollektorUtökning av I/O i styrsystem baserade på I-7188 och uPAC-7186EX
