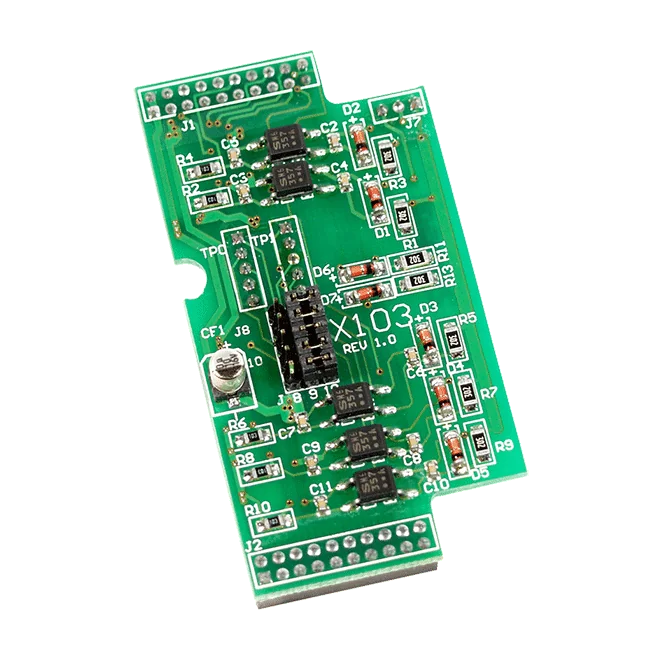

X103 X-Board 7-kanalig isolerad digital ingång för I-7188XC

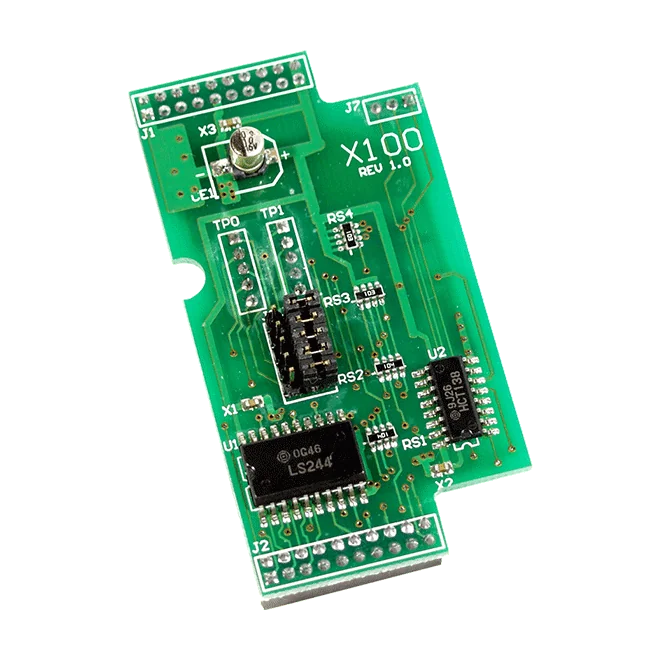

X100 lägger till åtta icke-isolerade digitala ingångskanaler till en kompatibel µPAC-styrenhet. Det är utformat för I-7188XC, så ingenjörer som behöver extra digitala ingångar på den plattformen kan montera kortet direkt utan en separat I/O-enhet.Varje kanal känner av ett PÅ-läge från 3,5 till 30 VDC och ett AV-läge vid högst 1 VDC. Kortet drar 0,3 W och mäter 38 mm x 64 mm. Det fungerar i temperaturer från -25 till +75 °C och är klassat för 5 till 90 % luftfuktighet, icke-kondenserande.Endast ett X-kort kan monteras på varje µPAC, så planera platstilldelningen innan du beställer. Eftersom ingångarna inte är isolerade bör du kontrollera kopplingsupplägget mot din systemdesign.AnvändningsområdenDigital ingångsutökning för I-7188XC-styrenheten

X111 är ett 13-kanaligt icke-isolerat digitalt utgångs-X-kort för att utöka antalet digitala utgångar på kompatibla I-7188- och uPAC-styrenheter. De digitala utgångarna är av typen öppen kollektor (TTL) och lämpar sig för att koppla externa laster med upp till +30 VDC och 100 mA per kanal.X111 är avsett för serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX. Varje uPAC accepterar endast ett X-kort, så X111 är ett praktiskt val när ett enda 13-kanaligt digitalt utgångsblock behövs på en styrenhet som stöds. Kortet mäter 38 mm x 64 mm och har en driftstemperatur på -25 till +75 °C.13 digitala utgångskanaler utan isoleringUtgångar av typen öppen kollektor, TTLLastspänning upp till +30 VDC och laststrom på 100 mAKompatibel med styrenheterna i serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EXAnvändningsområdenExpansion av digitala utgångar på kompatibla I-7188- och uPAC-styrenheterKoppling av externa laster upp till +30 VDC och 100 mA per kanal

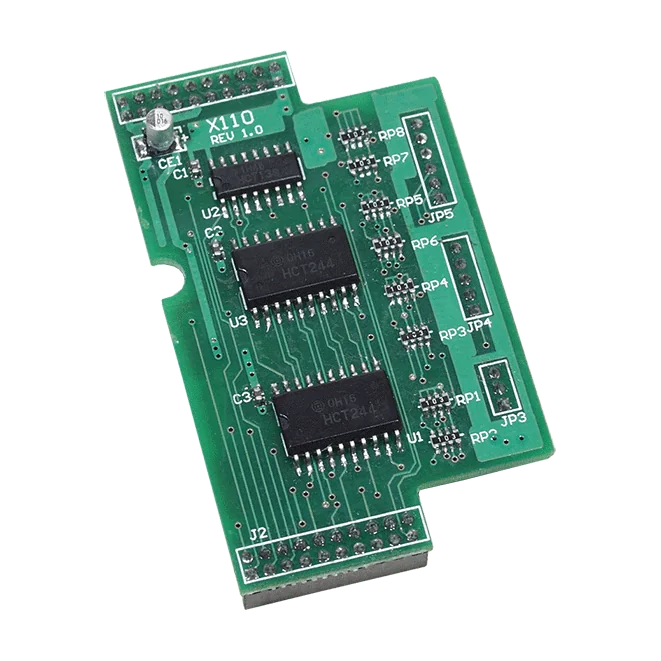

X110 CR är ett 14-kanaligt icke-isolerat digitalt ingångs-X-board som lägger till 14 digitala ingångskanaler till kompatibla I-7188- och uPAC-7186EX-styrenheter. Varje kanal läser en ON-nivå från 3,5 ~ 30 VDC och en OFF-nivå på högst 1 VDC.Det är utformat för serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX. Endast ett X-board kan monteras på varje uPAC, vilket gör den lämplig för konstruktioner som kräver en kompakt digital ingångsutbyggnad på en enskild styrenhet.Täcker ON-området 3,5 ~ 30 VDC och en OFF-nivå på högst 1 VDC för direkt avläsning av signalerDriftområde på -25 ~ +75 °C, med förvaring från -40 ~ +80 °CKompakt yta på 38 mm x 64 mmAnvändningsområdenUtbyggnad med digitala ingångar på kompatibla styrenheter i serierna I-7188 och uPAC-7186EXAvläsning av ON/OFF-statussignaler i området 3,5 ~ 30 VDC

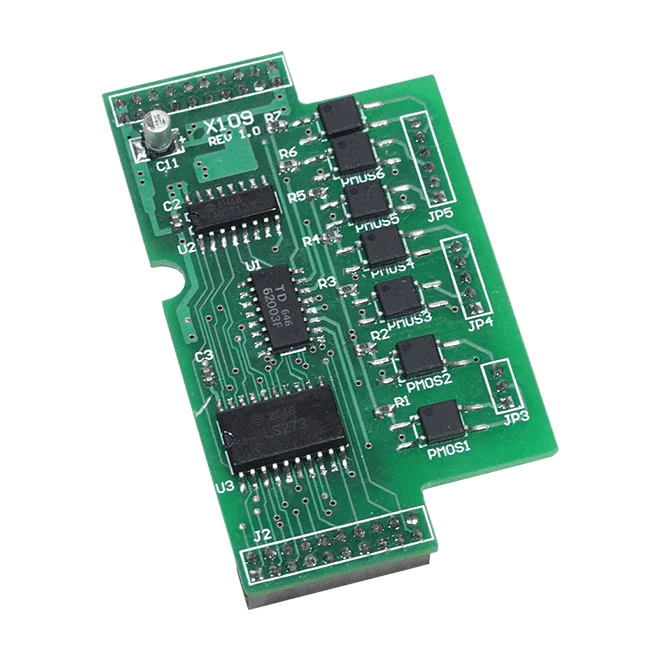

Med X109 får kompatibla I-7188- och uPAC-7186EX-styrenheter sju PhotoMos-reläutgångar. Varje kanal är en Form A-kontakt, vilket gör att ingenjörer kan koppla externa kretsar direkt från styrenheten.PhotoMos-kopplingen ger snabb drift med låg läckström. Källan anger en operate-tid på 0,23 ms, en release-tid på 0,04 ms och en läckström på 1 uA, med 1500 VAC isolation. Kortet är specificerat för 350 V vid 100 mA och arbetar i temperaturområdet -25 till +75 °C.Kompatibla värdenheter är I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX-serien. Endast ett X-kort kan monteras i varje µPAC, så planera styrenhetens platsfördelning innan du specificerar X109.AnvändningsområdenKoppla externa laster från styrenheter i serierna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EXLägga till isolerade reläutgångar i befintliga PAC-baserade styrsystem

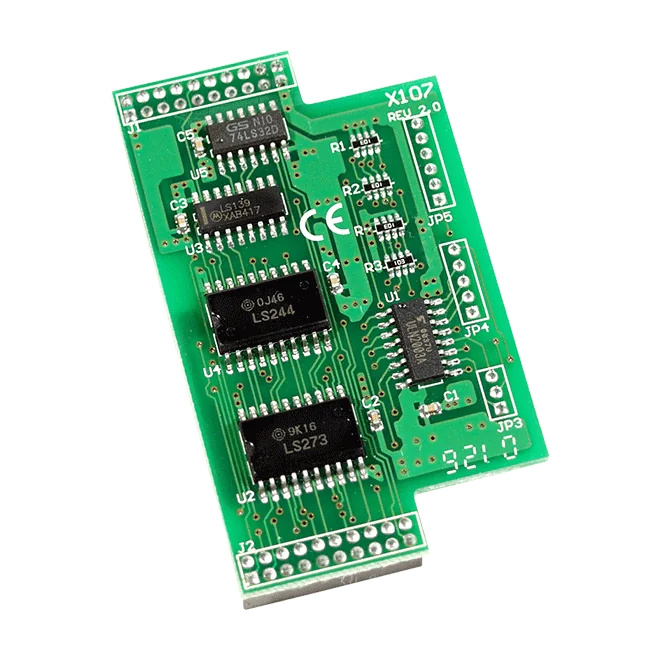

X107 CR lägger till sex digitala ingångar och sju digitala utgångar till kompatibla styrenheter i serierna I-7188 och uPAC-7186EX via ett insticks-X-kort. Den passar projekt där det behövs extra diskreta signaler utan att styrenheten i sig behöver ändras.De digitala ingångarna accepterar en ON-nivå på 3,5 ~ 30 VDC och en OFF-nivå på högst 1 VDC. De sju utgångarna är av open collector-typ, TTL, med en lastspänning på upp till +30 VDC och en lastström på 100 mA per kanal. Både ingångs- och utgångssidan är icke-isolerade.Varje µPAC accepterar endast ett X-kort, så planera platsfördelningen när du specificerar ett system. Modulen förbrukar 0,3 W och mäter 38 mm x 64 mm, med ett driftområde på -25 ~ +75 °C.AnvändningsområdenLägga till diskreta ingångar och utgångar till kompatibla styrenheter i serien I-7188Utöka den digitala I/O:n på styrenheter i serien uPAC-7186EX

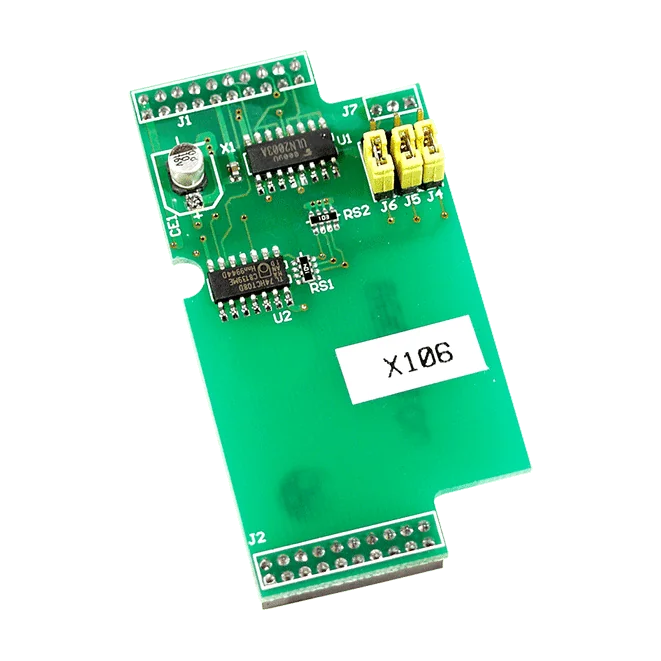

X106 är ett X-board som lägger till digital I/O på I-7188XC µPAC. Det ger tre icke-isolerade digitala ingångskanaler och två icke-isolerade digitala utgångskanaler, så att ett enda kort täcker både sensorfunktioner och kopplingsfunktioner i styrenheten.En jumper väljer om kanalerna fungerar som digitala ingångar eller utgångar, vilket gör det möjligt att konfigurera kortet efter applikationen. Digitala ingångar accepterar 3,5 ~ 30 VDC som ON och läser OFF vid max 1 VDC. Digitala utgångar driver laster upp till +30 VDC vid 250 mA.Varje µPAC accepterar endast ett X-board, så X106 passar bäst i projekt där I-7188XC behöver en kompakt, lågeffektiv I/O-utbyggnad i denna storlek (38 mm x 64 mm, 0,3 W) som arbetar vid -25 ~ +75 °C.Tre icke-isolerade digitala ingångar med ON-nivå 3,5 ~ 30 VDCTvå icke-isolerade digitala utgångar, last upp till +30 VDC och 250 mAJumper väljer digital ingång eller digital utgångAvsett för I-7188XC µPAC; ett X-board per µPACDriftstemperatur -25 ~ +75 °C, lagringstemperatur -40 ~ +80 °CAnvändningsområdenUtökning av digitala in- och utgångar på en I-7188XC µPAC

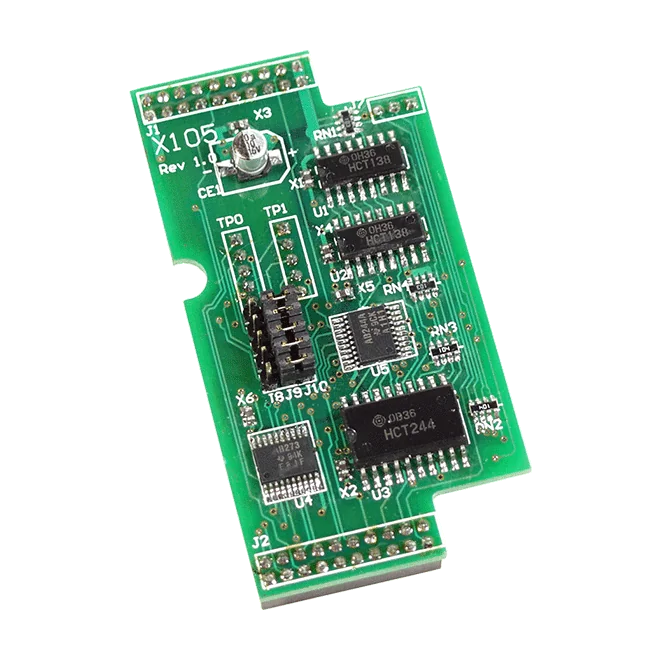

X105 lägger till åtta programmerbara digitala kanaler till I-7188XC. Varje kanal kan konfigureras som digital ingång eller digital utgång, så att samma kort kan användas i båda rollerna beroende på vad applikationen kräver.På ingångssidan accepterar kanalerna en ON-nivå på 3,5 ~ 30 VDC och läses som OFF vid högst 1 VDC. Utgångarna är på TTL-nivå. Kanalerna är icke-isolerade, vilket gör kortet lämpligt för konstruktioner där galvanisk separation inte krävs på I/O-sidan.Varje µPAC accepterar endast ett X-board, så X105 är ett enkelt sätt att lägga till digital I/O till en I-7188XC. Den drar 0,3 W, mäter 38 mm x 64 mm och är specificerad för ett driftområde på -25 ~ +75 °C.AnvändningsområdenLägga till digitala ingångar eller utgångar till en I-7188XC-styrenhet

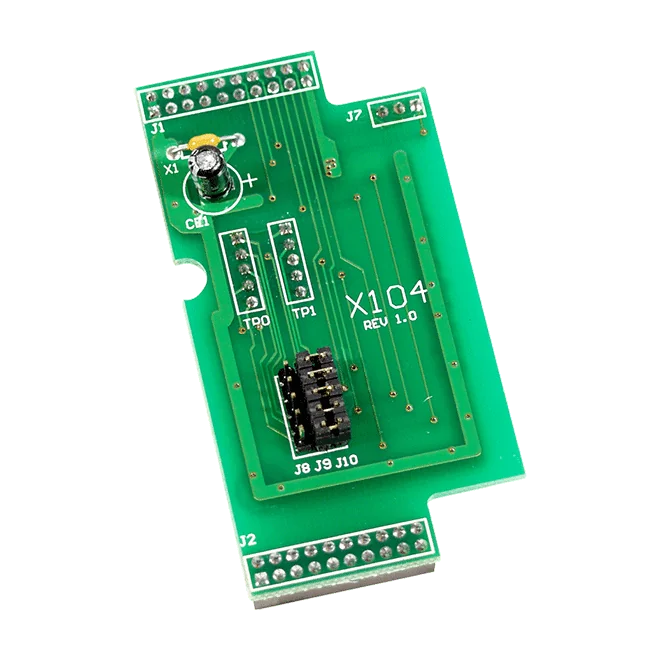

X104 är ett X-board som lägger till åtta icke-isolerade digitala kanaler till en I-7188XC-styrenhet. Varje kanal kan ställas in i mjukvaran som digital ingång eller digital utgång, så ett och samma kort kan anpassas efter den signalblandning din tillämpning kräver.X-board i den här serien passar I-7188XA, I-7188XB, I-7188XC, I-7188XG, I-7188EG, I-7188EX och uPAC-7186EX. Varje µPAC accepterar endast ett X-board, så planera antalet I/O per styrenhet därefter. X104 är godkänt för användning med I-7188XC.Med en effektförbrukning på 0,3 W, en kompakt yta på 38 mm x 64 mm och ett driftområde på -25 ~ +75 °C passar X104 bra i kompakta styrskåp. Kortet är WEEE-certifierat.AnvändningsområdenAtt lägga till digitala ingångar och utgångar i ett styrsystem baserat på I-7188XC

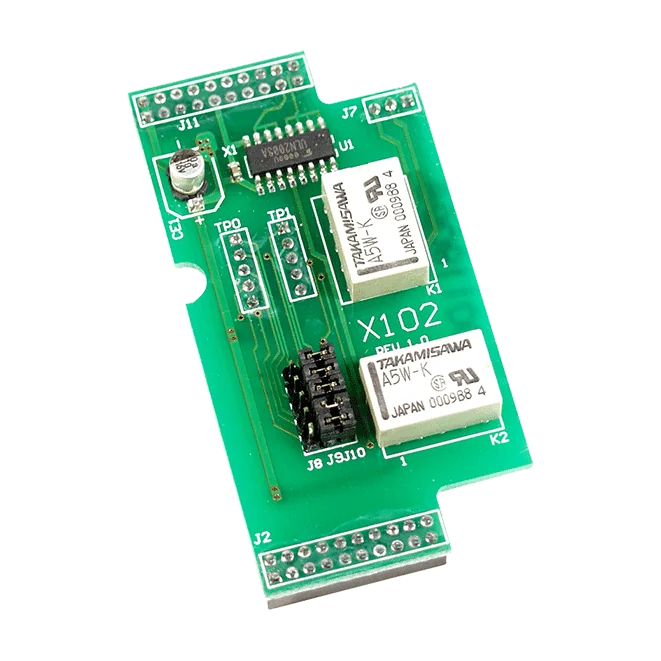

X102 lägger till två reläutgångar till en I-7188XC-styrenhet via dess X-kortgränssnitt. Varje kanal är en Form C-kontakt, så ingenjörer kan koppla externa laster från PAC:en utan att lägga till separat reläutrustning.Kontakterna är märkta för 220 VDC eller 250 VAC vid 2 A, med tillslags- och frånslagstider på 6 ms vardera. Källdatan anger typisk elektrisk livslängd på 500 000 operationer vid 30 VDC/1 A och 100 000 operationer vid 125 VAC/0,5 A, vilket underlättar uppskattning av livslängd vid kopplingsdrift.Kortet mäter 38 mm x 64 mm och är märkt för en driftstemperatur på -25 ~ +75 °C. Endast ett X-kort kan monteras på varje styrenhet, så planera systemets I/O-kombination innan beställning.AnvändningsområdenKoppling av externa laster från en I-7188XC-styrenhet

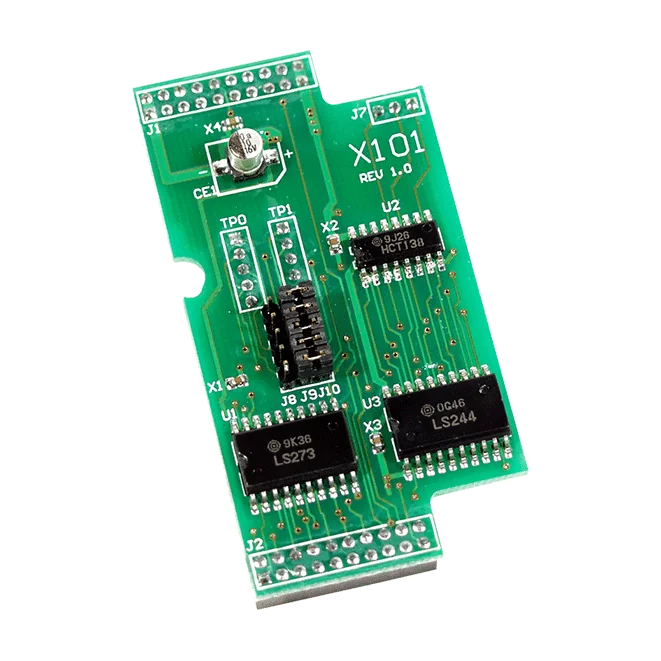

X101 lägger till åtta TTL-nivå digitala utgångar till en I-7188XC-styrenhet via X-kortgränssnittet. Utgångarna är icke isolerade och klassade för 64 mA belastningsström, vilket passar för direkt omkoppling av de signaler en ingenjör behöver styra från styrenheten.Varje µPAC accepterar endast ett X-kort, så X101 är sättet att lägga till åtta digitala utgångar till en enda I-7188XC. Modulen förbrukar 0,4 W och mäter 38 mm x 64 mm.X101 är klassad för ett driftområde på -25 ~ +75 °C, med förvaring från -40 ~ +80 °C och 5 ~ 90 % luftfuktighet, icke kondenserande. Den är listad med WEEE-certifiering.TillämpningarLägga till digitala utgångskanaler till en I-7188XC-styrenhet

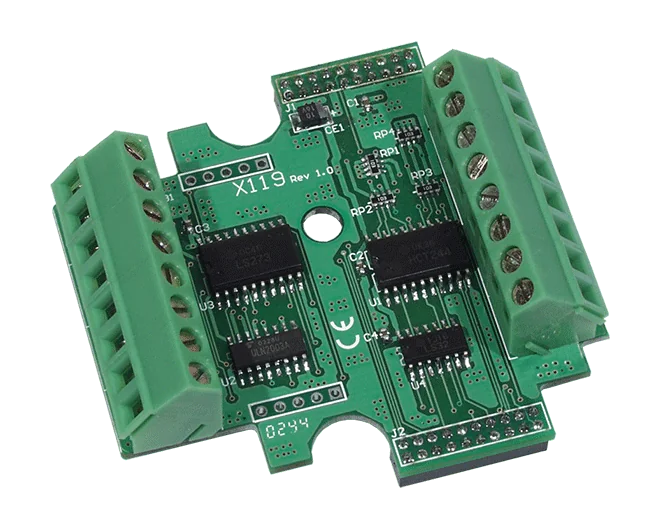

X119 lägger till sju digitala ingångar och sju digitala utgångar till kompatibla PAC-styrenheter via ett insticks-X-kort. Båda kanalgrupperna är icke-isolerade, vilket gör kortet lämpligt för ingenjörer som vill ha enkel diskret I/O direkt på styrenheten.De digitala ingångarna accepterar ON-nivå från 3,5 till 30 VDC och läser OFF under 1 VDC. Varje digital utgång kan koppla laster upp till +30 VDC vid 100 mA. Kortet drar 0,5 W och levereras utan hölje, med måtten 38 mm x 64 mm.Endast ett X-kort kan monteras i varje µPAC-enhet. Kontrollera styrenhetsmodellen innan beställning, eftersom X119 är listat för styrenheterna I-7188XB, I-7188XG, I-7188EX, I-7188EG och uPAC-7186EX.AnvändningsområdenLägga till diskret digital I/O till kompatibla uPAC- och I-7188-styrenheterKoppla och avkänna signaler i kompakta PAC-baserade automationsnoder
