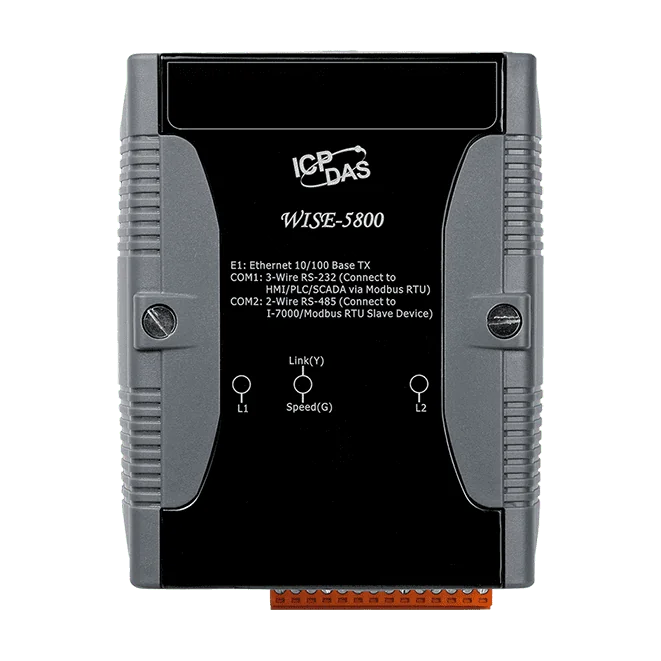

WISE-5800 Webbkonfigurerad I/O-styrenhet för Modbus RTU- och DCON-enheter
Webbläsarkonfigurerad WISE-styrenhet med IF-THEN-ELSE-logik, XW-Board-I/O-expansion och stöd för upp till 16 I-7000-moduler eller 10 Modbus RTU-slavenheter.
- Webbaserad konfiguration utan krav på extra programverktyg
- IF-THEN-ELSE-logik med stöd för 36 regler
- XW-Board-expansionsbuss för D/I, D/O, A/D och D/A-funktioner
- Stöd för upp till 16 fjärrstyrda I/O-moduler i I-7000-serien eller 10 Modbus RTU-slavenheter
- Protokollen Modbus TCP och Modbus RTU för SCADA-integration
- microSD-dataloggare med händelseutlöst eller periodisk inspelning och filöverföring via FTP eller e-post
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produktinformation "WISE-5800 Webbkonfigurerad I/O-styrenhet för Modbus RTU- och DCON-enheter"
WISE-5800 CR är en webbkonfigurerad styrenhet för fjärrstyrd logik och övervakning. Styrlogiken ställs in via de inbyggda webbsidorna i en webbläsare, så inget separat programverktyg behövs och ingen konventionell programmering krävs. IF-THEN-ELSE-regler, timers, scheman och recept konfigureras på detta sätt.
Enheten utökar sina I/O via en XW-Board-expansionsbuss för digitala och analoga kanaler, och den kan dessutom styra fjärrstyrd I/O från I-7000-serien (upp till 16 moduler) eller Modbus RTU-slavenheter (upp till 10). Detta gör att ingenjörer kan kombinera I/O-typer och leverantörer efter applikationens behov.
För övervakningssystem talar styrenheten Modbus TCP och Modbus RTU för enkel SCADA-integration. En inbyggd microSD-dataloggare registrerar I/O-värden vid en händelseutlösare eller med regelbundna intervall, och filerna kan skickas via FTP eller e-post utan SSL.
- Typiska användningsområden är byggnads-, fabriks- och maskinautomation.
- Lämplig för fjärrunderhåll samt fjärrdiagnostik och testutrustning.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik och testutrustning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | Ethernet, RS-232, RS-485 |
| Montering: | DIN-skena |
| Portar: | 3 |
| Produkttyp: | I/O-styrenhet |
| Protokoll: | Modbus RTU, Modbus TCP |
| Strömingång: | 12 ~ 48 VDC |
| Isolation: | Icke-isolerade COM-portar |
Specifikationer
| Programvara | |
|---|---|
| Protokoll | • Modbus TCP och Modbus RTU • FTP-klient • CGI-kommando (sändning) • Aktiv I/O (Modbus TCP-master) |
| Funktion | • Webbgränssnitt för konfiguration • OM-DÅ-ANNARS logikoperation (36 regler stöds) • Övervakning och styrning av I/O-kanaler • Timerfunktion (12 set stöds) • Schemaläggningsfunktion (12 set stöds) • Dataloggningsfunktion (1 set stöds) • Funktion för internt register (48 set stöds) • Receptfunktion (12 set stöds) • E-postsändning utan SSL • SNTP-tidssynkronisering |
| CPU-modul | |
| CPU | 16-bitars CPU (80 MHz) |
| Lagringsutökning | Stöder 1G/2G/4G/8G/16G/32G microSD-kort |
| LED-indikatorer | |
| Status | 1 x Systemstatus 1 x MicroSD-kortstatus 1 x Ethernet-länkstatus |
| I/O-expansion | |
| I/O-typ | XW-kort |
| Stöd för fjärrmoduler | I-7000-seriens modul Modbus RTU-slavmodul |
| Ethernet | |
| Portar | RJ-45 x 1, 10/100 Base-TX (autoförhandling, automatisk MDI/MDI-X, LED-indikatorer) |
| COM-portar | |
| Portar | COM 1: RS-232 (TxD, RxD, RTS, CTS, GND), ej isolerad, Hastighet: max. 115200 bps COM 2: RS-485 (Data+, Data-) med intern self-tuner ASIC; ej isolerad, Hastighet: max. 115200 bps |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | 12 ~ 48 VDC |
| Redundanta strömingångar | Ja |
| Förbrukning | 2.0 W |
| Mekanisk | |
| Mått (mm) | 91 × 123 × 52 (W x H x D) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
The MDR-20-24 CR är ett DIN-skenaggregat på 24 W med universell ingång på 85~264 VAC (även specificerat för 120~370 VDC) och en reglerad utgång på 24 VDC med märkström 1 A. Det passar ingenjörer som behöver en kompakt 24 VDC-källa med en utgång för panelmonterad styrutrustning.Utgången skyddas mot kortslutning, överlast och överspänning. Överlast hanteras med konstantströmsbegränsning som återställs automatiskt när felet har åtgärdats, medan överspänning stänger av utgången tills enheten matas på nytt. Status kan avläsas via en inbyggd aktiv DC OK-signal och ett DC OK-reläkontakt, vilket underlättar övervakning av matningens tillstånd.Enheten kyls med fri luftkonvektion och monteras på TS-35/7.5- eller 15-DIN-skena. Den uppfyller NEC klass 2 / LPS, har en tomgångsförbrukning under 0,75 W och levereras efter ett 100 % burn-in-test vid full last. Det specificerade driftstemperaturområdet är -20 ~ +70 °C, med hänsyn till derateringskurvan för utgångslasten.Användningsområden24 VDC-matning för DIN-skenmonterad industriell styrutrustning
Liknande produkter

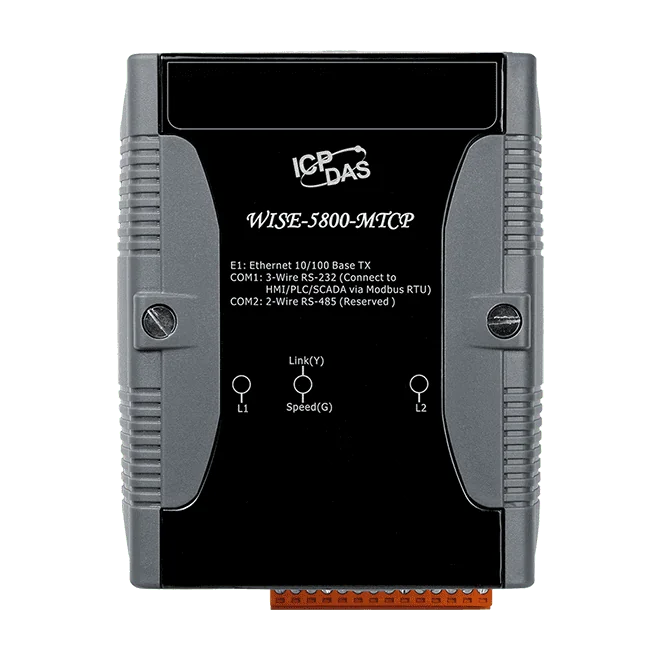

WISE-5800-MTCP är en fjärrstyrd logik- och övervakningsenhet ur WISE-serien som konfigureras helt via en webbläsare, så ingen extra programvara eller programmering krävs. Styrlogiken byggs upp som IF-THEN-ELSE-regler, med stöd för upp till 36 regler, vilket gör idrifttagningen snabb för systemintegratörer.Modulen utökar sina I/O via XW-Board-expansionsbussen, som täcker digitala och analoga in- och utgångsfunktioner, och kan dessutom läsa av upp till 7 Modbus TCP-slavenheter. Den stöder Modbus TCP och Modbus RTU för integration med SCADA-programvara, samt timers, scheman, recept och interna register.En inbyggd datalogger registrerar I/O-värden på ett microSD-kort vid en händelsestyrd trigger eller med regelbundna intervall, och datafilerna kan skickas via e-post utan SSL eller via FTP. Enheten matas från 12 ~ 48 VDC med skydd mot omvänd polaritet och redundanta matningsingångar, och monteras på DIN-skena.TillämpningarByggnadsautomationFabriksautomationMaskinautomationFjärrunderhållFjärrdiagnos och testutrustning
