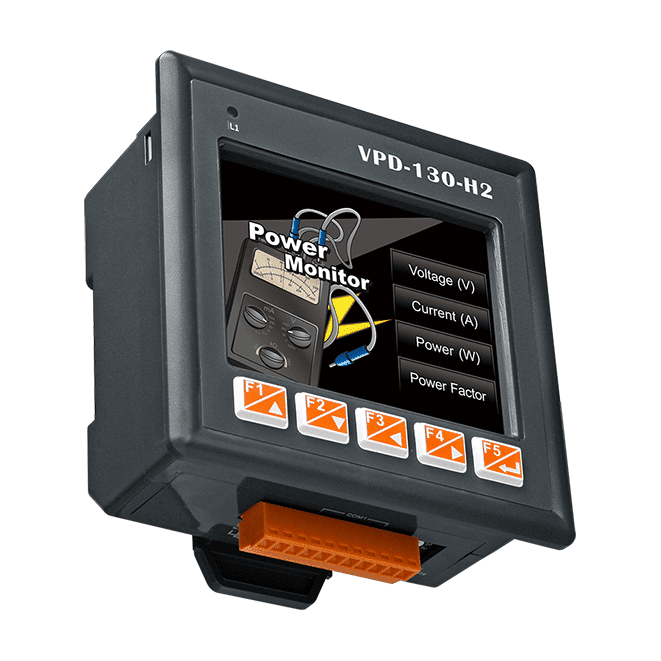

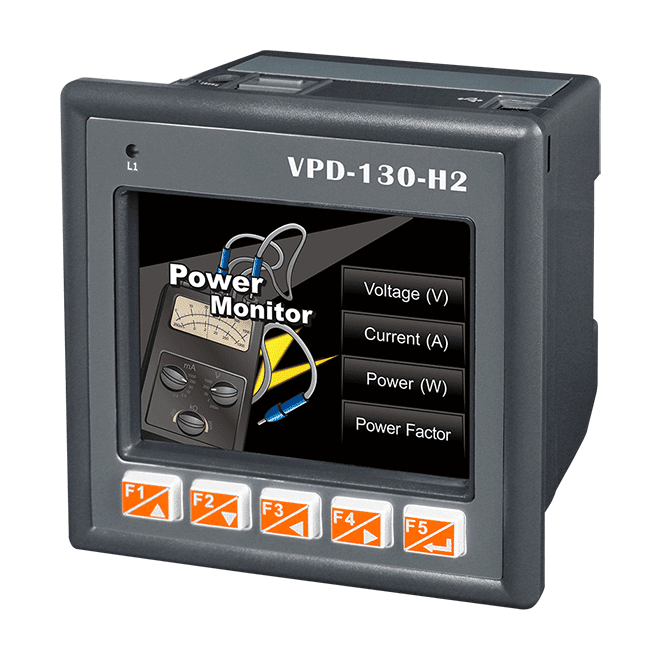

VPD-130-H2 pekskärms-HMI på 3,5 tum med RS-232/RS-485-port
Färgpekskärms-HMI på 3,5 tum med 240 x 320 TFT-skärm, en RS-232/RS-485-port, realtidsklocka och IP65-frontpanel, programmeras med den kostnadsfria programvaran HMIWorks.
- 3,5 tum 240 x 320 TFT färgpekskärm, 65535 färger
- En RS-232/RS-485-serieport med Self-Tuner
- Realtidsklocka, 16 MB SDRAM och 16 MB Flash

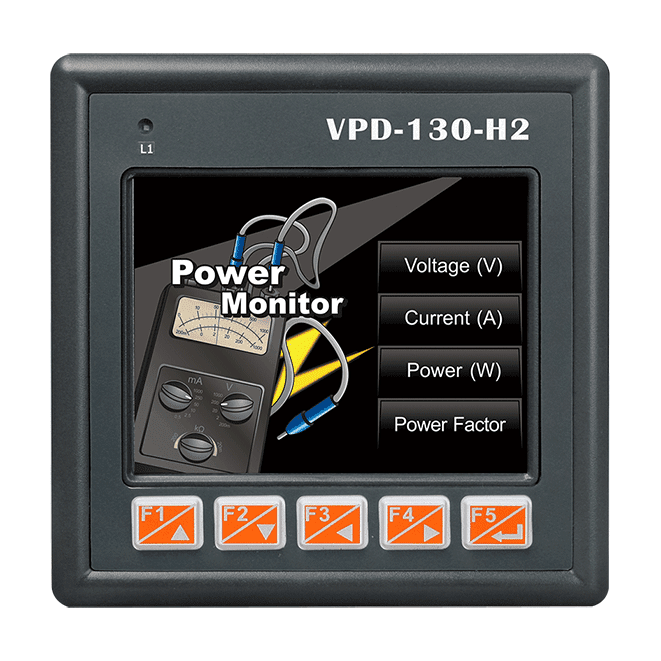

- IP65-frontpanel med gummitangentbord (5 programmerbara tangenter)
- Matas från klämlist för +12 ~ 48 VDC, 2 W förbrukning
- Kostnadsfri HMIWorks-programvara med GUI-design, Ladder Designer och stöd för C-språk
3 073,57 kr per st.
| 1-9 st. | 3 073,57 kr | |
|---|---|---|
| 10-30 st. | 2 974,06 kr | −3 % |
| 31+ st. | 2 918,78 kr | −5 % |
Produktinformation "VPD-130-H2 pekskärms-HMI på 3,5 tum med RS-232/RS-485-port"
VPD-130-H2 CR är en pekskärms-HMI på 3,5 tum ur TouchPAD VPD H-serien, med en 240 x 320 TFT-färgpekskärm med 65535 färger. Den passar operatörspaneler på maskiner och automationssystem där ett kompakt och kostnadseffektivt gränssnitt med seriell anslutning krävs.
Enheten har en enda RS-232/RS-485-serieport med Self-Tuner för kommunikation med styrenheter och fjärrenheter. Realtidsklocka, 16 MB SDRAM och 16 MB Flash är inbyggda, och frontpanelen är klassad IP65. Gummitangentbordet har fem programmerbara tangenter, en vridomkopplare, summer och återställningsknapp.

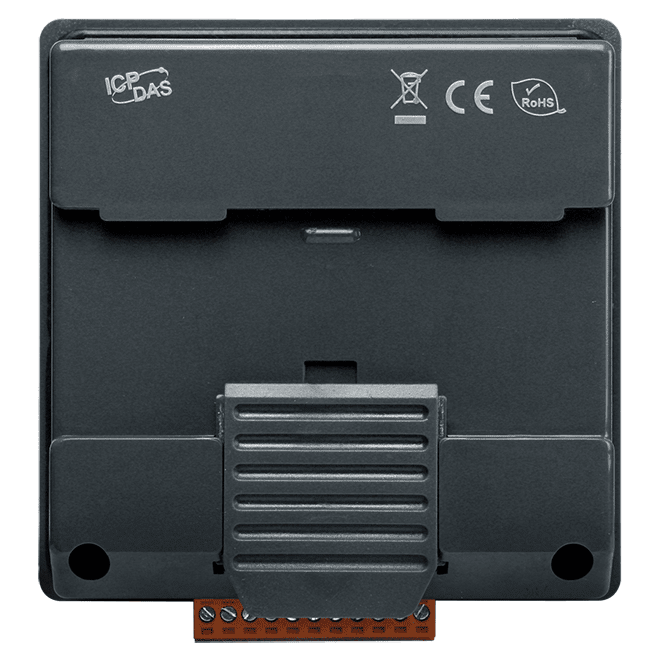

Bilder skapas i den kostnadsfria utvecklingsprogramvaran HMIWorks, som erbjuder GUI-design, Ladder Designer för PLC-orienterade programmerare och stöd för C-språk för användardefinierade protokoll från tredje part. Matningen sker från en klämlist för +12 ~ 48 VDC, och enheten monteras på DIN-skena eller panel.
Användningsområden
- Operatörspaneler för maskin- och automationsstyrning
- Övervakning och styrning av fjärr-I/O i automationssystem
- Eftermontering av system och nyinstallationer
| Portar: | 1 |
|---|---|
| Product type: | HMI |
| Interface: | RS-232/RS-485 |
| Power input: | +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +50 °C |
| Mounting: | DIN-rail, Panel |
| Housing: | IP65 front panel |
Specifikationer
| Huvudenhet | |
|---|---|
| CPU | 32-bitars RISC CPU |
| Lagring | 16 MB SDRAM/16 MB Flash |
| Realtidsklocka | Ja |
| Display | |
| Typ | LCD 3,5 TFT (upplösning 240 x 320, 65535 färger), defekta pixlar <= 3 |
| Bakgrundsbelysningens livslängd | 20 000 timmar |
| Ljusstyrka | 270 cd/m2 |
| Pekskärm | Ja |
| LED-indikatorer | |
| Status | 1 LED |
| HMI | |
| Summer | Ja |
| Vridomkopplare | Ja |
| Gummitangentbord | 5 tangenter (programmerbara) |
| Återställningsknapp | Ja |
| COM-portar | |
| Portar | 1 x RS-232/RS-485 med inbyggd självjusterare |
| USB | |

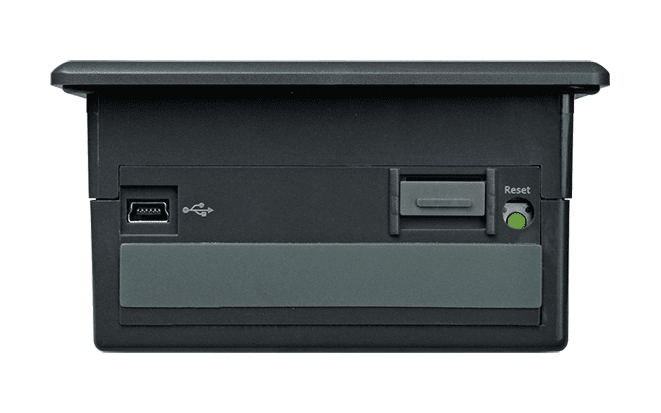

| Specifikation | USB 1.1 klient (endast firmwareuppdateringar) |
| Kontakt | Mini-B |
| Ström | |
| Förbrukning | 2 W |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Mått (mm) | 103 mm x103 mm x 53 mm |
| Installation | DIN-skenemontering och panelmontering |
| Skyddsklass (IP) | Frontpanel: IP65 |
| Miljö | |
| Driftstemperatur | -20 ~ +50°C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
