VP-2111 ViewPAC med MiniOS7, 3 I/O-platser och STN LCD-display
VP-2111 CR kombinerar en PAC, grafisk display och 24-tangentbord i gummi i en enhet, med 80186-processor, MiniOS7 och tre platser för I/O-moduler i serierna I-8K och I-87K.
- 80186-processor på 80 MHz som kör det DOS-liknande inbyggda operativsystemet MiniOS7
- Tre platser för I/O-moduler med hög profil i serierna I-8K och I-87K
- STN-punktmatris-LCD på 128x64 med teckensnitt för engelska och förenklad kinesiska
- 24-tangentbord i gummi, summer och frontpanel med IP65-klassning
- En 10/100 Base-TX Ethernet-port samt RS-232-, RS-485- och RS-232/RS-485-portar
- Modbus-bibliotek levereras, med utvecklingsverktyg för C-språket
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produktinformation "VP-2111 ViewPAC med MiniOS7, 3 I/O-platser och STN LCD-display"
VP-2111 CR är en väggmonterad ViewPAC som samlar styrlogik, ett lokalt operatörsgränssnitt och I/O-expansion i en enhet. Den är den engelska och förenklade kinesiska versionen av standard-VP-2111, med en 80186-processor som körs på 80 MHz och det inbyggda operativsystemet MiniOS7, som tillverkaren uppger startar på 0,4 till 0,8 sekunder.
Enheten har tre platser för I/O-moduler med hög profil ur serierna I-8K och I-87K, som täcker digitala, analoga, räknar- och frekvensfunktioner samt rörelsestyrning. Dess STN-LCD, 24-tangentbord i gummi och frontpanel med IP65-klassning gör att operatörer kan arbeta med maskinen lokalt. En ingenjör skulle välja den där man annars skulle behöva en separat HMI och PLC, eftersom den minskar systemkostnaden och behovet av panelyta.
Programvaran utvecklas i C, och ett Modbus-bibliotek levereras. Program kan laddas över RS-232 eller Ethernet, och enheten erbjuder inbyggd maskinvarudiagnostik och 64 MB NAND-flashminne för datalagring.
Användningsområden
- Lokala operatörspaneler som kombinerar HMI- och PLC-funktioner
- Väggmonterade styrpaneler för maskiner med I/O-expansion via I-8K eller I-87K
- Ersättning för separata HMI- och PLC-lösningar för att minska kostnad och panelyta
| Driftstemperatur: | -15 ~ +55 °C |
|---|---|
| Gränssnitt: | Ethernet, RS-232, RS-485 |
| Montering: | Vägg |
| Portar: | 4 |
| Produkttyp: | PAC |
| Protokoll: | Modbus |
| Strömingång: | +10 ~ 30 VDC |
| Isolation: | 1 kV (matning), 2500 VDC (RS-485) |
Specifikationer
| Programvara | |
|---|---|
| OS | MiniOS7 |
| Utveckling | C-språk |
| CPU-modul | |
| CPU | 80186 eller kompatibel, 16-bitars och 80 MHz |
| 64-bitars hårdvaruserienummer | Ja |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NAND-flash | 64 MB |
| NVRAM | 31 byte |
| SRAM | 768 KB SDRAM, 512 KB SRAM med dubbel batteribackup |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Ja |
| Display | |
| Typ | STN, 128x64 punktmatris-LCD |
| Textteckensnitt | Engelska + förenklad kinesiska |
| LED-indikatorer | |
| Status | 1 x System, 1 x Ström, 1 x Ethernet/3 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-8K, I-87K-serien |
| Platser | 3 |
| HMI | |
| Summer | Ja |
| Gummitangentbord | 24 |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| COM-portar | |
| Portar | 1 x RS-232, 1 x RS-485 (2500 VDC galvaniskt isolerad), 1 x RS-232/RS-485 |
| Ström | |
| Ingångsområde | +10 ~ 30 VDC (1 kV isolerad) |
| Förbrukning | 6.0 W |
| Mekanisk | |
| Mått (mm) | 182 x 158 x 125 (W x L x H) |
| Installation | Väggmontering |
| Skyddsklass (IP) | Frontpanel: IP65 |
| Vikt | 635 g |
| Miljö | |
| Driftstemperatur | -15 ~ +55 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 5 ~ 90 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

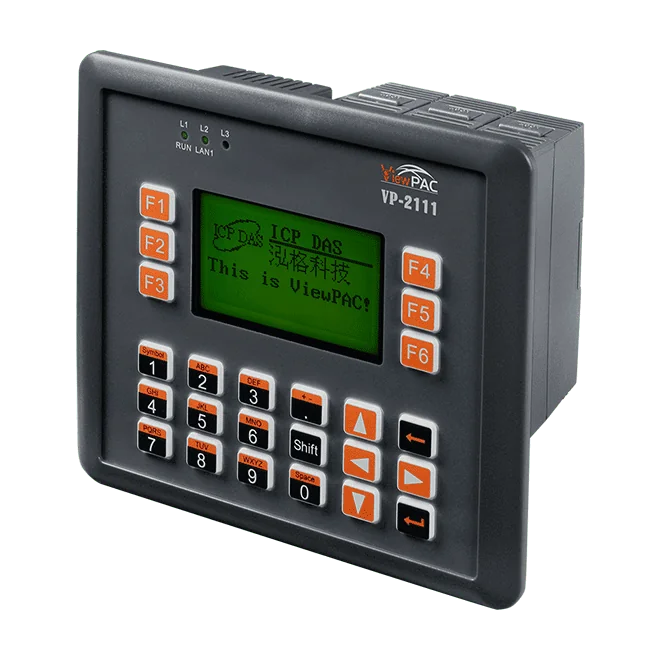

VP-2111-TC är en panelmonterad ViewPAC byggd kring en 80186-CPU som körs på 80 MHz under det DOS-liknande operativsystemet MiniOS7. Ingenjörer får lokal operatörsinteraktion och styrlogik i en enda väggmonterad enhet, istället för att kombinera en separat HMI med en PLC.Enheten har tre platser för högprofilerade moduler i serierna I-8K och I-87K, som täcker digitala, analoga, räknar- och frekvensfunktioner samt rörelsestyrning. Kommunikation sker via en 10/100M Ethernet-port och tre seriella portar (RS-232, RS-485 och en omkopplingsbar RS-232/RS-485). Program kan laddas över RS-232 eller Ethernet. Mjukvaran utvecklas i C med medföljande verktygssats och Modbus-bibliotek.Versionen -TC levereras med en STN-LCD som stöder både engelsk och traditionell kinesisk text. Den är godkänd för ett driftområde på -15 ~ +55 °C och har en IP65-klassad frontpanel.Passar för panelar på skåpdörrar och maskinnära paneler där display, tangentbord och styrning behövs tillsammans.AnvändningsområdenLokala operatörspaneler som kombinerar HMI- och styrfunktionerMaskinnära paneler och skåpdörrspaneler med I/O-expansion
