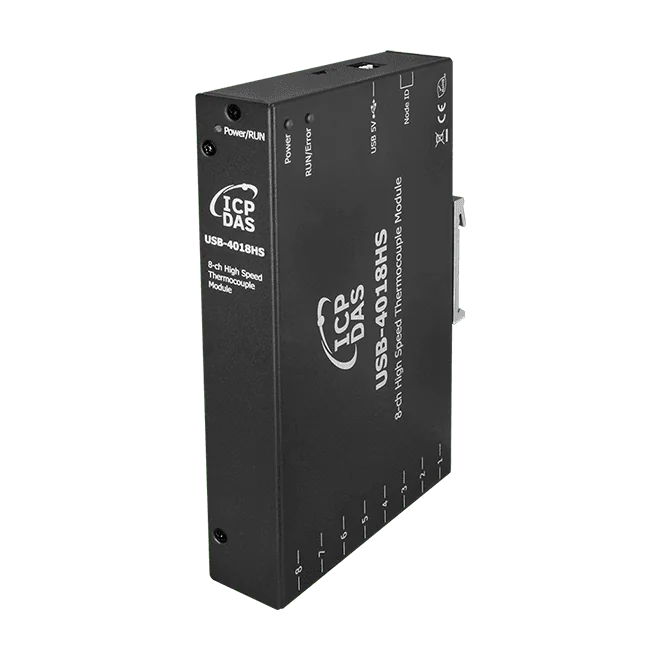

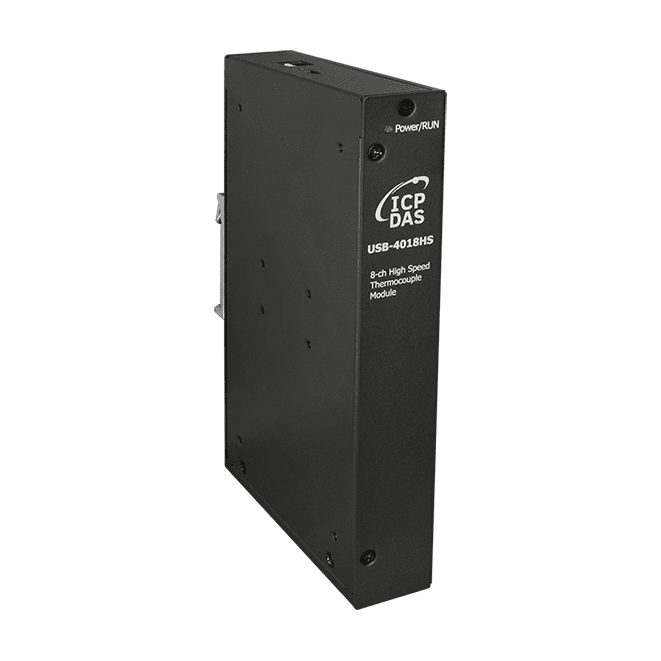

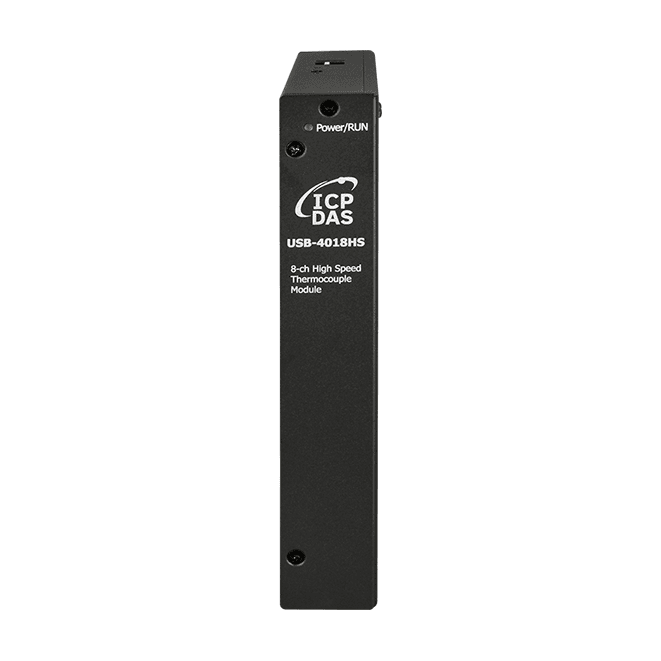

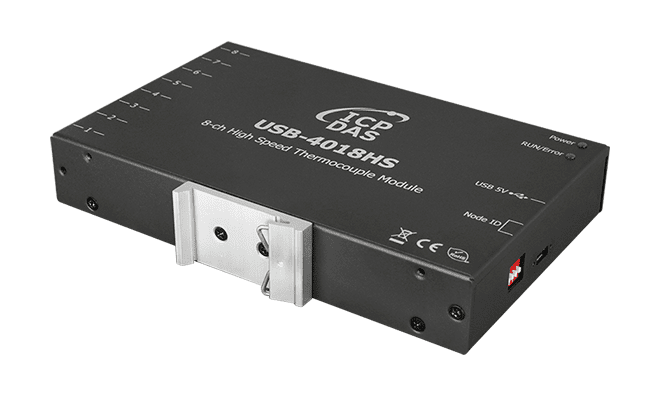

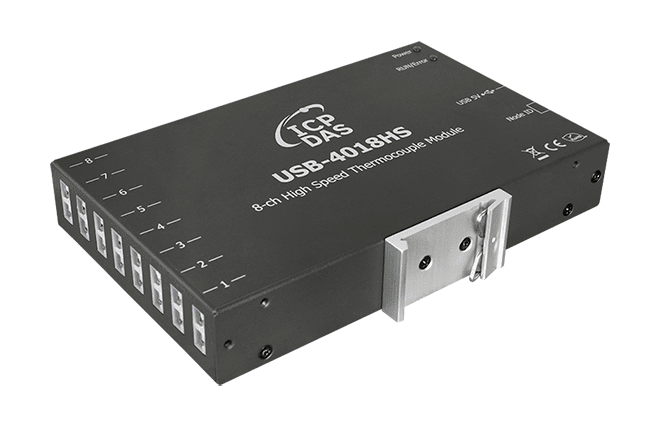

USB-4018HS 8-kanalig höghastighets termoelementmodul, USB I/O-modul
Bussmatad 8-kanalig termoelementingångsmodul med USB 2.0 Full-Speed-anslutning, 100 Hz samplingsfrekvens per kanal, Modbus RTU-stöd och 3000 VDC isolation mellan kanalerna.
- 8 analoga ingångskanaler för termoelementmätning
- Höghastighetssampling med 100 Hz per kanal
- Brett stöd för termoelement: J, K, T, E, R, S, B, N, C, L, M och L(DIN43710)
- Upplösning 0,1ºC och noggrannhet ±0,5ºC
- USB 2.0 Full-Speed (12 Mbps) med strömförsörjning från bussen, ingen extern matning krävs
- 3000 VDC isolation mellan kanalerna
6 125,72 kr per st.
| 1-9 st. | 6 125,72 kr | |
|---|---|---|
| 10-30 st. | 5 818,34 kr | −5 % |
| 31+ st. | 5 510,96 kr | −10 % |
Produktinformation "USB-4018HS 8-kanalig höghastighets termoelementmodul, USB I/O-modul"
USB-4018HS är en 8-kanalig höghastighetsmodul för termoelementingångar som ansluts direkt till en dator via USB 2.0 Full-Speed (12 Mbps). Modulen får sin matning från USB-bussen, så ingen extern strömförsörjning behövs, och den passar ingenjörer som behöver snabb, isolerad temperaturmätning vid skrivbordet, på en testbänk eller i ett större PC-baserat system.
Varje kanal accepterar ett brett urval av termoelementtyper, bland annat J, K, T, E, R, S, B, N, C, L, M och L(DIN43710), och samplar med 100 Hz per kanal med angiven upplösning 0,1ºC och noggrannhet ±0,5ºC. Inbyggda watchdog-timers, statuslysdioder och 3000 VDC isolation mellan kanalerna bidrar till att skydda mätkedjan och värddatorn.
Drivrutiner levereras för Windows 7/10/11 som en USB-virtuell COM-port, och Linux (kärna 2.4 eller senare) stöds också. Modulen kommunicerar med Modbus RTU. Leveransen innehåller en 1,5 m USB-kabel med ferritkärna och låsbara kontakter.
Användningsområden
- Tillverkning med SMD-montering
- Tillverkning av kretskort
- Läkemedelsindustrin
- Skotillverkning
- Livsmedelsindustrin
- Allmän temperaturmätning inom automation
| Analoga ingångar: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | USB 2.0 |
| Produkttyp: | USB I/O-modul |
| Protokoll: | Modbus RTU |
| Strömingång: | USB-bussmatad |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | 1 Hårdvarubevakningstimer (1,6 sekunder) 1 Mjukvarubevakningstimer (programmerbar) |
| Isolation | |
| Isolation mellan moduler | Ja, 3000 VDC |
| LED-indikatorer | |
| Status | PWR: Gul för normal drift Error: Röd för felindikator |
| Analog ingång | |
| Kanaler | 8 |
| Typ | Termoelement: J, K, T, E, R, S, B, N, C, L, M, L(DIN43710) |
| Upplösning | 0.1ºC |
| Noggrannhet | ±0.5ºC |
| Samplingshastighet | 100 Hz (varje kanal) |
| USB | |
| Specifikation | USB 2.0 fullhastighet (12 Mbps) |
| Drivrutin | USB virtuell COM-portdrivrutin för Windows 7/10/11 Linux OS (kärna 2.4 eller senare version) |
| Protokoll | Modbus RTU |
| Ström | |
| Förbrukning | 0,17 W max. |
| Mekanisk | |
| Mått (mm) | 113 x 169 x 29 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
ASO-0015 är en valfri väggmonteringssats för moduler med metallkapsling och en kapslingsbredd på 28 mm. Den gör det möjligt att montera modulen på en vägg eller panel utan DIN-skena, vilket passar installationer där utrymmet på skenan är begränsat eller monteringsytan är plan.Satsen innehåller två väggmonteringsfästen och sex skruvar, så allt som behövs för fästningen levereras i ett paket. Fästets mått anges av tillverkaren i millimeter.Satsen är RoHS- och WEEE-certifierad. Kontrollera kapslingsbredden på din modul innan beställning, eftersom detta tillbehör endast är konstruerat för storleken 28 mm.AnvändningsområdenVäggmontering av moduler med metallkapsling på 28 mm bredd i styrskåp och panelerInstallationer där DIN-skensmontering inte är praktisk
ASO-0023 är en valfri väggmonteringssats för moduler med ett metallhölje som är 44 mm brett. Den gör det möjligt att fästa en kompatibel modul på vägg eller panel utan DIN-skena, vilket passar installationer där skenmontering inte är praktisk.Satsen innehåller två väggfästen och sex skruvar, så allt som behövs för fästningen ingår. Det är ett tillbehör och måste beställas separat från den modul det är avsett för.Produkten är listad som RoHS- och WEEE-kompatibel. Kontrollera höljets bredd på din modul mot specifikationen på 44 mm innan du beställer.AnvändningsområdenVägg- eller panelmontering av moduler med metallhölje på 44 mm bredd
ASO-0057 är en väggmonteringssats för montering av moduler i USB-4018HS-serien med metallhölje på en vägg. Den är konstruerad för att hålla två moduler med metallhölje som har en höjd på 153 mm, så att två enheter kan fästas samman som en enda installation.Satsen innehåller två väggfästen och åtta skruvar. Den är listad som RoHS- och WEEE-kompatibel och är avsedd för ingenjörer som behöver en enkel mekanisk fästning för USB-4018HS-datainsamlingshårdvara i ett skåp eller på en utrustningsvägg.Välj ASO-0057 när du behöver ett tillbehör anpassat till metallhöljets storlek på 153 mm, snarare än en generisk fästanordning. Kontrollera höljets längd på dina moduler innan beställning, eftersom satsen endast är specificerad för denna höljesstorlek.AnvändningsområdenVäggmontering av två USB-4018HS-moduler med metallhölje
ASO-0059 är en valfri väggmonteringssats för USB-4018HS-serien. Den är avsedd för moduler i metallkapsling med en bredd på 153 mm och ger ett enkelt sätt att fästa enheten på en vägg i stället för att montera den på en panel eller skena.Satsen levereras med allt som behövs för fästningen:Ett väggmonteringsfästeFyra skruvarASO-0059 är RoHS- och WEEE-certifierad. Kontrollera kapslingens bredd på din modul mot specifikationen 153 mm innan du beställer.AnvändningsområdenVäggmontering av en USB-4018HS-modul i metallkapsling, 153 mm bred
Liknande produkter

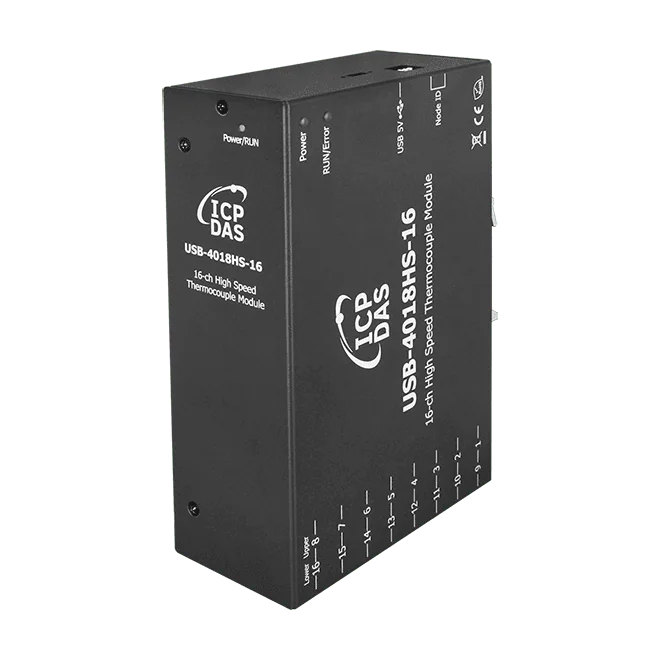

USB-4018HS-16 är en USB-ansluten termoelementmodul för ingenjörer som behöver 16 kanaler med temperaturdata på en PC utan ett dedikerat datainsamlingskort. Modulen drivs via bussen, så ingen separat nätspänning krävs, och den stöder termoelementtyperna J, K, T, E, R, S, B, N, C, L, M och L (DIN43710).Varje kanal utför automatisk kallövergångskompensation, med angiven upplösning på 0,1ºC och noggrannhet på ±0,5ºC. Varje kanal samplar med 100 Hz, och 3000 VDC intern isolering skiljer modulens interna kretsar åt. Modulen konfigureras via verktyget för USB-4000-serien, vilket gör det möjligt att göra inställningar och tester utan att skriva kod.En 1,5 m låsbar USB-kabel med ferritkärna ingår i denna beställningskod. Modulen använder protokollet Modbus RTU över sin virtuella USB-COM-port, och drivrutinen levereras för Windows 7/10/11 och Linux (kärna 2.4 eller senare).AnvändningsområdenTillverkning med SMD-monteringTillverkning av kretskortSkotillverkningLäkemedelsindustrinLivsmedelsindustrinAllmän temperaturmätning i industriella miljöer
