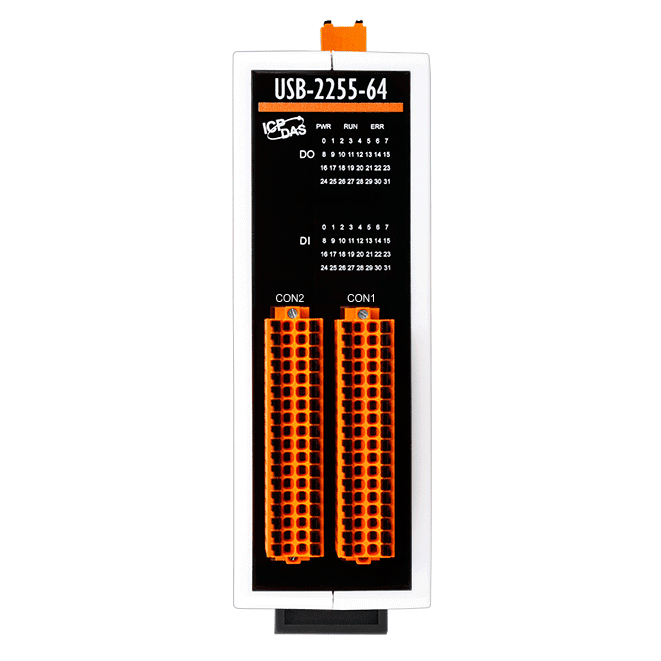

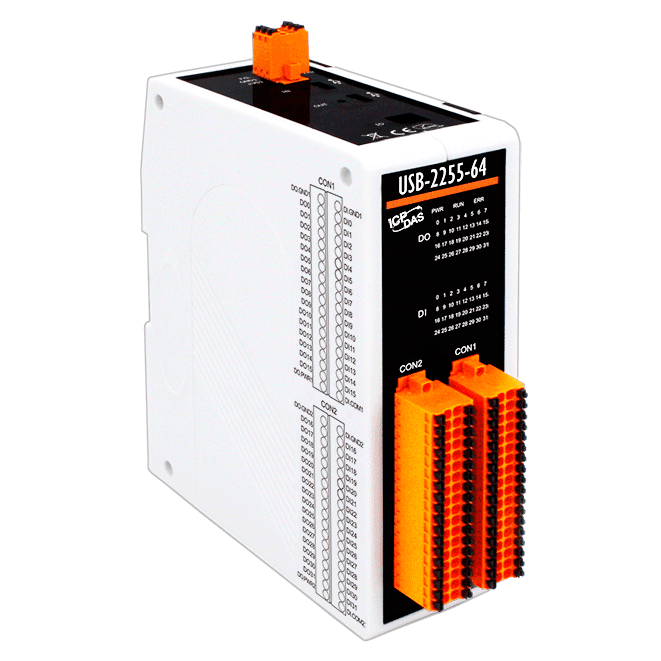

USB-2255-64 USB I/O-modul, isolerad 32-kan. DI och 32-kan. DO
USB 2.0 I/O-modul med 32 isolerade digitala ingångar (torr eller våt kontakt, 32-bitars räknare) och 32 NPN sink-digitala utgångar. Plug-and-play utan behov av drivrutin.
- 32 digitala ingångar (torr eller våt kontakt, väljs med kopplingen) med möjlighet till 32-bitars räknare
- 32 öppen kollektor NPN sink-digitala utgångar, 500 mA per kanal
- Programmerbara start- och säkerhetsvärden med dubbel watchdog (1,6 s hårdvara, programmerbar mjukvara)
- Tvåportars USB 2.0-hub som stöder kedjekoppling av upp till 5 noder
- Två matningsingångar för +10 till +30 VDC för redundans
- Plug-and-play-drift utan drivrutin; låsbar USB-kabel medföljer
3 574,84 kr per st.
| 1-9 st. | 3 574,84 kr | |
|---|---|---|
| 10-30 st. | 3 475,84 kr | −3 % |
| 31+ st. | 3 398,85 kr | −5 % |
Produktinformation "USB-2255-64 USB I/O-modul, isolerad 32-kan. DI och 32-kan. DO"
USB-2255-64 lägger till 32 digitala ingångar och 32 digitala utgångar till en PC via USB 2.0. Varje ingång kan kopplas för torra eller våta kontakter och kan köras som en 32-bitars räknare, vilket passar händelseräkning och statusövervakning. De 32 utgångarna är öppen kollektor, sink (NPN), med en lastspänning på 3,5 till 50 VDC och 500 mA per kanal, och LED-indikatorer visar tillståndet för varje kanal.
Driftsäkerhetsfunktionerna omfattar en hårdvarubaserad watchdog med 1,6 sekunders timeout och en programmerbar mjukvaru-watchdog. Start- och säkerhetsvärden kan ställas in för de digitala utgångarna, så att modulen kan hålla ett definierat tillstånd om värddatorn slutar svara. Modulen har två ingångar för matningsspänning på +10 till +30 VDC, så att en andra matning kan ta över om den första avbryts.

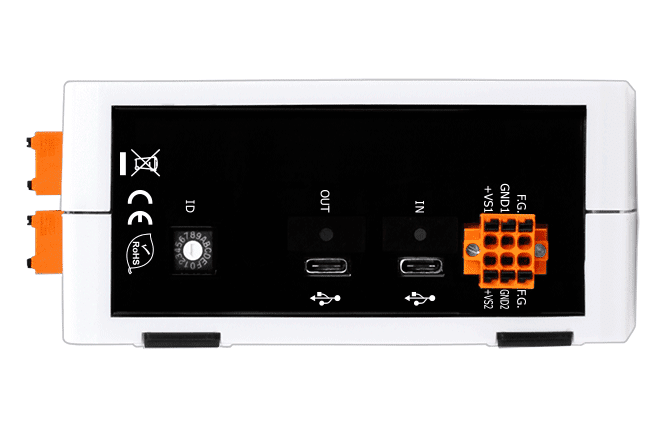

Den inbyggda tvåportars USB-hubben gör att upp till fem moduler kan kopplas i kedja från en PC-port. Varje modul levereras med en låsbar USB-kabel på 1,8 m. Ett API-bibliotek med demos och källkod levereras för Windows och Linux, med stöd för VB, C++, C#.NET, VB.NET och LabVIEW, och ett verktyg för installation och I/O-test ingår.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Mätning och testning
- Testutrustning
- Maskinautomation
| Portar: | 2 |
|---|---|
| Product type: | USB I/O Module |
| Interface: | USB 2.0 |
| Digital inputs: | 32 |
| Digital outputs: | 32 |
| Isolation: | Isolerad |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | 1 Hårdvarubevakningstimer (1,6 sekunder) 1 Mjukvarubevakningstimer (programmerbar) |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | 4 kV kontakt för varje terminal 8 kV luft för slumpmässig punkt |
| LED-indikatorer | |
| Status | 3 x ström, drift och fel USB-2255-32: 32 x DI och DO USB-2255-64: 64 x DI och DO |
| Digital ingång/räknare | |
| Kanaler | USB-2255-32: 16 USB-2255-64: 32 |
| Typ | Torr kontakt: Källa Våt kontakt: Sänka/källa |
| Spänningsnivå för TILL | Torr kontakt: Sluten till GND Våt kontakt: +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | Torr kontakt: Öppen Våt kontakt: +4 VDC max. |
| Max. antal | 32-bitars |
| Frekvens | 5k Hz |
| Ingångsimpedans | 10 KΩ |
| Överspänningsskydd | 70 VDC |
| Digital utgång | |
| Kanaler | USB-2255-32: 16 USB-2255-64: 32 |
| Typ | Öppen kollektor, sink (NPN) |
| Lastspänning | +3,5 ~ +50 VDC |
| Lastström | USB-2255-32: 600 mA/kanal USB-2255-64: 500 mA/kanal |
| Överspänningsskydd | 60 VDC |
| Överbelastningsskydd | 1,4 A (med kortslutningsskydd) |
| Värde vid påslagning | Ja, programmerbar |
| Säkervärde | Ja, programmerbar |
| USB | |
| Portar | 2, daisy-chain max. 5 st |
| Specifikation | USB 2.0 höghastighet (480 Mbps) |
| Kontakt | Typ C |
| Ström | |
| Förbrukning | USB-2255-32: Typiskt 1,4 W, max. 1,9 W USB-2255-64: Typiskt 2,1 W, max. 3,2 W |
| Strömförsörjs från plintblock | Ja, +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | USB-2255-32: 31 x 166 x 129 USB-2255-64: 56 x 180 x 144 |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
