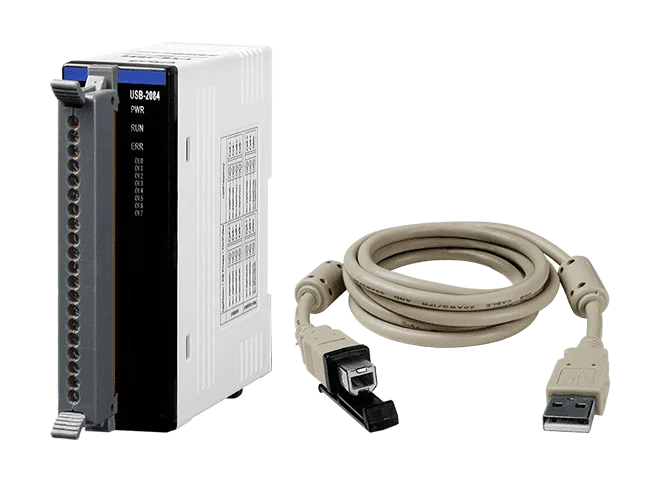

USB-2084 USB I/O-modul, 4/8-kanals räknare, frekvens- och encoderingång
USB-matad räknar-, frekvens- och encoderingångsmodul med 4 eller 8 kanaler, plug-and-play-drift, levereras med 1,5 m USB-kabel CA-USB15.
- 8 kanaler för frekvens- och uppräknartyper
- 4 kanaler för upp/ner-, riktning/puls- och A/B-fasräknartyper
- Mjukvaruprogrammerbart digitalt filter, 1 till 32767 µs
- USB-bussmatad, ingen extern strömförsörjning krävs
- Plug-and-play utan drivrutinsinstallation och kan kopplas in/ur under drift
- Låsbar USB-kabel
2 360,27 kr per st.
| 1-9 st. | 2 360,27 kr | |
|---|---|---|
| 10-30 st. | 2 239,51 kr | −5 % |
| 31+ st. | 2 118,75 kr | −10 % |
Produktinformation "USB-2084 USB I/O-modul, 4/8-kanals räknare, frekvens- och encoderingång"
USB-2084 CR är en USB 2.0-modul med full hastighet som ger en dator räknar-, frekvens- och encoderingångar utan att behöva öppna chassit. Modulen har antingen åtta kanaler för frekvens- och uppräkning eller fyra kanaler för upp/ner-räkning, riktning/puls samt A/B-fas (kvadratur), vilket passar fabriksautomation, inbyggd maskinstyrning och tillverkningstestning.
Modulen matas via bussen, så ingen extern strömförsörjning behövs, och den installeras som plug-and-play utan någon drivrutin att konfigurera. Den kan anslutas och kopplas bort medan systemet är i drift. Varje kanal kan konfigureras individuellt, och ett mjukvaruprogrammerbart lågpassfilter från 1 till 32767 µs hjälper till att filtrera bort brus på ingångarna.
Ett API-bibliotek och demoprogram med källkod finns för Windows- och Linux-användare. De omfattar VB, C++, C#.NET, VB.NET och LabVIEW, vilket gör att ingenjörer kan bygga egna USB-applikationer. Beställningen innehåller en 1,5 m USB-kabel (CA-USB15), och modulen är RoHS-kompatibel.
Användningsområden
- Räknarmätning
- Frekvensmätning
- Rörelsestyrning
- Fabriksautomation
- Inbyggd maskinstyrning
- Tillverkningstestning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | USB 2.0 Full-Speed |
| Produkttyp: | USB I/O-modul |
| Strömingång: | USB-bussmatad |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | 1 Hårdvarubevakningstimer (1,6 sekunder) 1 Mjukvarubevakningstimer (programmerbar) |
| Isolation | |
| Isolation mellan moduler | 3000 VDC |
| EMS-skydd | |
| ESD (IEC 61000-4-2) | 4 kV kontakt för varje terminal 8 kV luft för slumpmässig punkt |
| LED-indikatorer | |
| Status | 3 x ström och kommunikation 8 x räknaringång |
| Räknar-/frekvens-/encoderingång | |
| Kanaler | 4-kanals upp/ned-räknare (CW/CCW) 4-kanals riktning/puls-räknare (dubbelriktad) 4-kanals A/B-fas (kvadraturräkning) 8-kanals uppräknare 8-kanals frekvens |
| Typ | Upp, frekvens, upp/ner, riktning/puls, A/B-fas |
| Spänningsnivå för TILL | Isolerad: +4,5 VDC ~ +30 VDC TTL: +2 VDC ~ +5 VDC |
| Spänningsnivå för FRÅN | Isolerad: +1 VDC max. TTL: 0 VDC ~ +0,8 VDC |
| Frekvensnoggrannhet | ±0.4% |
| Konfiguration per enskild kanal | Ja |
| Isolation mellan moduler | 2500 VDC |
| Isolerad, frekvens | 250 kHz max. |
| Oisolerad, frekvens | 500 kHz max. |
| Lågpassfilter | 1 ~ 32767 µs (programmerbar via programvara) |
| USB | |
| Specifikation | USB 2.0 fullhastighet (12 Mbps) |
| Ström | |
| Förbrukning | 1,3 W (max.) |
| Mekanisk | |
| Mått (mm) | 33 x 107 x 102 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
