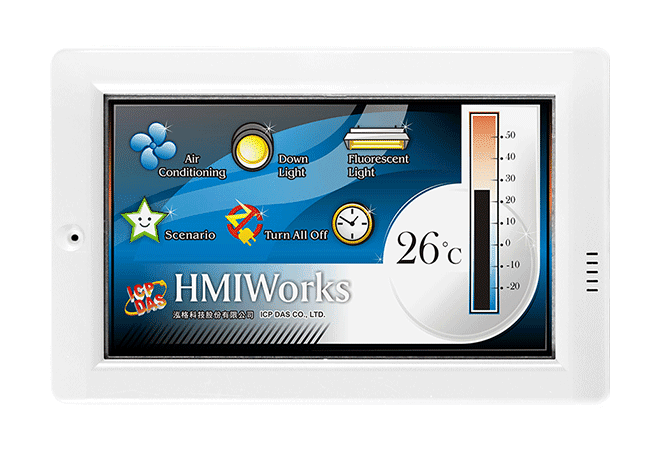

TPD-433F-H 4,3-tumsk touch-HMI med PoE-Ethernet och RS-485
4,3-tums HMI med färgpekskärm, 480 x 272 TFT-skärm, PoE-Ethernet, RS-485- och RS-232-portar, realtidsklocka och stöd för Modbus TCP/RTU för väggmonterade styrpaneler.
- 4,3-tums TFT-färgpekskärm, 480 x 272, 65535 färger, 400 cd/m2 ljusstyrka
- Ethernet RJ-45 10/100 Base-TX med Power over Ethernet (IEEE 802.3af, Klass 1)
- 1 x RS-485 med Self-Tuner och 1 x RS-232 (3-polig)
- Stöd för protokollen Modbus TCP/RTU
- Kostnadsfritt verktyg HMIWorks med GUI-design, Ladder Designer och C-språk
- Realtidsklocka, summer, vridomkopplare och återställningsknapp
2 708,72 kr per st.
| 1-9 st. | 2 708,72 kr | |
|---|---|---|
| 10-30 st. | 2 631,33 kr | −3 % |
| 31+ st. | 2 576,05 kr | −5 % |
Produktinformation "TPD-433F-H 4,3-tumsk touch-HMI med PoE-Ethernet och RS-485"
TPD-433F-H CR är en kompakt väggmonterad touch-HMI med en 4,3-tumsskärm i TFT-färg med pekfunktion och upplösningen 480 x 272. Den passar ingenjörer som vill ersätta mekaniska brytare med en programmerbar styrpanel som kommunicerar med fältenheter via seriella och Ethernetbaserade länkar.
Enheten kombinerar en RS-485-port med Self-Tuner, en 3-polig RS-232-port och en 10/100 Base-TX Ethernet-port som kan matas direkt via PoE (IEEE 802.3af, Klass 1). Modbus TCP och Modbus RTU stöds, och en realtidsklocka finns för tidsstämplad drift.
- Programmering sker med det kostnadsfria verktyget HMIWorks, med GUI-design, Ladder Designer för PLC-liknande logik och stöd för C-språket.
- Egna kommunikationsprotokoll kan skrivas i C.
- Beställningskoden TPD-433F-H CR är varianten med RS-485, RS-232, Ethernet (PoE), RTC och en USB-nedladdningsport.
Användningsområden
- Väggmonterade styrpaneler
- Uppgradering av mekaniska brytare till intelligent styrning
| Portar: | 3 |
|---|---|
| Product type: | Touch HMI |
| Protokoll: | Modbus TCP/RTU |
| Interface: | Ethernet, RS-232, RS-485 |
| PoE: | Ja |
| Power input: | +12 ~ 48 VDC or PoE (802.3af) |
| Operating temperature: | -20 ~ +50 °C |
| Mounting: | Wall |
Specifikationer
| Huvudenhet | |
|---|---|
| CPU | 32-bitars RISC CPU |
| Lagring | 16 MB SDRAM/16 MB Flash |
| Realtidsklocka | Ja |
| Display | |
| Typ | LCD 4,3” TFT (upplösning 480 x 272, 65535 färger), defekta pixlar <= 3 |
| Bakgrundsbelysningens livslängd | 20 000 timmar |
| Ljusstyrka | 400 cd/m2 |
| Pekskärm | Ja |
| LED-indikatorer | |
| Status | 1 LED |
| HMI | |
| Summer | Ja |
| Vridomkopplare | Ja |
| Återställningsknapp | Ja |
| Ethernet | |
| Portar | RJ-45 x 1, 10/100 Base-TX |
| COM-portar | |
| Portar | 1 x RS-485 (med inbyggd självjusterare) 1 x RS-232 (3-polig) |
| USB | |
| Specifikation | USB 1.1 klient (endast firmwareuppdateringar) |
| Kontakt | Mini-B |
| Ström | |
| Förbrukning | 2.5 W |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 (48 V) |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Mått (mm) | 140 mm x 87 mm x 41 mm |
| Installation | Väggmontering |
| Skyddsklass (IP) | Frontpanel: IP40 |
| Miljö | |
| Driftstemperatur | -20 ~ +50°C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
