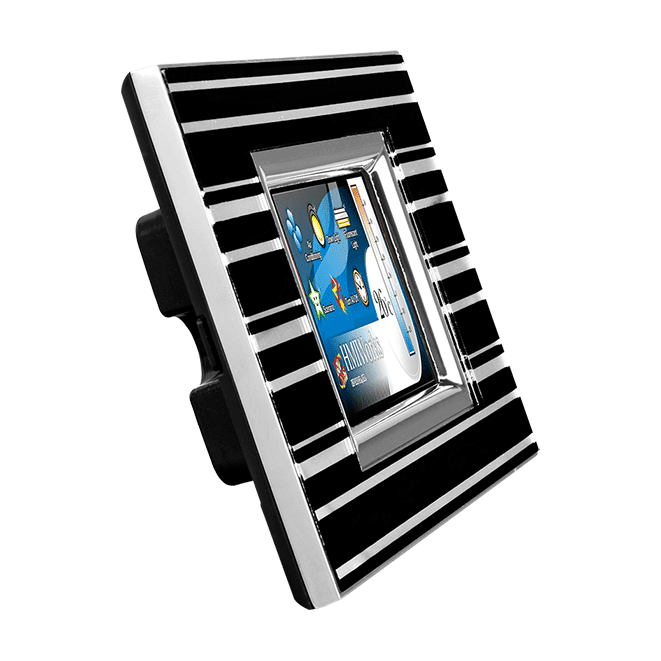

TPD-283U-M3 2,8-tums pekskärms-HMI med PoE Ethernet och RS-485
Väggmonterad 2,8-tums HMI med färgig resistiv pekskärm, PoE Ethernet, RS-485 och realtidsklocka, med stöd för Modbus TCP och Modbus RTU. Version med svart hölje.
- 2,8-tums 240 x 320 TFT-färgdisplay med 65535 färger och resistiv pekskärm
- 1 x 10/100 Base-TX Ethernet-port med IEEE 802.3af PoE (Klass 1, 48 V)
- 1 x RS-485-port med Self-Tuner
- Stöd för Modbus TCP och Modbus RTU samt egna protokoll i C-språk
- Realtidsklocka, 32-bitars RISC-CPU, 16 MB SDRAM och 16 MB Flash
- Utvecklingsverktyget HMIWorks med Ladder Designer och C-språkmiljö
2 222,26 kr per st.
| 1-9 st. | 2 222,26 kr | |
|---|---|---|
| 10-30 st. | 2 155,92 kr | −3 % |
| 31+ st. | 2 111,70 kr | −5 % |
Produktinformation "TPD-283U-M3 2,8-tums pekskärms-HMI med PoE Ethernet och RS-485"

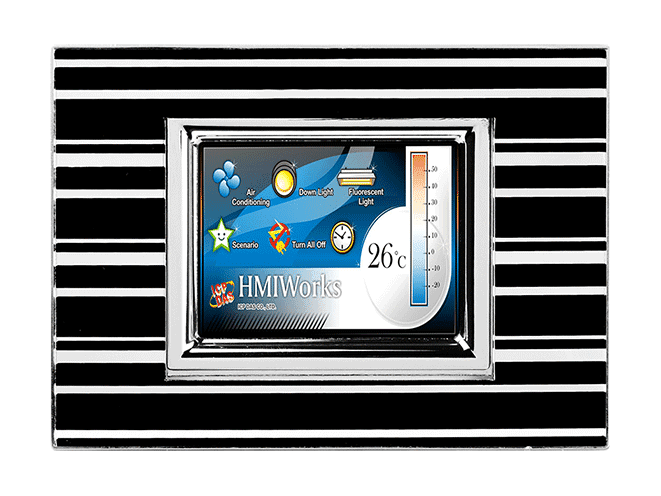

Den kompakta TPD-283U-M3 CR är en 2,8-tums pekskärms-HMI för bygg- och hemautomationsprojekt där en liten väggmonterad operatörspanel behövs för att ersätta konventionella strömbrytare. Dess 240 x 320 TFT-display visar 65535 färger på en resistiv pekskärm, och en summer, en vridknapp och en återställningsknapp är inbyggda.
Anslutningarna omfattar en 10/100 Base-TX RJ-45 Ethernet-port med IEEE 802.3af Power over Ethernet, samt en RS-485-port med Self-Tuner för seriella enheter. Enheten kan även matas från ett +12 ~ 48 VDC plintblock. En USB 1.1-klient på en Mini-B-kontakt finns endast för firmwareuppdateringar. Modbus TCP och Modbus RTU stöds.
Applikationsprogram kan utvecklas i HMIWorks, antingen med Ladder Designer för PLC-orienterade användare eller med C-språkmiljön för mjukvaruingenjörer. Enheten stöder även egna kommunikationsprotokoll skrivna i C.
Användningsområden
- Kontrollpaneler för byggnadsautomation
- Styrpunkter med pekskärm för hemautomation
- Ersättning av mekaniska strömbrytare med intelligenta styrpaneler
| Portar: | 2 |
|---|---|
| Product type: | Touch HMI |
| Protokoll: | Modbus RTU, Modbus TCP |
| Interface: | Ethernet, RS-485, USB |
| PoE: | Yes (IEEE 802.3af) |
| Power input: | PoE or +12 ~ 48 VDC |
| Operating temperature: | -20 ~ +70 °C |
| Mounting: | Wall |
Specifikationer
| Huvudenhet | |
|---|---|
| CPU | 32-bitars RISC CPU |
| Lagring | 16 MB SDRAM/16 MB Flash |
| Realtidsklocka | Ja |
| Display | |
| Typ | LCD 2,8” TFT (upplösning 240 x 320, 65535 färger), defekta pixlar <= 3 |
| Bakgrundsbelysningens livslängd | 20 000 timmar |
| Ljusstyrka | 160 cd/m2 |
| Pekskärm | Resistiv pekskärm |
| HMI | |
| Summer | Ja |
| Vridomkopplare | Ja |
| Återställningsknapp | Ja |
| Ethernet | |
| Portar | RJ-45 x 1, 10/100 Base-TX |
| COM-portar | |
| Portar | 1 x RS-485 (med inbyggd självjusterare) |
| USB | |
| Specifikation | USB 1.1 klient (endast firmwareuppdateringar) |
| Kontakt | Mini-B |
| Ström | |
| Förbrukning | 1.5 W |
| Strömförsörjs från PoE | IEEE 802.3af, Klass1 (48 V) |
| Strömförsörjs från plintblock | +12 ~ 48 VDC |
| Mekanisk | |
| Mått (mm) | 127 mm x 92 mm x 31 mm |
| Installation | Väggmontering |
| Skyddsklass (IP) | Frontpanel: IP40 |
| Miljö | |
| Driftstemperatur | -20 ~ +70°C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
