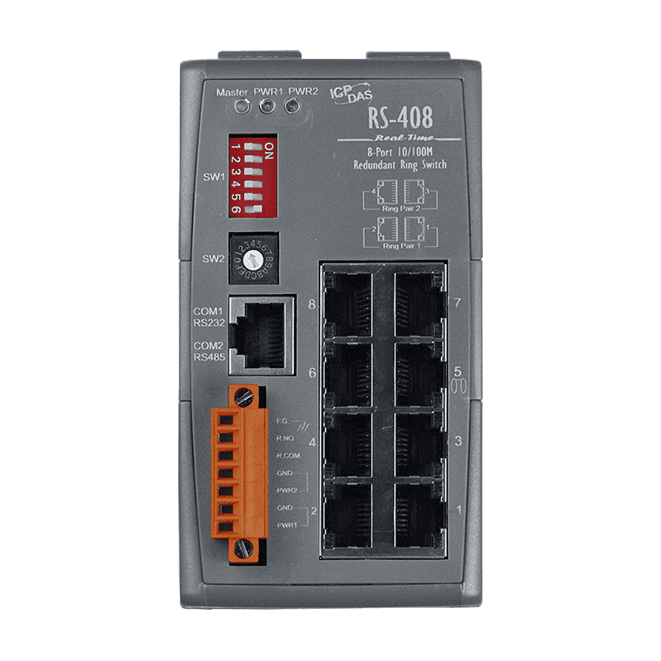

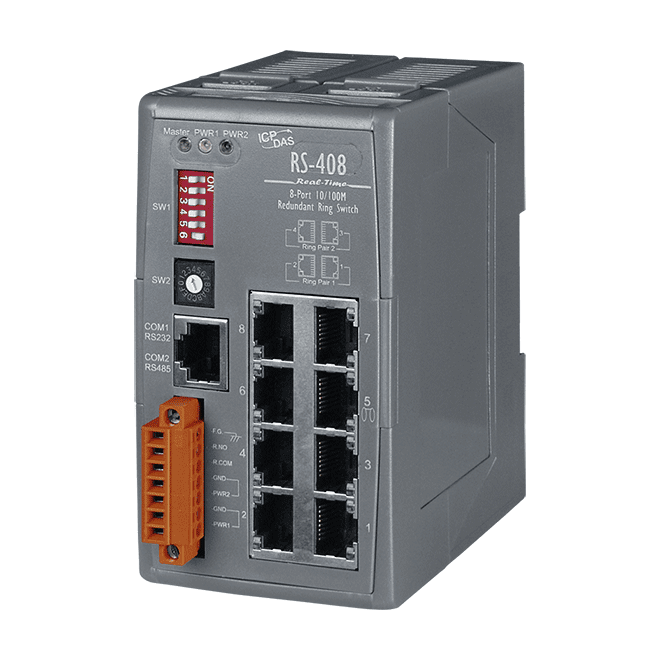

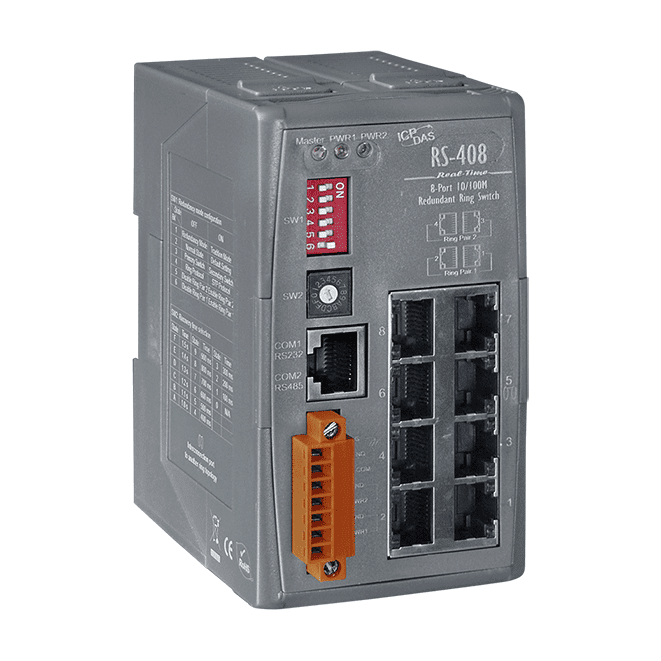

RS-408 Redundant Ring Ethernet-switch, 8-port 10/100Base-TX
8-portars 10/100Base-TX Ethernet-switch med stöd för redundant Cyber-Ring-ring, dubbla +10 VDC ~ +30 VDC strömingångar, reläutgång för larm och driftområde på -40 °C ~ +75 °C.
- Inbyggd redundant ringteknik Cyber-Ring, med STP också angivet som redundansstrategi
- Redundanta dubbla strömingångar på +10 VDC ~ +30 VDC med skydd mot omvänd polaritet
- Reläutgång som ger varning vid ström- eller länkfel, märkt 2 A @ 30 VDC
- Automatisk MDI/MDI-X-korsning och 10/100 Mbps autonegotiation på varje port
- Store-and-forward-switchning med 2048 MAC-adresser och 1 Mbit bufferminne för ramar
- Fjärrövervakning via Modbus/TCP och Modbus/RTU, med stöd för Modbus OPC-server
4 389,23 kr per st.
| 1-9 st. | 4 389,23 kr | |
|---|---|---|
| 10-30 st. | 4 256,56 kr | −3 % |
| 31+ st. | 4 168,11 kr | −5 % |
Produktinformation "RS-408 Redundant Ring Ethernet-switch, 8-port 10/100Base-TX"
The RS-408 CR är en Ethernet-switch med 8 portar för att bygga redundanta ringnätverk på 10/100Base-TX-koppar. Den inbyggda Cyber-Ring-tekniken gör att flera switchar kan kopplas ihop till en ring, och kopparlänkfel upptäcks och åtgärdas normalt inom cirka 20 ms.
Konfigurationen görs enbart med DIP-omkopplare för redundansläge och maximal återställningstid, så ingen mjukvaruinställning behövs. Två DC-matningar kan anslutas samtidigt till spänningskällor på +10 VDC ~ +30 VDC, och om den ena fallerar tar den andra över. Ett reläutgång signalerar ström- eller länkfel till styrsystemet.
Fjärrstatus kan läsas via Modbus/TCP eller Modbus/RTU, och enheten stöder en Modbus OPC-server. Driftområdet på -40 °C ~ +75 °C och DIN-skensmontering passar skåpinstallationer i krävande miljöer.
Användningsområden
- Redundanta Ethernet-ringnätverk inom industriell automation
- Skåpmonterad industriell Ethernet-anslutning med Modbus-övervakning
| Portar: | 8 |
|---|---|
| Product type: | Redundant ring switch |
| Protokoll: | Modbus/RTU, Modbus/TCP |
| Interface: | RJ-45 |
| Relay outputs: | 1 |
| Isolation: | 1500 Vrms 1 minut |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -40 °C ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | Ström, 10/100M, Länk/Akt, Master |
| Ethernet | |
| Portar | 8 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u och 802.3x |
| Bearbetningstyp | Store & forward, hastighetsväxling på wire-nivå |
| MAC-tabell | 2048 |
| Minnesbandbredd | 3,2 Gbps |
| Bildbuffertminne | 1 Mbit |
| Flödeskontroll | IEEE 802.3x flödeskontroll, bakåttrycksflödeskontroll |
| Protokoll | Modbus/RTU, Modbus/TCP |
| Redundansstrategi | STP, ring (ICP DAS) |
| Isolation | 1500 Vrms 1 minut |
| DIP-omkopplare | Ja, 1x konfiguration av redundansläge 1x val av max. återställningstid |
| COM-portar | |
| Portar | 1 x RS-232/RS-485 |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Redundanta strömingångar | Ja |
| Förbrukning | 0,3 A @ 24 VDC |
| Larmutgång | Ja,relä 2 A @ 30 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 64 x 118 x 98 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -40 °C ~ + 75 °C |
| Lagringstemperatur | -40 °C ~ + 85 °C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
