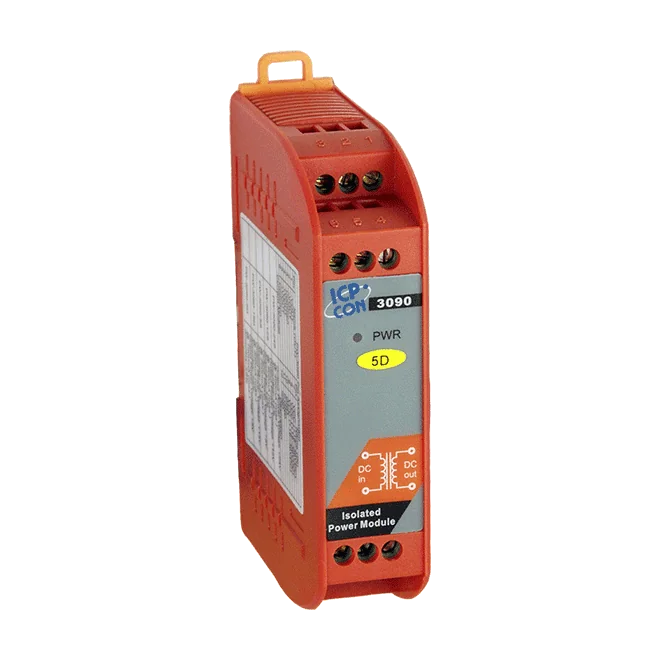

PW-3090-5D-R Isolerad DC-DC-strömmodul, ±5 VDC @ 1000 mA bipolär utgång
Bipolär ±5 VDC, 1000 mA DC-till-DC-strömomvandlare med 1000 VDC isolation och oreglerad ingång på 18 ~ 36 VDC, för montering på DIN-skena.
- Bipolär ±5 VDC-utgång på 1000 mA (max.)
- 1000 VDC isolation mellan ingång och utgång
- Brett oreglerat ingångsintervall på 18 ~ 36 VDC
- Verkningsgrad på max. 83 %
- Rippel & brus max. 100 mVp-p, linjäritet max. ±0,5 %, noggrannhet ±2 %
- Kortslutningsskydd
1 275,94 kr per st.
| 1-9 st. | 1 275,94 kr | |
|---|---|---|
| 10-30 st. | 1 209,95 kr | −5 % |
| 31+ st. | 1 143,95 kr | −10 % |
Produktinformation "PW-3090-5D-R Isolerad DC-DC-strömmodul, ±5 VDC @ 1000 mA bipolär utgång"
Den PW-3090-5D-R är en DC-till-DC-strömomvandlare som tar emot en oreglerad ingång på 18 ~ 36 VDC och levererar en bipolär utgång på ±5 VDC med upp till 1000 mA. Den passar ingenjörer som behöver en separerad matning med två spänningsskenor för känslig signalbehandling eller fältelektronik, med 1000 VDC isolation mellan ingång och utgång.
Utgångskvaliteten anges med ett maximalt rippel och brus på 100 mVp-p, linjäritet på max. ±0,5 % och DC-spänningsnoggrannhet på ±2 %. Verkningsgraden är max. 83 % och kortslutningsskydd ingår. Modulen mäter 25 mm x 114 mm x 70 mm (B x L x H) och monteras på DIN-skena.
Enheten är specificerad för en driftstemperatur på -25 ~ 70 °C, en lagringstemperatur på -30 ~ 85 °C och ett fuktighetsintervall på 5 ~ 95 %, icke-kondenserande. Den är certifierad enligt CE, UKCA, FCC, RoHS och WEEE.
Användningsområden
- Strömisolering
- DC-till-DC-omvandling
| Driftstemperatur: | -25 ~ 70 °C |
|---|---|
| Montering: | DIN-skena |
| Produkttyp: | Isolerad strömmodul |
| Strömingång: | 18 ~ 36 VDC |
| Isolation: | 1000 VDC |
Specifikationer
| Ingång | |
|---|---|
| Spänningsområde | 18 ~ 36 VDC (oreglerad) |
| Polär | Bipolär |
| Utgång | |
| Rippel och brus (max.) | 100 mVp-p max. |
| Linjäritet | ±0,5 % max. |
| DC-spänning | ±5 VDC @ 1000 mA (max.) Noggrannhet: ±2 % |
| Isolation | 1000 VDC |
| Verkningsgrad | 83 % max. |
| Kortslutningsskydd | Ja |
| Mekanisk | |
| Mått (mm) | 25 mm x 114 mm x 70 mm (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ 70 °C |
| Lagringstemperatur | -30 ~ 85 °C |
| Luftfuktighet | 5 ~ 95 %, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

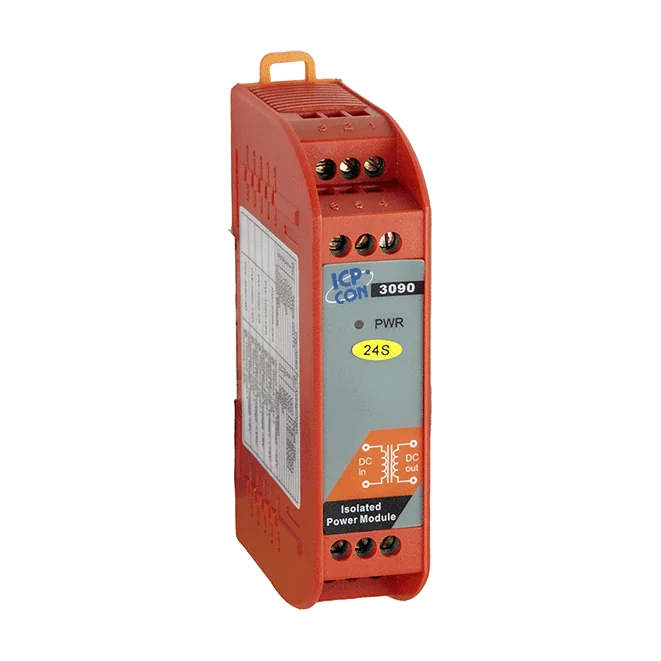

The PW-3090-24S-R är en DC-DC-strömkonditionerare som omvandlar en oreglerad matning på 18 ~ 36 VDC till en reglerad utgång på +24 VDC med upp till 400 mA. Den passar ingenjörer som behöver en ren, isolerad 24 V-skena för fältenheter, styrsystem eller I/O-moduler när inmatningsspänningen varierar eller är brusig.Isolationen är specificerad till 1000 VDC mellan ingång och utgång, vilket hjälper till att skydda den efterföljande elektroniken från störningar på ingångssidan. Utgångsrippel och brus anges till max. 100 mVp-p, med en DC-spänningsnoggrannhet på ±2 % och en linearitet på max. ±0,5 %. Kortslutningsskydd ingår och verkningsgraden når max. 83 %.Modulen är avsedd för montering på DIN-skena och har ett driftområde på -25 ~ 70 °C, med förvaringstemperatur på -30 ~ 85 °C. Den är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt, och dess kompakta mått på 25 mm x 114 mm x 70 mm (B x L x H) gör den enkel att placera i styrskåp.TillämpningarSpänningsisolering och DC-till-DC-omvandlingFörsörjning av en stabil +24 VDC-skena från en 18 ~ 36 VDC-källaSkydd för efterföljande enheter mot störningar på ingångssidan i styrskåp

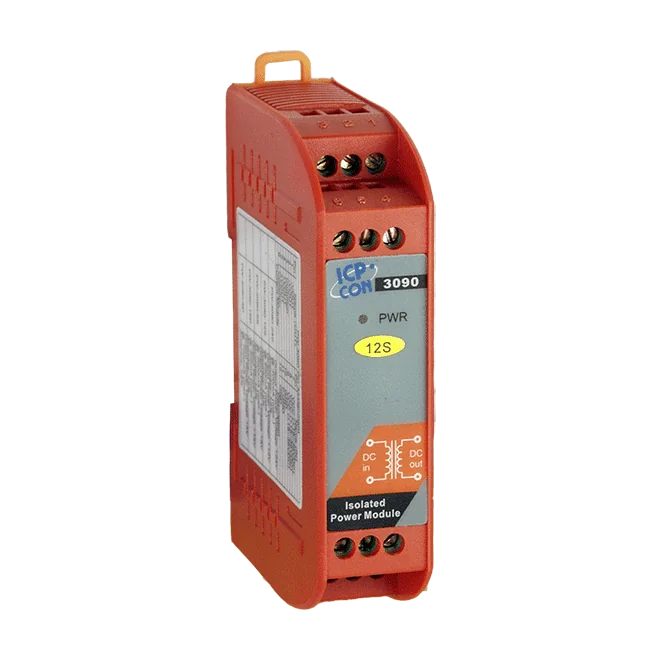

PW-3090-12S-R CR är en DC-till-DC-strömomvandlare ur PW-3090-serien, utformad för att leverera en stabil +12 VDC-skena från en oreglerad matning på 18 ~ 36 VDC. Den 1000 VDC-isolerade ingången hjälper till att skydda anslutna enheter mot skadliga effekter i driftmiljön.Utgången är specificerad till +12 VDC @ 800 mA (max.) med ±2 % noggrannhet och ett rippel och brus på högst 100 mVp-p. Modulen har en verkningsgrad på upp till 83 % och är försedd med kortslutningsskydd. Polariteten är unipolär och linjäriteten är högst ±0,5 %.Modulen monteras på DIN-skena och mäter 25 mm x 114 mm x 70 mm (B x L x H). Den är specificerad för en driftstemperatur på -25 ~ 70 °C och en lagringstemperatur på -30 ~ 85 °C, med en luftfuktighet på 5 ~ 95 % icke-kondenserande. Certifieringar som anges för denna modell är CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenStrömisolering (DC-till-DC-omvandlare)

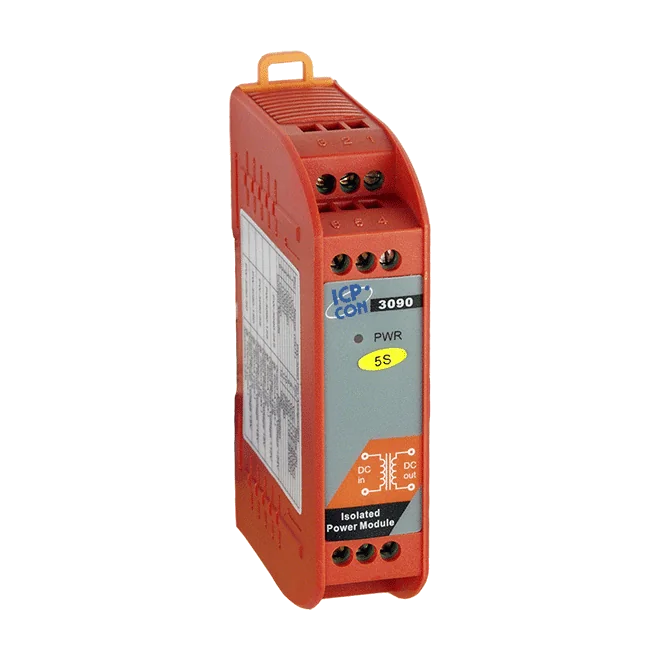

PW-3090-5S-R är en isolerad DC-DC-omvandlare med en utgång ur PW-3090-serien. Den tar emot en oreglerad ingångsspänning på 18 ~ 36 VDC och levererar +5 VDC med högst 2000 mA och ±2 % noggrannhet, så att en enhet kan matas från en reglerad spänningsskena som den lokala strömförsörjningen inte kan leverera direkt.Isolationen på 1000 VDC skiljer in- och utgångskretsarna åt, och modulen har kortslutningsskydd. Dess högsta verkningsgrad på 83 % och märkvärdet för rippel och brus på högst 100 mVp-p gör den lämplig för effektsteg i kompakta styrskåp.Kapslingen på 25 mm x 114 mm x 70 mm (B x L x H) monteras på DIN-skena. Modulen arbetar vid -25 ~ 70 °C och lagras vid -30 ~ 85 °C, vid 5 ~ 95 % luftfuktighet, icke kondenserande.AnvändningsområdenSpänningsisolering (DC-DC-omvandlare)

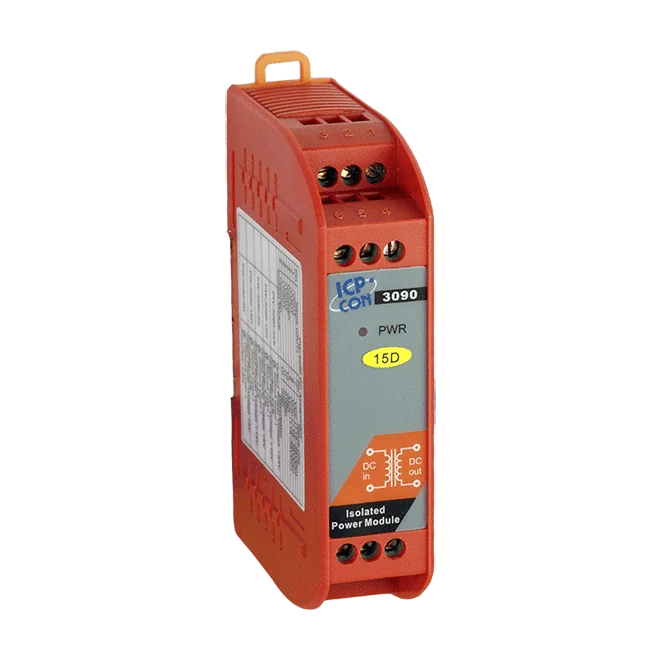

PW-3090-15D-R är en DC-till-DC-strömmodul som omvandlar en oreglerad matning på 18 ~ 36 VDC till en bipolär utgång på ±15 VDC med en märkström på 300 mA (max.). Den är avsedd för situationer där en separat, isolerad bipolär spänningsskena behövs för att driva känsliga kretsar från en enda likspänningsingång.Modulen ger 1000 VDC isolation mellan ingång och utgång, vilket hjälper till att skydda anslutna enheter från störningar och fel på matningssidan. Utgångsnoggrannheten anges till ±2 %, med rippel och brus på max. 100 mVp-p och linearitet på max. ±0,5 %. Kortslutningsskydd ingår.Verkningsgraden är max. 83 %. Kapslingen mäter 25 mm x 114 mm x 70 mm (B x L x H) och monteras på DIN-skena. Driftsområdet är -25 ~ 70 °C, med lagringstemperatur från -30 ~ 85 °C och luftfuktighetstolerans på 5 ~ 95 % relativ fuktighet, icke-kondenserande. Denna beställningskod ingår i PW-3090-serien, som även omfattar varianter med enkel utgång, till exempel PW-3090-24S-R.AnvändningsområdenStrömisolering (DC-till-DC-omvandlare)
