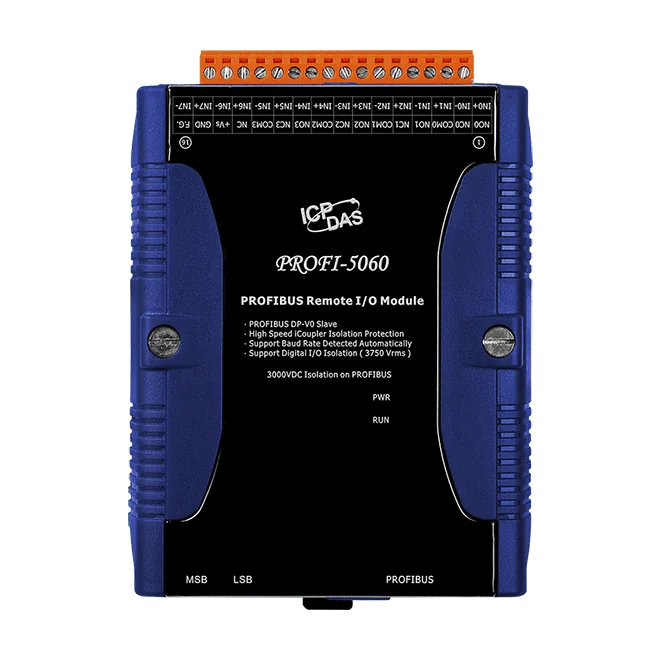

PROFI-5060 PROFIBUS DP I/O-modul, 8-kanals DI och 4-kanals reläutgång
PROFIBUS DP-V0-slav för fjärr-I/O med 8 isolerade digitala ingångar och 4 Form C-reläutgångar, konfigureras via GSD-fil i valfri PROFIBUS-konfigurator.
- PROFIBUS DP-V0-slav med automatisk detektering av överföringshastighet
- 8 digitala ingångar, sink eller source, isolerade från varandra, 3750 Vrms isolation
- 4 Form C-reläutgångar med märkdata 0,6 A@125 VAC och 2 A@30 VDC
- Konfigureras med GSD-fil i valfri PROFIBUS-konfigurator
- Adressinställning med vridbrytare från 0 till 99
- 3000 VDC galvanisk isolation på PROFIBUS-sidan och 4 kV ESD-skydd per anslutning
3 497,84 kr per st.
| 1-9 st. | 3 497,84 kr | |
|---|---|---|
| 10-30 st. | 3 321,85 kr | −5 % |
| 31+ st. | 3 145,86 kr | −10 % |
Produktinformation "PROFI-5060 PROFIBUS DP I/O-modul, 8-kanals DI och 4-kanals reläutgång"
PROFI-5060 CR är en PROFIBUS DP-V0-slavmodul för I/O som ger åtta digitala ingångar och fyra reläutgångar på ett PROFIBUS-nätverk. Den passar ingenjörer som behöver enkel digital I/O på ett fältbussegment utan en dedikerad styrenhet på den fjärrplacerade platsen.
De digitala ingångarna accepterar sink- eller source-kopplingar och är galvaniskt isolerade från varandra, med 3750 Vrms isolation. De fyra reläutgångarna är Form C-kontakter med märkdata 0,6 A@125 VAC och 2 A@30 VDC. Isolationen på bussidan är 3000 VDC för DC-till-DC och 2500 Vrms för buss-till-logik, och varje anslutning har 4 kV ESD-skydd.
- Adressen ställs från 0 till 99 med vridbrytare
- Överföringshastigheten detekteras automatiskt bland de listade PROFIBUS-hastigheterna, upp till 12 Mbit/s
- Modulen konfigureras med GSD-filen i valfri PROFIBUS-konfigurator
Modulen förbrukar 1 W och monteras på DIN-skena. Den är specificerad för en driftstemperatur på -25 ~ +75 ℃, med ett lagringsområde på -30 ~ +80 ℃.
Tillämpningar
- Industriell automation
- Fabriksautomation
- Processautomation
| Digitala ingångar: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | PROFIBUS |
| Montering: | DIN-skena |
| Produkttyp: | Fjärr-I/O-modul |
| Protokoll: | DP-V0 |
| Reläutgångar: | 4 |
| Isolation: | 3000 VDC |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR-LED, RUN-LED |
| Digital ingång | |
| Kanaler | 8 kanaler (Sink eller Source), isolerade från varandra Avstängd spänningsnivå: +1 V max. På spänningsnivå: +4 ~ +30 V Ingångsimpedans: 3 kΩ i serie med optokopplare Isolationsspänning: 3750 Vrms |
| Digital utgång | |
| Kanaler | 4 kanaler (Form C) Kontaktvärde: 0,6 A @ 125 VAC, 2 A @ 30 VDC Driftstid: 3 ms. Frigöringstid: 2 ms. (typiskt) Minsta livslängd: 500 000 operationer. |
| PROFIBUS | |
| Styrenhet | Profichip VPCLS2 |
| Transceiver | ADI ADM2486 |
| Baudhastighet | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för buss-till-logik |
| Protokoll | DP-V0 |
| Ström | |
| Förbrukning | 1 W |
| Mekanisk | |
| Mått (mm) | 91 x 128 x 52 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
