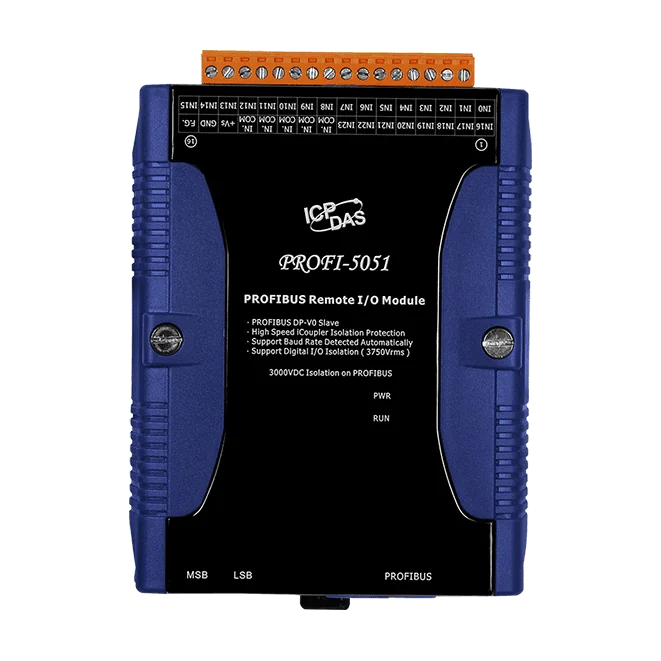

PROFI-5051 PROFIBUS DP Fjärr-I/O-modul, 24-kanals isolerad digital ingång
PROFI-5051 är en PROFIBUS DP-V0-slav med fjärr-I/O och 24 isolerade digitala ingångar, konfigurerad via sin GSD-fil i valfri PROFIBUS-konfigurator.
- 24 isolerade digitala ingångskanaler, sink- eller source-kopplning
- DP-V0-slav på PROFIBUS, överföringshastighet detekteras automatiskt
- Stationsadress 0 till 99 ställs in med vridbrytare
- I/O-konfiguration via GSD-fil i valfri PROFIBUS-konfigurator
- Höghastighets iCoupler-nätverksisolation och 3000 VDC-isolation mot PROFIBUS-sidan
- 4 kV ESD-skydd på varje anslutning
3 271,44 kr per st.
| 1-9 st. | 3 271,44 kr | |
|---|---|---|
| 10-30 st. | 3 106,77 kr | −5 % |
| 31+ st. | 2 942,10 kr | −10 % |
Produktinformation "PROFI-5051 PROFIBUS DP Fjärr-I/O-modul, 24-kanals isolerad digital ingång"
PROFI-5051 lägger till 24 isolerade digitala ingångar i ett PROFIBUS DP-nätverk som en DP-V0-slav. Varje kanal accepterar sink- eller source-kopplning och har en isolationsspänning på 3750 Vrms, vilket passar fältsignaler som behöver hållas åtskilda från styrsidan.
Uppsättningen är enkel. Överföringshastigheten detekteras automatiskt, stationsadressen ställs in från 0 till 99 med vridbrytare och I/O-konfigurationen laddas från GSD-filen, så modulen kan läggas till i valfri PROFIBUS-konfigurator. Stödda baudhastigheter sträcker sig från 9,6 k upp till 12 M.
- Ingångsområde i tillståndet på +10 till +50 V, med nivå i tillståndet av från till +4 V
- Driftstemperatur på -25 till +75 °C, förvaring på -30 till +80 °C, 10 till 90 % RH, icke-kondenserande
- Montage på DIN-skena, 91 x 128 x 52 mm (B x L x H), effektförbrukning 1 W
Användningsområden
- Industriell automation
- Fabriksautomation
- Processautomation
| Digitala ingångar: | 24 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Gränssnitt: | PROFIBUS |
| Montering: | DIN-skena |
| Produkttyp: | Fjärr-I/O-modul |
| Protokoll: | DP-V0 |
| Isolation: | 3750 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR-LED, RUN-LED |
| Digital ingång | |
| Kanaler | 24 kanaler (source eller sink), isolerade med gemensam jord (eller källa) Avstängd spänningsnivå: +4 V max. Påslagen spänningsnivå: +10 ~ +50 V Ingångsimpedans: 10 KΩ i serie med optokopplare Isolationsspänning: 3750 Vrms |
| PROFIBUS | |
| Styrenhet | Profichip VPCLS2 |
| Transceiver | ADI ADM2486 |
| Baudhastighet | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för buss-till-logik |
| Protokoll | DP-V0 |
| Ström | |
| Förbrukning | 1 W |
| Mekanisk | |
| Mått (mm) | 91 x 128 x 52 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Logga in
Tillbehör
CNT-PROFI CR ansluter en PROFIBUS-nod till PROFIBUS-linjen. Snabbanslutningstekniken innebär att bussledarna inte behöver avisoleras, vilket gör det snabbt att koppla en enhet till linjen vid installation.Kontakten har ett plasthölje med integrerade terminerande motstånd, och en inbyggd omkopplare gör att du kan välja terminerande motstånd beroende på nodens position på bussen. Den har en 9-polig D-Sub-hankontakt med 90° kabelutgång och två kabelingångar.Stödda baudrater är 9,6 kbps ~ 12 Mbps. Enheten är avsedd för en driftstemperatur på -25 ~ +75 ℃ och en lagringstemperatur på -30 ~ +80 ℃, med en luftfuktighet på 10 ~ 90 % RH, icke kondenserande.TillämpningarFabriksautomationProcessautomation
Liknande produkter

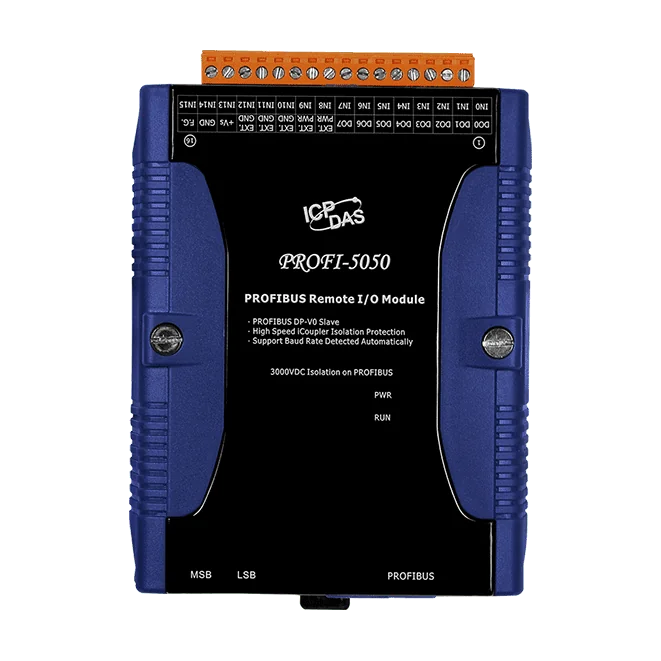

PROFI-5050 är en PROFIBUS DP-V0-slavmodul för fjärr-I/O som ger 16 digitala ingångar och 8 digitala utgångar i ett PROFIBUS-nätverk. Ingångarna accepterar sink- eller source-kopplingar och utgångarna är av sink-typ, vilket gör modulen lämplig för en bred mängd fältenheter, till exempel brytare, sensorer och mindre laster.Adressering ställs in med vridomkopplare i intervallet 0 till 99, och överföringshastigheten detekteras automatiskt bland PROFIBUS-hastigheterna från 9,6 kbit/s upp till 12 Mbit/s. I/O-konfigurationen hanteras via GSD-filen, så modulen kan läggas till i valfri PROFIBUS-konfigurator utan särskilda verktyg.För anläggningar med mycket elektriskt brus är PROFIBUS-sidan galvaniskt isolerad till 3000 VDC och nätverket skyddas av höghastighetsisolering med iCoupler. Varje anslutning har 4 kV ESD-skydd. Modulen monteras på DIN-skena och är specificerad för ett driftområde på -25 till +75 ℃.AnvändningsområdenIndustriell automationFabriksautomationProcessautomation
Med PROFI-5052 CR får du 12 isolerade digitala ingångar i ett PROFIBUS DP-nätverk som DP-V0-slav. Modulen passar ingenjörer som behöver ta in diskreta fältsignaler på en PROFIBUS-buss utan att bygga egen gränssnittshårdvara. Varje ingång fungerar i sink- eller source-läge och är isolerad från de övriga.Integreringen är enkel. Modulen konfigureras via dess GSD-fil i valfri PROFIBUS-konfigurator, överföringshastigheten detekteras automatiskt och nodadressen ställs in från 0 till 99 med vridströmbrytare. Ingångsisoleringen är märkt för 5000Vrms, och höghastighetsisoleringen med iCoupler skiljer nätverkssidan från logiken.Status visas med lysdioderna PWR och RUN. Modulen förbrukar 1 W, har ett driftområde på -25 ~ +75℃ och är avsedd för montering på DIN-skena i fabriks- och processautomationssystem.AnvändningsområdenIndustriell automationFabriksautomationProcessautomation

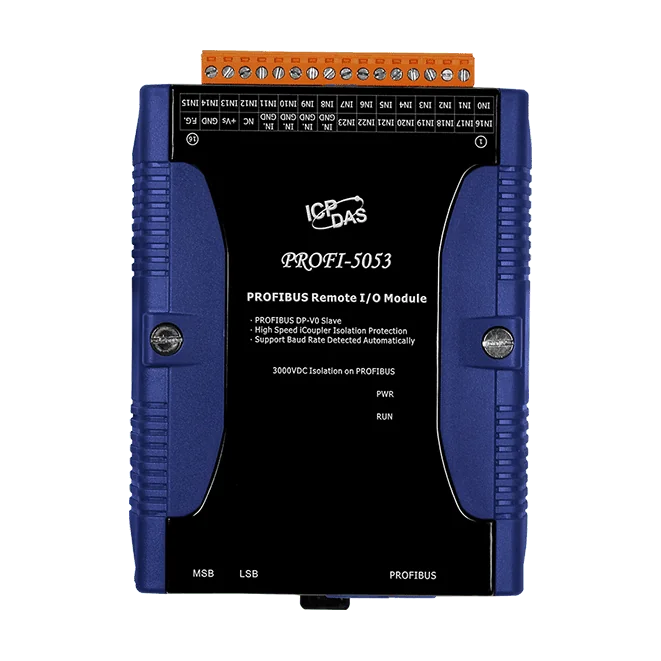

PROFI-5053 CR är en PROFIBUS DP-slav som ger 24 digitala ingångar för torrkontakt till ett PROFIBUS-nätverk. Den passar ingenjörer som behöver en kompakt, DIN-skensmonterad ingångspunkt för distribuerade maskin- eller anläggningssignaler utan att lägga till ett separat PLC-ingångskort.Integreringen är enkel. Modulen konfigureras från sin GSD-fil i valfri PROFIBUS-konfigurator, och nodadressen väljs mellan 0 och 99 med vridbrytare. Överföringshastigheten detekteras automatiskt bland de angivna PROFIBUS-baudrates, upp till 12 M.För installationer med elektriskt brus eller blandade potentialer är bussidan isolerad, med 3000 VDC DC-till-DC- och 2500 Vrms buss-till-logik-isolering, och varje terminal har 4 kV ESD-skydd. Enheten är specificerad för drift vid -25 ~ +75 ℃.AnvändningsområdenIndustriell automationFabriksautomationProcessautomation

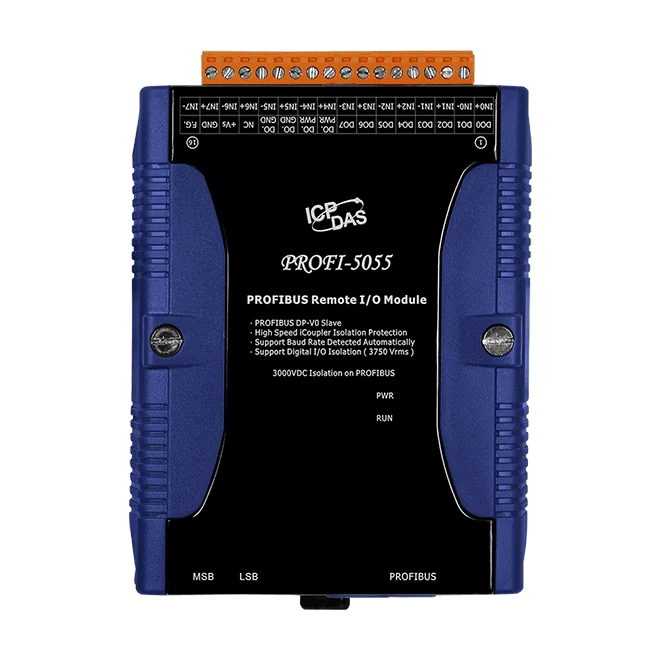

PROFI-5055 CR är en PROFIBUS DP-V0 slav-fjärr-I/O-modul som ger åtta isolerade digitala ingångar och åtta isolerade digitala utgångar till ett PROFIBUS-nätverk. Den passar ingenjörer som behöver ansluta digitala fältsignaler till en DP-master utan att bygga egen kabling eller logik på busnivå.Varje digital ingång accepterar sink- eller source-koppling och är isolerad från de övriga, med ett in-spänningsområde på +10 till +50 V. De åtta digitala utgångarna är av sink-typ, med en lastspänning på +10 till +40 V och en maximal lastström på 650 mA utan kortslutningsskydd. Båda I/O-grupperna är dimensionerade för 3750 Vrms isolation.Driftsättningen är enkel: överföringshastigheten detekteras automatiskt, nodadressen ställs in från 0 till 99 med vridbrytare och I/O-konfigurationen laddas från GSD-filen. Modulen är avsedd för DIN-skenmontage och fungerar från -25 till +75 °C.AnvändningsområdenIndustriell automationFabriksautomationProcessautomation
