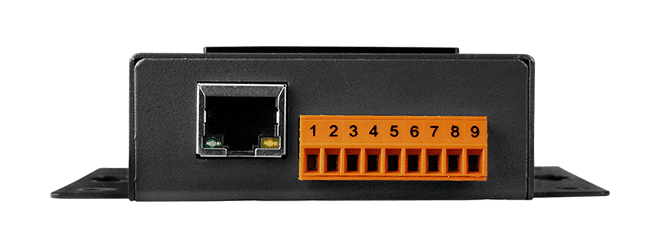

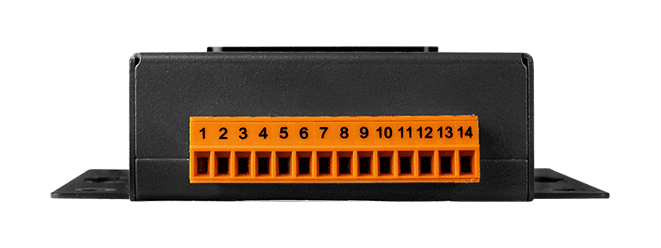

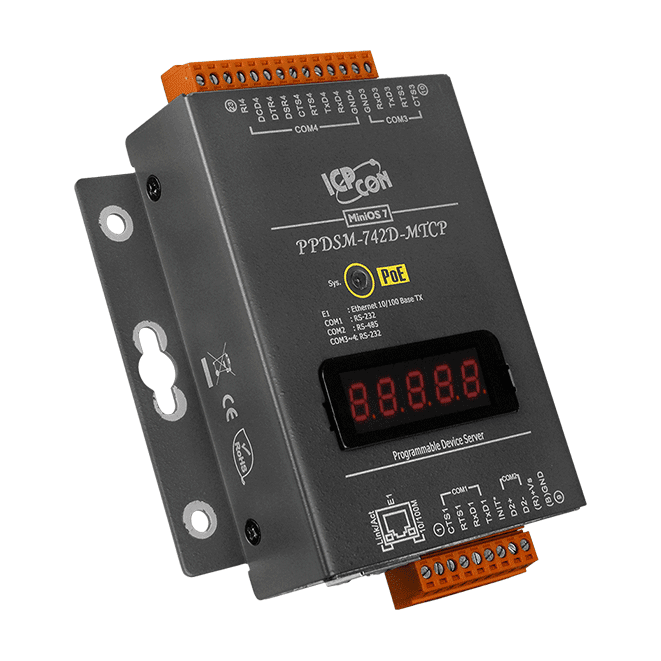

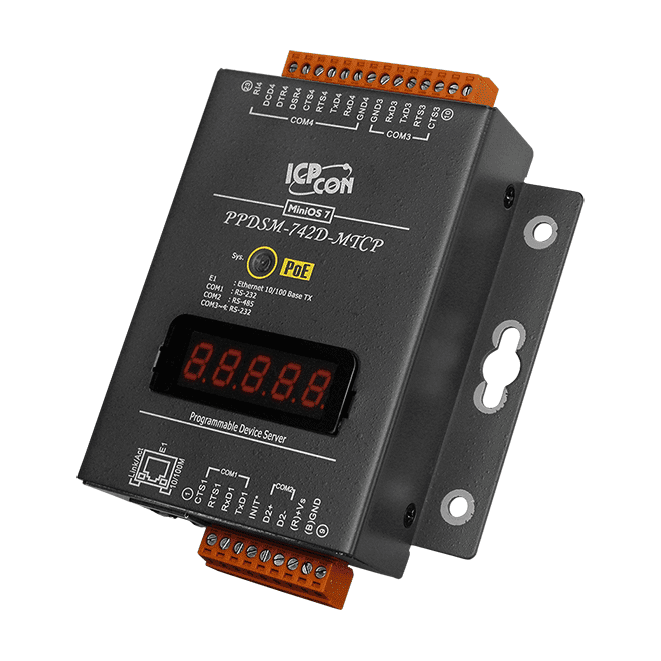

PPDSM-742D-MTCP Seriell-till-Ethernet-enhetsserver, 3x RS-232/1x RS-485, PoE

Den PDS-742 är en programmerbar enhetsserver som ansluter seriell utrustning till ett Ethernet-nätverk. Den har tre RS-232-portar och en RS-485-port, så befintliga seriella instrument, styrenheter och fältenheter kan integreras utan att de behöver bytas ut. VxComm-drivrutinen och verktyget kan mappa enhetens seriella portar till virtuella COM-portar på en Windows-dator, vilket gör att standardprogram som använder COM-portar kan kommunicera med dem över nätverket.Utöver enkel seriell-till-Ethernet-brygga kör enheten det inbyggda MiniOS7 från ICP DAS och kan programmeras för egna Ethernet-applikationer. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway och stödjer SCADA- och HMI-system som kommunicerar via Modbus TCP. En watchdog-timer och +/-4 kV ESD-skydd på de seriella portarna gör den lämplig för krävande industrimiljöer.Beställningskoden för PDS-742 inkluderar kabeln CA-0910. Den har ett plasthölje, en löstagbar plintkontakt för kabeldragning och kan monteras på DIN-skena eller på vägg. Den är specificerad för en driftstemperatur på -25 ~ +75 °C och matas från en plintanslutning på +10 ~ 30 VDC.TillämpningarFabriksautomationByggnadsautomationHemautomation

PDSM-742 CR är en programmerbar seriell-till-Ethernet-enhetsserver för att ansluta äldre RS-232- och RS-485-utrustning till ett Ethernet-nätverk. Enhetens inbyggda COM-portar kan presenteras som standardmässiga virtuella COM-portar på en Windows-dator med hjälp av verktyget VxComm, så att befintlig COM-baserad programvara kan fortsätta att fungera utan ändringar.Enheten kör det inbyggda operativsystemet MiniOS7 och kan fungera som Modbus TCP till RTU/ASCII-gateway, vilket gör det möjligt för Modbus TCP-baserade SCADA- och HMI-system att kommunicera med seriella Modbus-enheter. Programstrukturen Xserver stöder egna Ethernet-applikationer, och watchdog-timern hjälper enheten att återhämta sig i krävande miljöer.Metallhöljet ger ett starkare skydd än plastvarianterna i PDS-700-serien. Seriell port har en ESD-skyddskrets på +/-4 kV, och RS-485-porten använder en självjusterande ASIC-styrenhet. En avtagbar plintlist förenklar kopplingen, och enheten levereras med kabeln CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PDS-742D är en programmerbar seriell-till-Ethernet-enhetsserver för att ansluta äldre utrustning med RS-232 och RS-485 till ett Ethernet-nätverk. De inbyggda portarna kan presenteras för en Windows-dator som standardmässiga virtuella COM-portar, så att befintlig seriell programvara kan fortsätta att fungera med nätverksanslutna enheter.Utöver enkel seriell tunnling kör enheten operativsystemet MiniOS7 och kan programmeras med Xserver-strukturen för att bygga egna Ethernet-applikationer. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway, vilket gör det möjligt för Modbus TCP-baserade SCADA- eller HMI-system att läsa av Modbus RTU- eller ASCII-slavenheter. LED-displayen visar strömstatus och en femsiffrig sjusegmentsavläsning.Enheten är konstruerad för industriella miljöer och har en watchdog-timer och ESD-skydd på sina seriella portar, samt löstagbara plintar för kabeldragning. Den monteras på DIN-skena eller vägg och är specificerad för drift från -25 till +75 °C. En kabel CA-0910 ingår med denna beställningskod.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PDSM-742D är en programmerbar enhetsserver som ansluter seriell utrustning till ett Ethernet-nätverk. Den har tre RS-232-portar och en RS-485-port, så att befintliga seriella instrument, styrenheter och fältenheter kan integreras utan att de behöver bytas ut.Med drivrutinen och verktyget VxComm kan de inbyggda seriella portarna presenteras för en Windows-PC som standardmässiga virtuella COM-portar, vilket gör att äldre programvara fungerar oförändrad. Det inbyggda operativsystemet MiniOS7 gör det möjligt att utveckla egna Ethernet-applikationer med den programmerbara Xserver-strukturen, och enheten kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system.Metallhöljet, watchdog-timern och ESD-skyddet på de seriella portarna lämpar sig för krävande installationer. Det avtagbara plintblocket förenklar kabeldragningen, och enheten monteras på vägg och matas med 10 ~ 30 VDC. En kabel av typ CA-0910 ingår i denna artikel.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Med PPDS-742-MTCP kan äldre seriell utrustning kopplas upp till ett Ethernet-nätverk. Enheten har tre RS-232-portar och en RS-485-port och kan matas via Ethernet med PoE enligt IEEE 802.3af klass 1 över en vanlig kategori 5-kabel. Med drivrutinen VxComm kan enhetens seriella portar mappas till virtuella COM-portar på en Windows-dator, så att befintlig COM-baserad programvara kan fortsätta fungera.Utöver enkel seriell tunnling kör enheten en programmerbar enhetsservermiljö med inbyggd firmware MiniOS7. Den kan även fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som kommunicerar med Modbus TCP. De seriella portarna har ESD-skydd på +/-4 kV, och RS-485-porten använder en självjusterande ASIC-styrenhet.Denna beställningskod levereras med en kabel av typen CA-0910. Enheten har ett plasthölje, ett löstagbart plintblock för kablage och kan monteras på DIN-skena eller på vägg. Driftområdet är -25 ~ +75 °C.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDSM-742-MTCP ansluter tre RS-232-seriella portar och en RS-485-port till ett Ethernet-nätverk, så att befintliga seriella enheter kan integreras utan att behöva kopplas om till en PC. VxComm-drivrutinen och verktyget mappar de inbyggda COM-portarna till standardiserade COM-portar i Windows, vilket passar äldre seriell programvara som förväntar sig lokala portar. Levereras med en kabel av typen CA-0910.Utöver enkel enhetsserving kan enheten programmeras via sin Xserver-struktur och kör det inbyggda MiniOS7. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway, vilket gör att SCADA- och HMI-system som använder Modbus TCP kan kommunicera med seriella Modbus-enheter. RS-485-porten har en självinställande ASIC-styrenhet.Strömförsörjning kan ske via Ethernet-kabeln enligt IEEE 802.3af, Class 1 PoE, eller från ett plintblock för +12 ~ 48 VDC. Metallhöljet och det löstagbara plintblocket på kortet är avsedda för industriell kabeldragning, och enheten monteras på vägg med ett driftstemperaturområde på -25 ~ +75 °C.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

PPDS-742D-MTCP kopplar tre RS-232-enheter och en RS-485-enhet till ett Ethernet-nätverk, så att befintlig seriell utrustning kan nås från PC:ar, SCADA- och HMI-system utan att ersättas. Det inbyggda stödet för virtuell COM gör att programvara som är skriven för lokala COM-portar fortsätter att fungera över nätverket, och enheten fungerar dessutom som Modbus TCP till RTU/ASCII-gateway för Modbus TCP-klienter.Enheten bygger på en programmerbar Xserver-struktur och MiniOS7-runtime, så att egen Ethernet-logik kan läggas till på de seriella gränssnitten. Varje seriell port har ESD-skydd på +/-4 kV, och RS-485-porten använder en självinställande ASIC-styrenhet. En watchdog-timer stöder drift i tuffa miljöer.Strömförsörjning kan ske över Ethernet enligt IEEE 802.3af, Class 1 PoE, eller från en plintanslutning på +12 ~ 48 VDC. Den avtagbara plintanslutningen och montering på DIN-skena eller vägg passar panelinstallation, och en lysdiod för ström/PoE samt en femsiffrig 7-segmentdisplay visar status på enheten. Denna beställningskod inkluderar kabeln CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation
