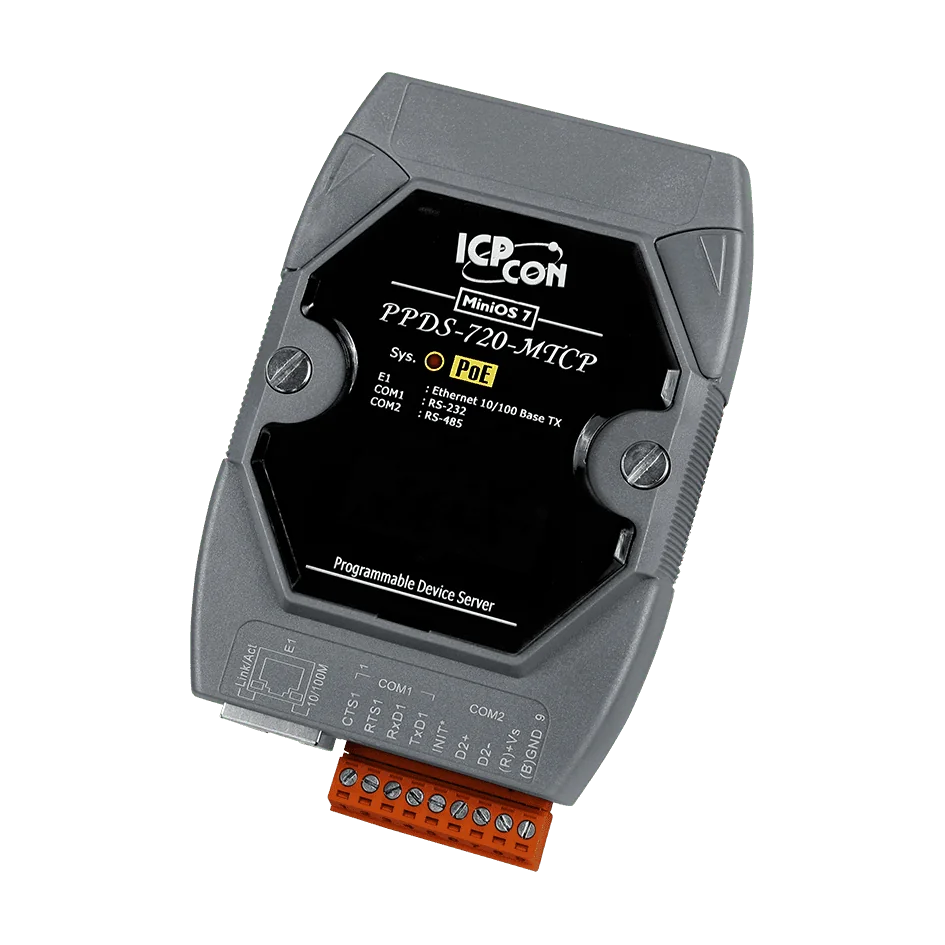

PPDS-720-MTCP Seriell-till-Ethernet-enhetsserver, PoE, Modbus TCP-gateway

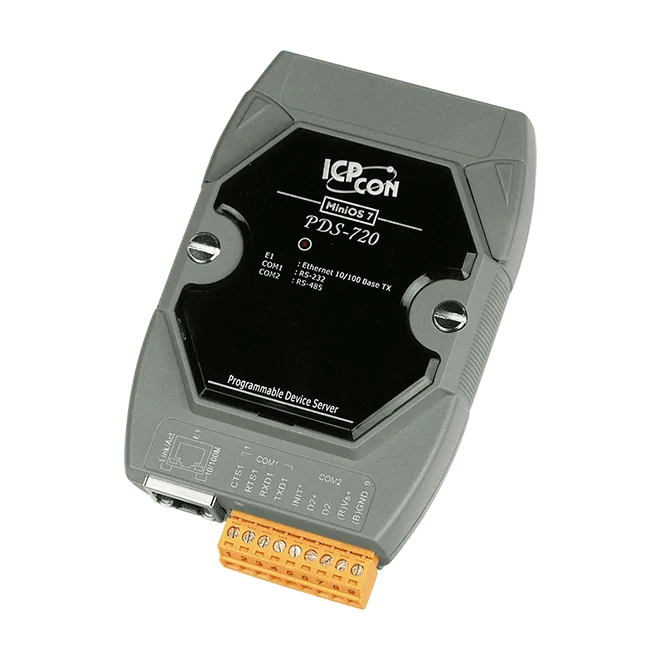

PDS-720 CR kopplar en standard-RS-232-enhet och en RS-485-enhet till ett Ethernet-nätverk. De inbyggda COM-portarna kan presenteras som vanliga COM-portar på en Windows-PC med hjälp av drivrutinen och verktyget VxComm, så befintlig seriell programvara kan fortsätta att fungera över nätverket utan ändringar.Utöver enkel seriell brygga kör enheten det inbyggda realtidsoperativsystemet MiniOS7 och kan programmeras via Xserver-strukturen för att bygga egna Ethernet-applikationer. Den fungerar även som en Modbus TCP till RTU/ASCII-gateway, lämplig för SCADA- och HMI-system som kommunicerar via Modbus TCP. Modulen levereras med kabeln CA-0910.Kapslingen är i plast och mäter 72 mm x 35 mm x 112 mm, med montering på DIN-skena eller vägg. Matningen sker via en plintkontakt för +10 ~ 30 VDC, och enheten är specificerad för drift mellan -25 ~ +75 °C med 5 ~ 90 % RH, icke-kondenserande.TillämpningarFabriksautomationByggnadsautomationHemautomation

Den PDS-720D CR överbryggar en RS-232- och en RS-485-seriell enhet till ett 10/100 Base-TX Ethernet-nätverk, så att äldre utrustning kan nås från SCADA, HMI eller PC-program utan att den seriella delen behöver byggas om. Virtuella COM-drivrutiner gör att Windows-program kan adressera enhetsserverns seriella portar som vanliga COM-portar.Utöver enkel seriell tunnling är enheten en programmerbar enhetsserver byggd kring en MiniOS7-kärna och en Xserver-programstruktur, vilket passar specialanpassad Ethernet-logik. Den fungerar också som en Modbus TCP till RTU/ASCII-gateway, vilket gör att Modbus TCP-klienter kan kommunicera med seriella Modbus-slavar. LED-displayen och strömindikatorn underlättar lokal statuskontroll.Enheten har ett plasthölje, en löstagbar plintlist för kabelanslutning och stöder montering på DIN-skena eller vägg. Den är klassad för en driftstemperatur på -25 till +75 °C och levereras med kabeln CA-0910.TillämpningarFabriksautomationByggnadsautomationHemautomation

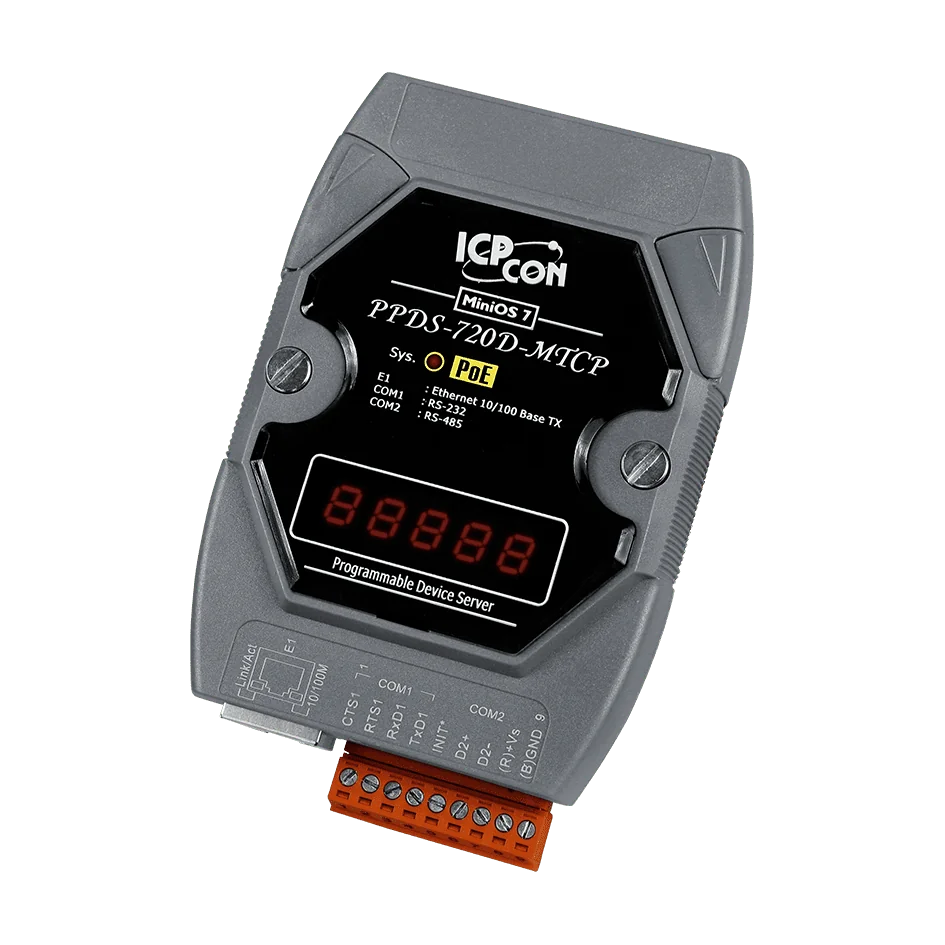

PPDS-720D-MTCP kopplar en seriell RS-232-enhet och en RS-485-enhet till ett Ethernet-nätverk, så att utrustning med enbart seriella portar kan nås via TCP/IP. Det medföljande verktyget VxComm kan mappa de seriella portarna till standardmässiga COM-portar på Windows-datorer, vilket gör att befintlig programvara för COM-portar kan adressera nätverksanslutna enheter.Utöver enkel seriell-till-Ethernet-brygga kör enheten en programmerbar Xserver-struktur på den inbyggda MiniOS7-plattformen och kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system som kommunicerar via Modbus TCP. RS-485-porten innehåller en självinställande ASIC-styrenhet, och de seriella portarna har ESD-skydd på +/-4 kV.Strömmen kan tas från IEEE 802.3af Klass 1 PoE över en vanlig kategori 5-kabel eller från ett +12 ~ 48 VDC-plintblock. Det löstagbara plintblocket förenklar kopplingen, och enheten kan monteras på DIN-skena eller vägg. Den är märkt för drift vid -25 ~ +75 °C och har CE-, UKCA-, FCC-, RoHS- och WEEE-märkning. Beställningskoden inkluderar kabeln CA-0910.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation

Den PPDS-721-MTCP ansluter en seriell enhet med RS-232 och en med RS-485 till ett Ethernet-nätverk. Dess VxComm-verktyg kan mappa de seriella portarna till virtuella COM-portar på en Windows-PC, så att befintlig COM-baserad programvara kan nå seriell utrustning över nätverket utan att applikationen behöver ändras.Utöver enkel seriell brygga kör enheten en programmerbar Xserver-applikation på sitt inbyggda realtidsoperativsystem MiniOS7 och kan fungera som en Modbus TCP till RTU/ASCII-gateway för SCADA- och HMI-system. Den har även låsta digitala ingångar och räknarfunktioner för lokal händelsehantering på platsen.Strömförsörjning kan ske över Ethernet med IEEE 802.3af Klass 1 PoE, eller från en skruvplint för +12 ~ 48 VDC. Kabeln CA-0910 ingår i denna beställningskod, och enheten monteras på DIN-skena eller på vägg.AnvändningsområdenFabriksautomationByggnadsautomationHemautomation
