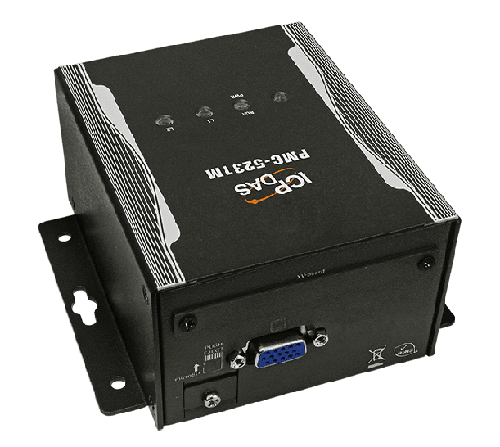

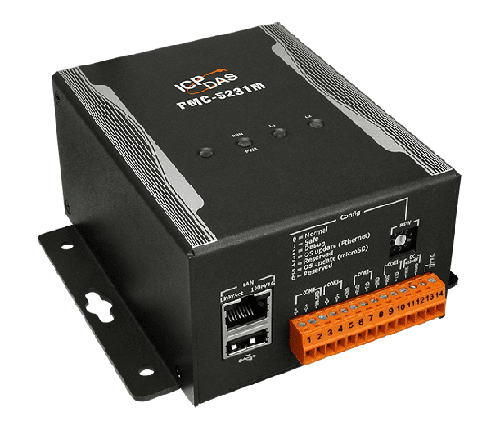

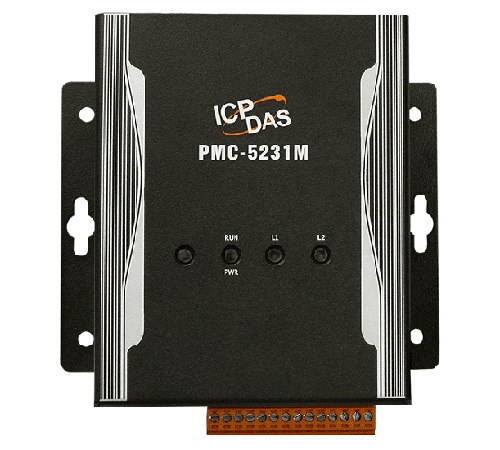

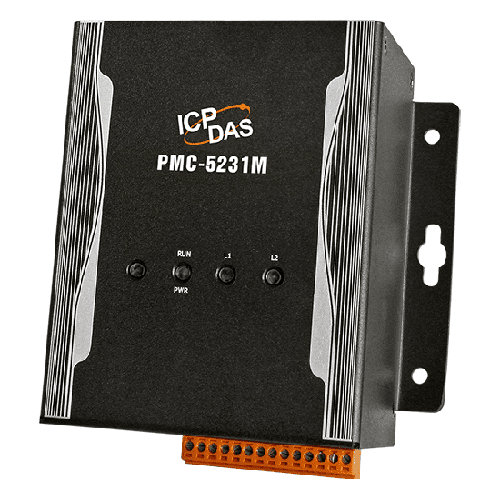

PMC-5231M IIoT-elmätarkoncentrator, metallkåpa, Modbus TCP/RTU
IIoT-elmätarkoncentrator i metallkåpa för energiövervakning och -hantering, som ansluter ICP DAS-elmätare och Modbus-moduler via RS-485 eller Ethernet.
- Konfiguration och redigering av styrlogik i webbläsare, utan extra programverktyg eller programmering
- Stöder upp till 24 ICP DAS Modbus-elmätarmoduler plus 8 Modbus I/O-moduler, med maximalt 16 Modbus TCP-moduler
- COM3 och COM4 ansluter var och en upp till 16 Modbus RTU-moduler; LAN-gränssnittet ansluter upp till 16 Modbus TCP-moduler
- Inbyggd IF-THEN-ELSE-logikmotor med obegränsat antal regler för hantering av effektbehov
- Datalogg på microSD med automatisk återsändning och återställning när nätverksanslutningen återupptas
- Larmnotifieringar via LINE, Telegram eller e-post
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "PMC-5231M IIoT-elmätarkoncentrator, metallkåpa, Modbus TCP/RTU"
PMC-5231M CR är en elmätarkoncentrator för energiövervakning och hantering av effektbehov. Den samlar mätvärden från ICP DAS Modbus-elmätare och Modbus I/O-moduler via RS-485 eller Ethernet och presenterar realtids- och historiska effektdata i en vanlig webbläsare. Konfigurationen görs via webbsidor, så något separat programverktyg eller programmering behövs inte.
Den inbyggda IF-THEN-ELSE-logikmotorn gör att enheten kan justera anslutna enheter utifrån effektstatus, till exempel för att koppla bort last när effektbehovet ökar. Larmmeddelanden kan skickas via LINE, Telegram eller e-post, och scheman och timers kan styra I/O-moduler. Effektdata loggas till ett microSD-kort och skickas automatiskt tillbaka till driftcentralen när en bruten nätverksanslutning återställs.
För systemintegration stöder koncentratorn Modbus TCP och Modbus RTU, SNMP, FTP och MQTT och kan ansluta till molnplattformarna Microsoft Azure, IBM Bluemix och ICP DAS IoTstar. Det passar för kopplingar mot SCADA-, MES-, IT-, IoT- och nätverksövervakningssystem.
Användningsområden
- Energimätning, övervakning och hantering
- Hantering av effektbehov
- Lastfrånkoppling av anslutna enheter
- Integration med SCADA-, MES-, IT-, IoT- och nätverksövervakningssystem
| Portar: | 1 RJ-45, 4 serial (COM1 reserved) |
|---|---|
| Product type: | Power Meter Concentrator |
| Protokoll: | FTP, Modbus RTU, Modbus TCP, MQTT, SNMP |
| Interface: | Ethernet, RS-232, RS-485 |
| Isolation: | COM4 2500 VDC |
| Power input: | 12 ~ 48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| Protokoll | • Modbus TCP/RTU för SCADA-programvara • FTP-klient och -server • SNMP och SNMP-trap • MQTT-klient (meddelandepublicering och prenumeration; icke-SSL och SSL) • Aktiv I/O (Modbus TCP-master/MQTT-publicering/SNMP-trap) • DDNS |
| Funktion | • Webbgränssnitt för konfiguration • OM-DÅ-ANNARS logikoperation (obegränsat antal regler stöds) • Övervakning och styrning av effektmätare och I/O-moduler • Dataloggningsfunktion • Timerfunktion (obegränsat antal set stöds) • Schemaläggningsfunktion (kraftfullare; obegränsat antal set stöds) • Funktion för internt register (70 set stöds) • Funktion för sändning av direktmeddelanden (LINE, Telegram) • E-postsändning utan och med SSL • SNTP-tidssynkronisering |
| Energihantering | • Visning av effektdata • Rapport över historisk effektdata • Hantering av effektbehov • Inställning och visning av PUE |
| IoT-tjänsteintegration | • ICP DAS IoTstar IoT Cloud-hanteringsprogramvara • Microsoft Azure IoT Cloud-plattform • IBM Bluemix IoT Cloud-plattform |
| CPU-modul | |
| CPU | 32-bitars ARM CPU (1 GHz) |
| Lagringsutökning | microSD-uttag med 32 GB microSD-kort (stöder upp till 32 GB microSDHC-kort) |
| LED-indikatorer | |
| Status | 1 x Ström/Drift |
| I/O-expansion | |
| I/O-typ | XV-kort |
| Stöd för fjärrmoduler | M-7000/DL/IR-serien moduler Modbus RTU-slavmodul Modbus TCP-slavmodul |
| Effektmätare | PM-serien Modbus-mätare |
| Ethernet | |
| Portar | RJ-45 x 1, 10/100/1000 Base-TX (autoförhandling, automatisk MDI/MDI-X, LED-indikatorer) |
| COM-portar | |
| Portar | COM 1: Reserverad COM 2: RS-232 (TxD, RxD, GND), ej isolerad, Hastighet: max. 115200 bps COM 3: RS-485 (Data+, Data-), ej isolerad, Hastighet: max. 115200 bps COM 4: RS-485 (Data+, Data-), 2500 VDC isolerad, Hastighet: max. 115200 bps |
| Ström | |
| Ingångsområde | 12 ~ 48 VDC |
| Förbrukning | 4.8 W |
| Mekanisk | |
| Mått (mm) | 117 x 126 x 58 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
